KEYSIGHT · REGENERATIVE POWER SYSTEM

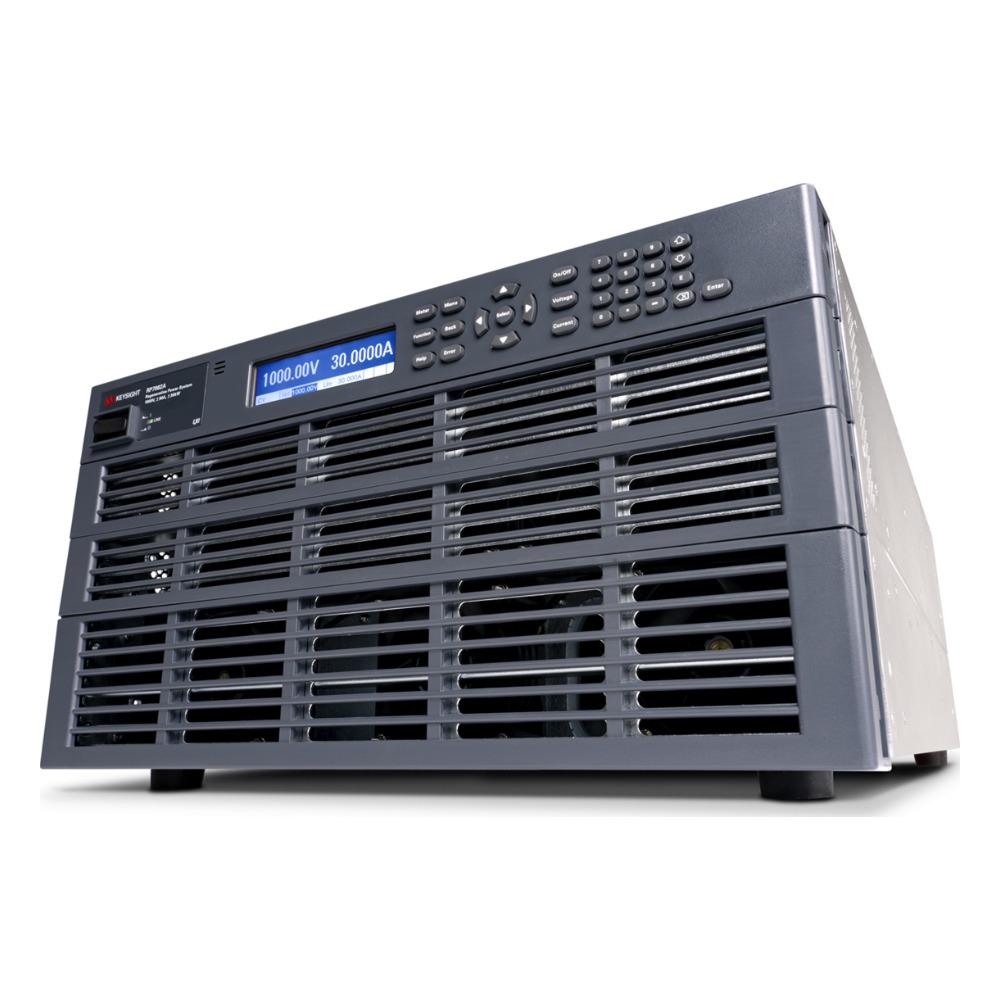

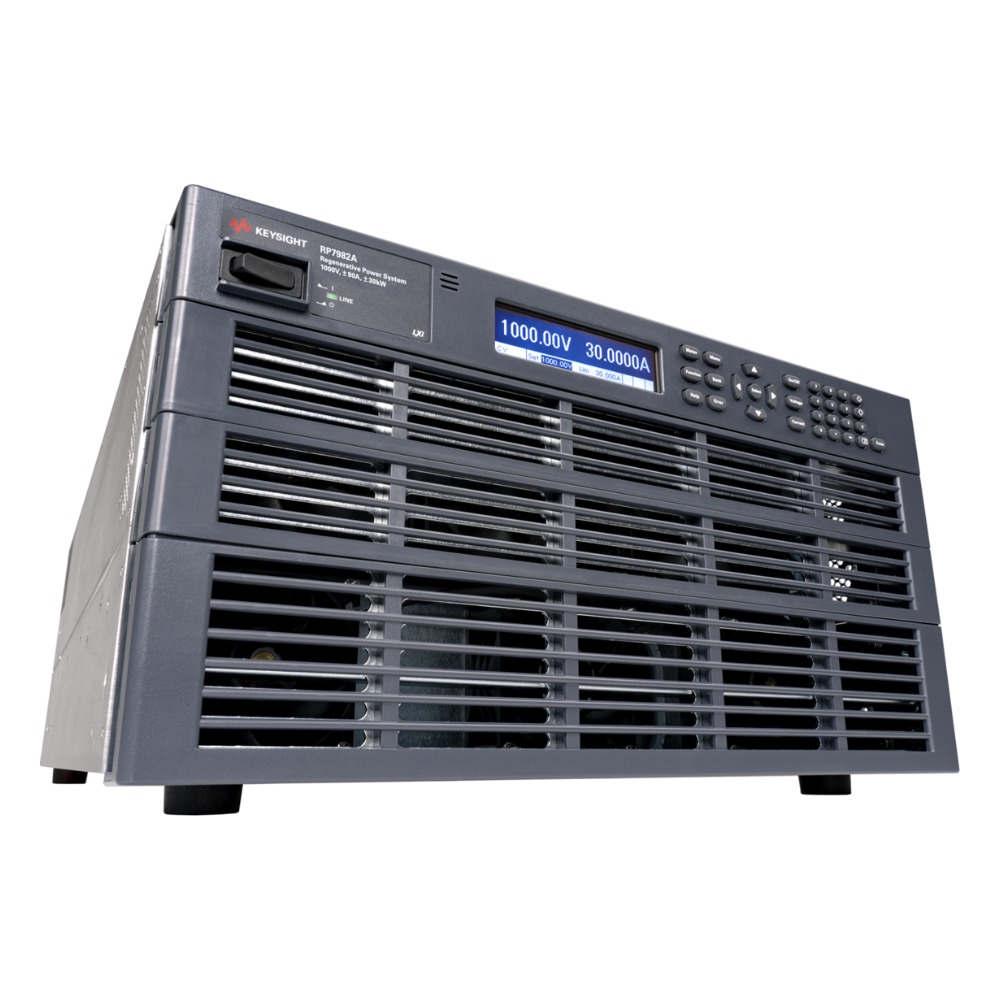

키사이트 RP7982A 30 kW 회생형 양방향 DC 전원 시스템
RP7900 시리즈 회생형 전원 시스템 · 키사이트 Pro ATE
키사이트 RP7982A 30 kW 회생형 양방향 DC 전원 시스템입니다. 1000 V / ±90 A / 30 kW 양방향 회생형 DC 전원 (5U, PV 모드) 태양광 어레이 시뮬레이터 기능(커브 모드·최대 1024포인트 테이블 모드).
1000 V 정격 전압 | ±90 A 정격 전류 | 30 kW 정격 출력 | Pro ATE 키사이트 분류 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 74,381,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 67,619,091원 |
| 납기 | 주문생산품 4주 |
RP7900 시리즈 회생형 전원 시스템 모델 비교
| 모델 | 전압 | 전류 | 출력 | 판매가 |
|---|---|---|---|---|
| RP7931A | 20 V | ±400 A | 5 kW | 37,209,000원 |
| RP7932A | 80 V | ±125 A | 5 kW | 37,243,000원 |
| RP7933A | 20 V | ±800 A | 10 kW | 61,400,000원 |
| RP7935A | 80 V | ±250 A | 10 kW | 49,264,000원 |
| RP7936A | 160 V | ±125 A | 10 kW | 49,247,000원 |
| RP7941A | 20 V | ±400 A | 5 kW | 37,209,000원 |
| RP7942A | 80 V | ±125 A | 5 kW | 37,225,000원 |
| RP7943A | 20 V | ±800 A | 10 kW | 61,412,000원 |
| RP7945A | 80 V | ±250 A | 10 kW | 49,304,000원 |
| RP7946A | 160 V | ±125 A | 10 kW | 49,310,000원 |
| RP7951A | 500 V | ±20 A | 5 kW | 35,281,000원 |
| RP7952A | 500 V | ±40 A | 10 kW | 50,320,000원 |
| RP7953A | 950 V | ±20 A | 10 kW | 50,320,000원 |
| RP7961A | 500 V | ±20 A | 5 kW | 37,768,000원 |
| RP7962A | 500 V | ±40 A | 10 kW | 50,320,000원 |
| RP7963A | 950 V | ±20 A | 10 kW | 50,391,000원 |
| RP7971A | 500 V | ±120 A | 20 kW | 56,428,000원 |
| RP7972A | 1000 V | ±60 A | 20 kW | 56,305,000원 |
| RP7973A | 2000 V | ±30 A | 20 kW | 56,312,000원 |
| RP7981A | 500 V | ±180 A | 30 kW | 74,440,000원 |
| RP7982A (이 상품) | 1000 V | ±90 A | 30 kW | 74,381,000원 |
| RP7983A | 2000 V | ±30 A | 30 kW | 74,362,000원 |
| RP7984A | 1500 V | ±60 A | 30 kW | 74,274,000원 |
RP7982A의 특징
01 | 1000 V / ±90 A / 30 kW 양방향 회생형 DC 전원 (5U, PV 모드) |
02 | 태양광 어레이 시뮬레이터 기능(커브 모드·최대 1024포인트 테이블 모드) |
03 | 전압 정확도 0.03% + 75 mV, 과도응답 300 µs |
04 | 출력 저항 프로그래밍(0~43.8 Ω)으로 배터리 에뮬레이션, 싱크 전력 계통 회생 |
05 | 최대 36대 병렬(최대 1.08 MW), GPIB·LAN·USB 기본 |
주요 사양
| 모델 | RP7982A |
| 시리즈 | RP7900 시리즈 회생형 전원 시스템 |
| 키사이트 분류 | Pro ATE |
| 정격 전압 | 0 to 1000 V |
| 정격 전류 | 0 to ±90 A (source and sink) |
| 정격 출력 | 0 to ±30 kW |
| 동작 사분면 | 2-quadrant (bidirectional source/sink, regenerative); autoranging: V1 1000 V / V2 333 V / V3 7.2 V; I1 ±90 A / I2 ±30 A; min sink resistance 80 mΩ |

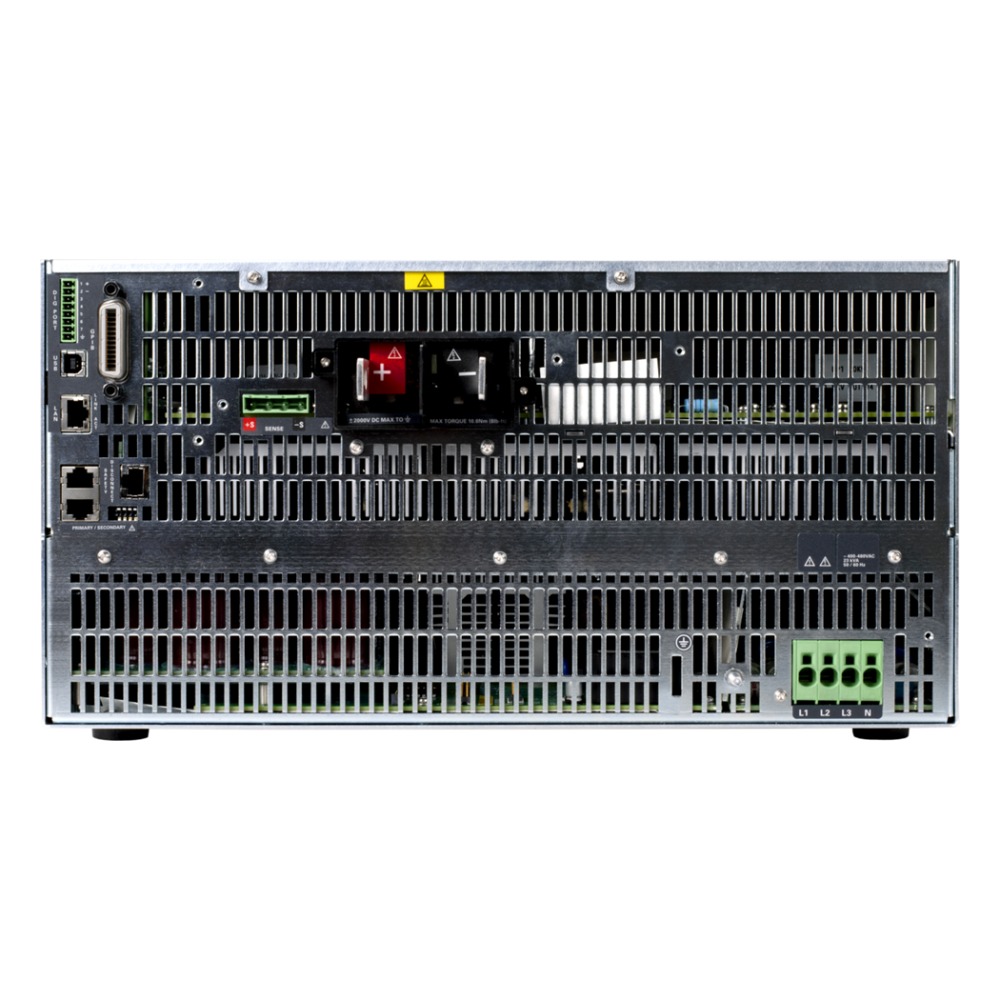

| AC 입력 | 3-phase 380–480 VAC ±10% (also 3-phase 200–208 VAC with 50% current/power derating, firmware B.06.03.1003+); L1, L2, L3, PE for firmware after B.06.03.985 (earlier firmware requires neutral); input 34 kVA, 52 A per phase; PF 0.99; efficiency 90% at full power |
| 부하 레귤레이션 | Voltage: 50 mV; Current: 12 mA |
| 리플·노이즈 | CV: 1.5 V p-p (20 Hz–20 MHz), 200 mV rms (20 Hz–10 MHz); CC: 30 mA rms (supplemental) |
| 프로그래밍 정확도 | Voltage: 0.03% + 75 mV; Current: 0.03% + 9 mA |
| 리드백 정확도 | Same as programming: Voltage 0.03% + 75 mV; Current 0.03% + 9 mA |
| 과도 응답 | 300 µs recovery to within 10 V (40%↔90% load step, Comp 0, 40 µs rise/fall) |
| 프로그래밍 속도 | Voltage up/down rise/fall 10–90%: Comp 0 0.2 ms (settling to 0.1% 1 ms), Comp 1 0.5 ms (2.5 ms), Comp 2 33 ms (110 ms); current rise/fall 100 µs (settling to 1% 200 µs); command processing ≤1 ms |
| 측정 기능 | Simultaneous V/I measurement, averaged or digitized modes; built-in power, peak power, Ah, Wh calculations |
| 주요 기능 | Regeneration back to grid (automatic, >80% efficiency, anti-islanding), Autoranging output, Battery emulation (programmable output resistance 0 to 43.8 Ω), Constant-dwell ARB (up to 65,535 points, dwell 10.24 µs–0.3 s), List mode (up to 512 steps), Step (triggered) transients, Output sequencing and adjustable slew rate, OV/OC/OT protection, PV / solar array simulation (curve mode from Voc/Isc/Vmp/Imp, table mode up to 1024 points; DG8901A software), Parallel up to 36 units (list supported in primary/secondary mode), Bleed resistor 68 MΩ terminal to chassis |
| 인터페이스 | GPIB (SCPI-1993, IEEE 488.2), LAN 10/100/1000 Mb (LXI Device Spec 2016 v1.5), USB 2.0 (USB-TMC488), Built-in web interface, Digital control port (7 configurable I/O pins) |
| 크기 | 5U: W 427 mm (16.8 in) x H 221 mm (8.72 in, +15 mm feet) x D 765 mm (30.1 in) overall / 685 mm (27 in) body |
| 무게 | 57.2 kg (126 lb) |
※ 사양은 키사이트 데이터시트(5992-2335) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| RP7908A System II 레일 키트 |
| 1CP120A 랙 마운트 키트 5U (손잡이 포함) |
추가상품 및 자료
교정 성적서, 랙 키트, 옵션 기능 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 시스템 구성·입력 전원·옵션에 맞춘 견적이 필요하시면 문의 주세요.
