KEYSIGHT · REGENERATIVE POWER SYSTEM

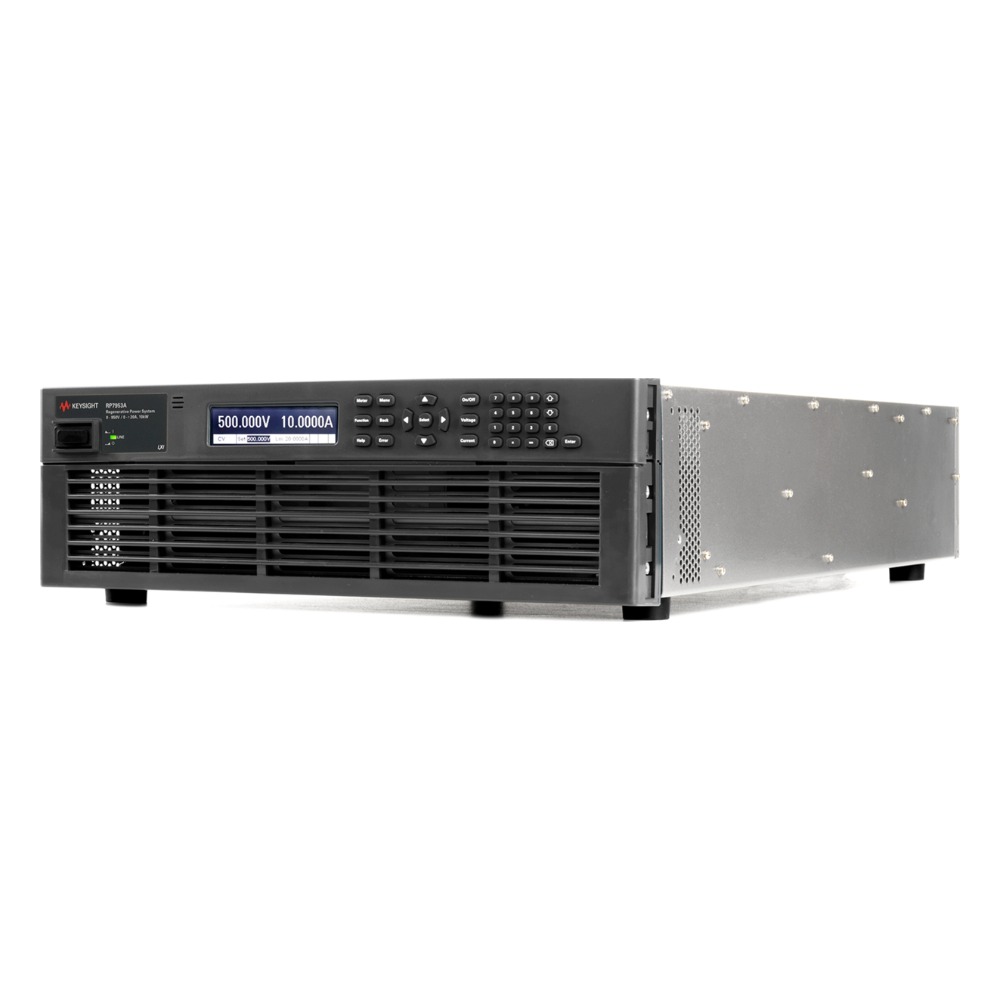

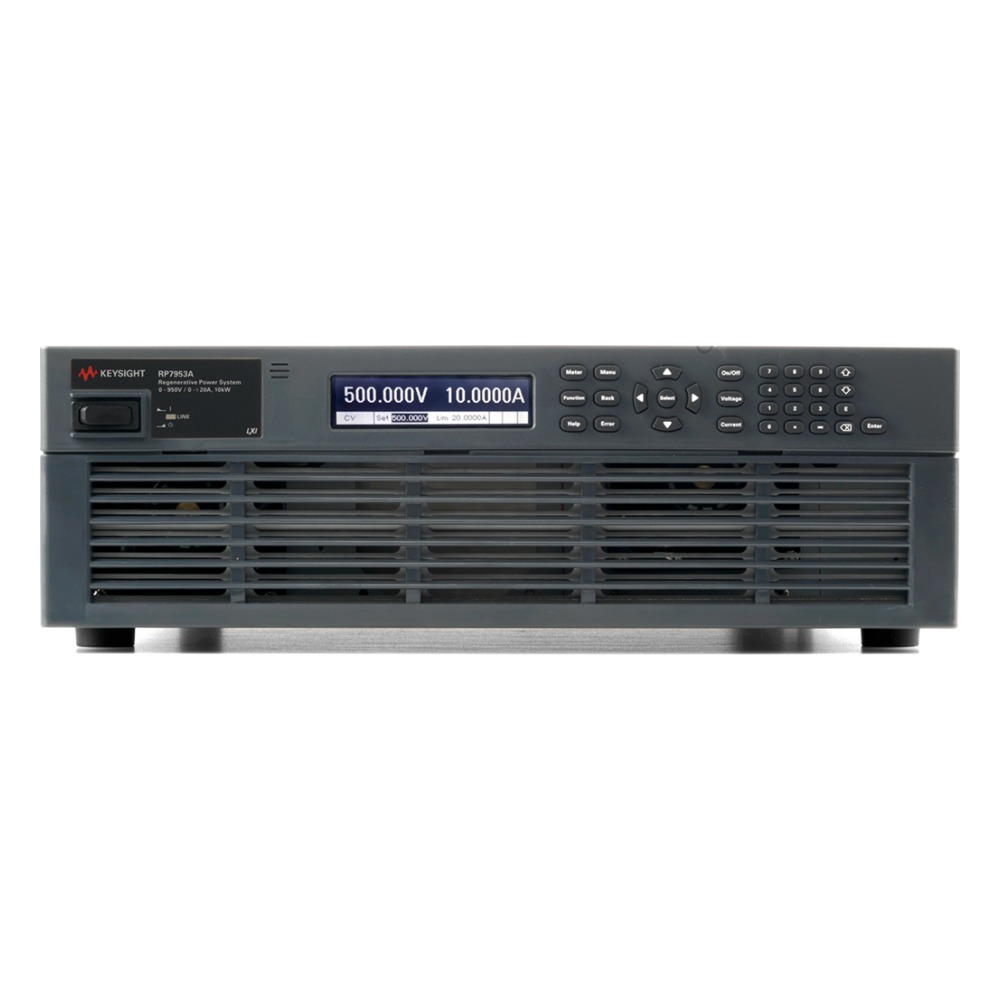

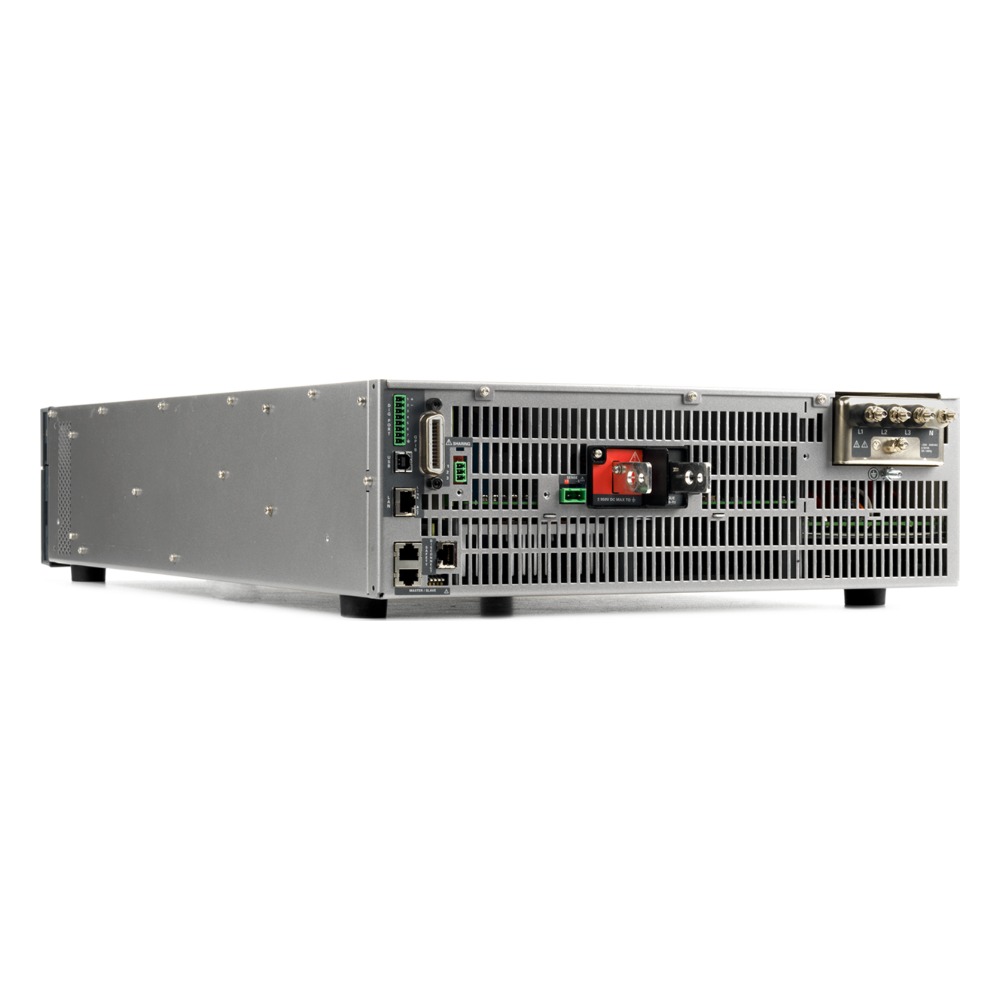

키사이트 RP7953A 10 kW 회생형 양방향 DC 전원 시스템
RP7900 시리즈 회생형 전원 시스템 · 키사이트 Pro ATE
키사이트 RP7953A 10 kW 회생형 양방향 DC 전원 시스템입니다. 950 V / ±20 A / 10 kW 양방향 회생형 DC 전원 (3U, 3상 200/208 VAC) 소스·싱크 2상한 동작, 싱크 전력은 계통으로 자동 회생.
950 V 정격 전압 | ±20 A 정격 전류 | 10 kW 정격 출력 | Pro ATE 키사이트 분류 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 50,320,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 45,745,455원 |
| 납기 | 주문생산품 4주 |
RP7900 시리즈 회생형 전원 시스템 모델 비교
| 모델 | 전압 | 전류 | 출력 | 판매가 |
|---|---|---|---|---|
| RP7931A | 20 V | ±400 A | 5 kW | 37,209,000원 |
| RP7932A | 80 V | ±125 A | 5 kW | 37,243,000원 |
| RP7933A | 20 V | ±800 A | 10 kW | 61,400,000원 |
| RP7935A | 80 V | ±250 A | 10 kW | 49,264,000원 |
| RP7936A | 160 V | ±125 A | 10 kW | 49,247,000원 |
| RP7941A | 20 V | ±400 A | 5 kW | 37,209,000원 |
| RP7942A | 80 V | ±125 A | 5 kW | 37,225,000원 |
| RP7943A | 20 V | ±800 A | 10 kW | 61,412,000원 |
| RP7945A | 80 V | ±250 A | 10 kW | 49,304,000원 |
| RP7946A | 160 V | ±125 A | 10 kW | 49,310,000원 |
| RP7951A | 500 V | ±20 A | 5 kW | 35,281,000원 |
| RP7952A | 500 V | ±40 A | 10 kW | 50,320,000원 |
| RP7953A (이 상품) | 950 V | ±20 A | 10 kW | 50,320,000원 |
| RP7961A | 500 V | ±20 A | 5 kW | 37,768,000원 |
| RP7962A | 500 V | ±40 A | 10 kW | 50,320,000원 |
| RP7963A | 950 V | ±20 A | 10 kW | 50,391,000원 |
| RP7971A | 500 V | ±120 A | 20 kW | 56,428,000원 |
| RP7972A | 1000 V | ±60 A | 20 kW | 56,305,000원 |
| RP7973A | 2000 V | ±30 A | 20 kW | 56,312,000원 |
| RP7981A | 500 V | ±180 A | 30 kW | 74,440,000원 |
| RP7982A | 1000 V | ±90 A | 30 kW | 74,381,000원 |
| RP7983A | 2000 V | ±30 A | 30 kW | 74,362,000원 |
| RP7984A | 1500 V | ±60 A | 30 kW | 74,274,000원 |
RP7953A의 특징
01 | 950 V / ±20 A / 10 kW 양방향 회생형 DC 전원 (3U, 3상 200/208 VAC) |
02 | 소스·싱크 2상한 동작, 싱크 전력은 계통으로 자동 회생 |
03 | 전압 프로그래밍 정확도 0.03% + 120 mV, 전류 0.1% + 12 mA |
04 | 출력 저항 프로그래밍(0~50 Ω)으로 배터리 에뮬레이션 |
05 | SD1000A 안전 차단 시스템 연동(15 ms 이내 출력 차단), 최대 20대 병렬 |
주요 사양
| 모델 | RP7953A |
| 시리즈 | RP7900 시리즈 회생형 전원 시스템 |
| 키사이트 분류 | Pro ATE |
| 정격 전압 | 0 to 950 V |
| 정격 전류 | 0 to ±20 A (source and sink) |
| 정격 출력 | 0 to ±10 kW |
| 동작 사분면 | 2-quadrant (bidirectional source/sink, regenerative); autoranging: V1 950 V / V2 500 V / V3 16 V; I1 ±20 A / I2 ±10.5 A; min sink resistance 0.8 Ω |
| AC 입력 | 3-phase 200 VAC ±10% / 208 VAC ±10%; L1, L2, L3, PE (no neutral); input 11.5 kVA, 35 A per phase; PF 0.99; efficiency 86.3% at full power |
| 부하 레귤레이션 | Voltage: 60 mV; Current: 9 mA |
| 리플·노이즈 | CV: 1000 mV p-p (20 Hz–20 MHz), 200 mV rms (20 Hz–10 MHz); CC: 100 mA rms (supplemental) |
| 프로그래밍 정확도 | Voltage: 0.03% + 120 mV; Current: 0.1% + 12 mA |
| 리드백 정확도 | Voltage: 0.03% + 160 mV; Current: 0.1% + 12 mA |
| 과도 응답 | 500 µs recovery to within 2.375 V (50% to 100% load step) |
| 프로그래밍 속도 | Voltage (Comp 0) rise/fall 10–90%: 1 ms, settling to 0.1%: 6 ms; (Comp 1) 15 ms / 50 ms; current rise/fall 2 ms; command processing ≤1 ms |
| 측정 기능 | Simultaneous V/I measurement, averaged or digitized modes; built-in power, peak power, Ah, Wh calculations |
| 주요 기능 | Regeneration back to grid (automatic, >80% efficiency, anti-islanding), Autoranging output, Battery emulation (programmable output resistance 0 to 50 Ω), Constant-dwell ARB (up to 65,535 points, dwell 10.24 µs–0.3 s), List mode (up to 512 steps), Step (triggered) transients, Output sequencing and adjustable slew rate, OV/OC/OT protection, Parallel up to 20 units (primary/secondary mode; list not supported in primary/secondary), SD1000A Safety Disconnect System compatible (<15 ms output disconnect), Bleed resistor 1 MΩ terminal to chassis |
| 인터페이스 | GPIB (SCPI-1993, IEEE 488.2), LAN 10/100/1000 Mb (LXI Device Spec 2016 v1.5), USB 2.0 (USB-TMC488), Built-in web interface, Digital control port (7 configurable I/O pins) |
| 크기 | 3U: W 427 mm (16.8 in) x H 132.6 mm (5.22 in, +11 mm feet) x D 763 mm (30 in) overall / 684 mm (26.9 in) body |
| 무게 | 31.8 kg (70 lb) |
※ 사양은 키사이트 데이터시트(5992-2335) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| 옵션 1A7 교정 + 불확도 + 가드밴딩 성적서 (비공인) (RP7932A~RP7963A 등 11개 모델) |
| 옵션 UK6 교정 성적서 (측정 데이터 포함) (RP7933A~RP7953A 등 4개 모델) |
추가상품 및 자료
교정 성적서, 랙 키트, 옵션 기능 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 시스템 구성·입력 전원·옵션에 맞춘 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
