KEYSIGHT · SYSTEM DC POWER SUPPLY

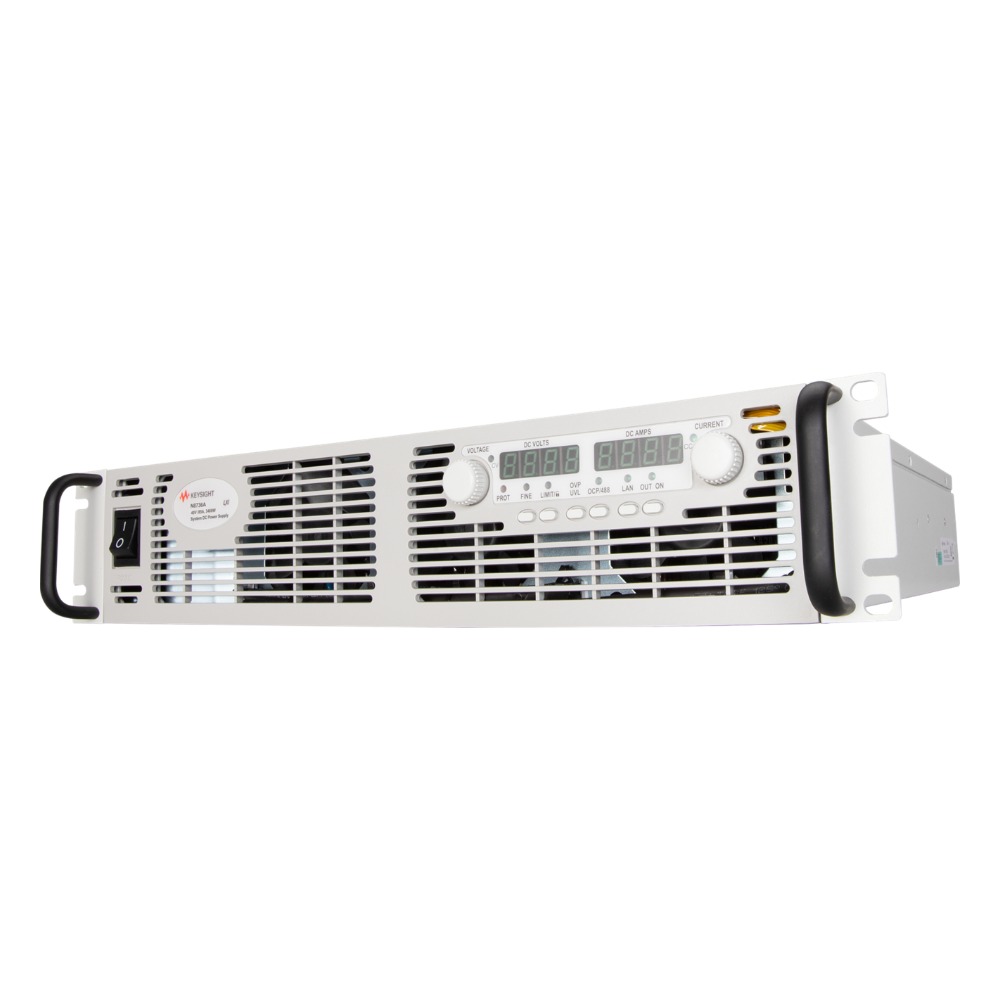

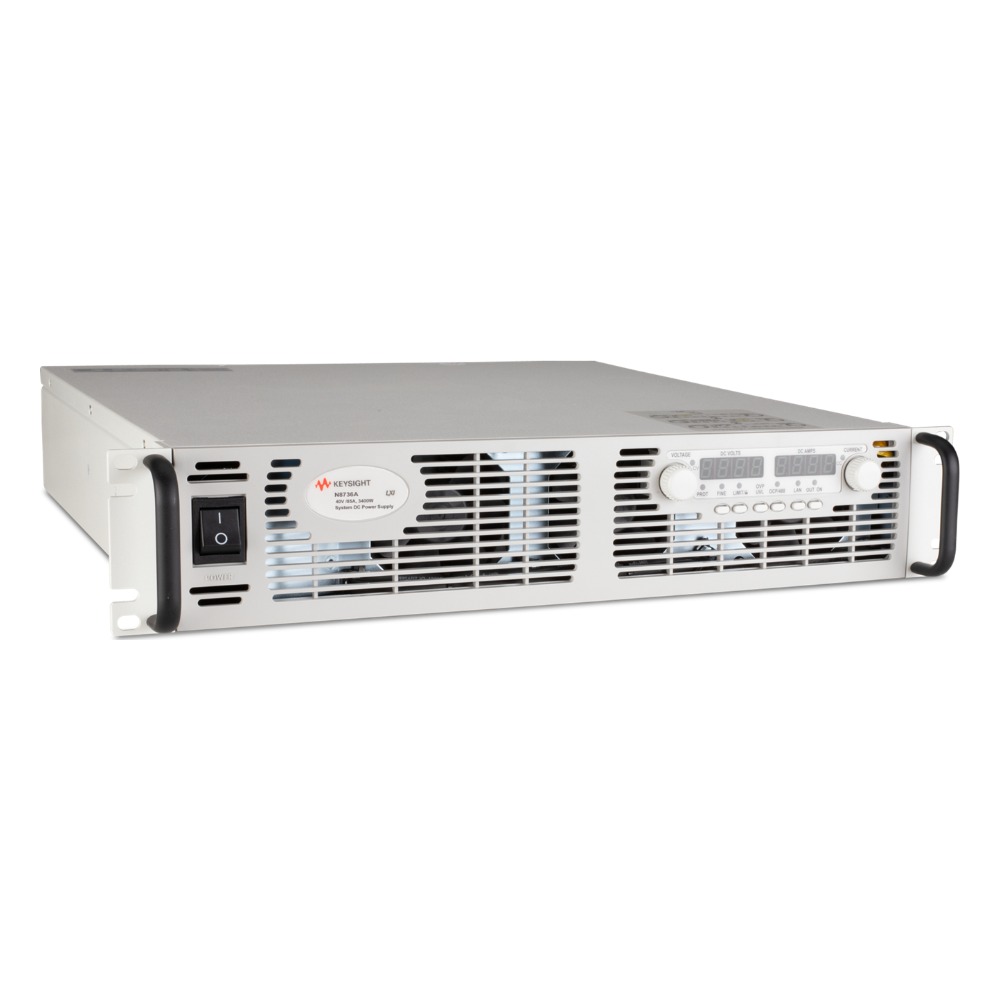

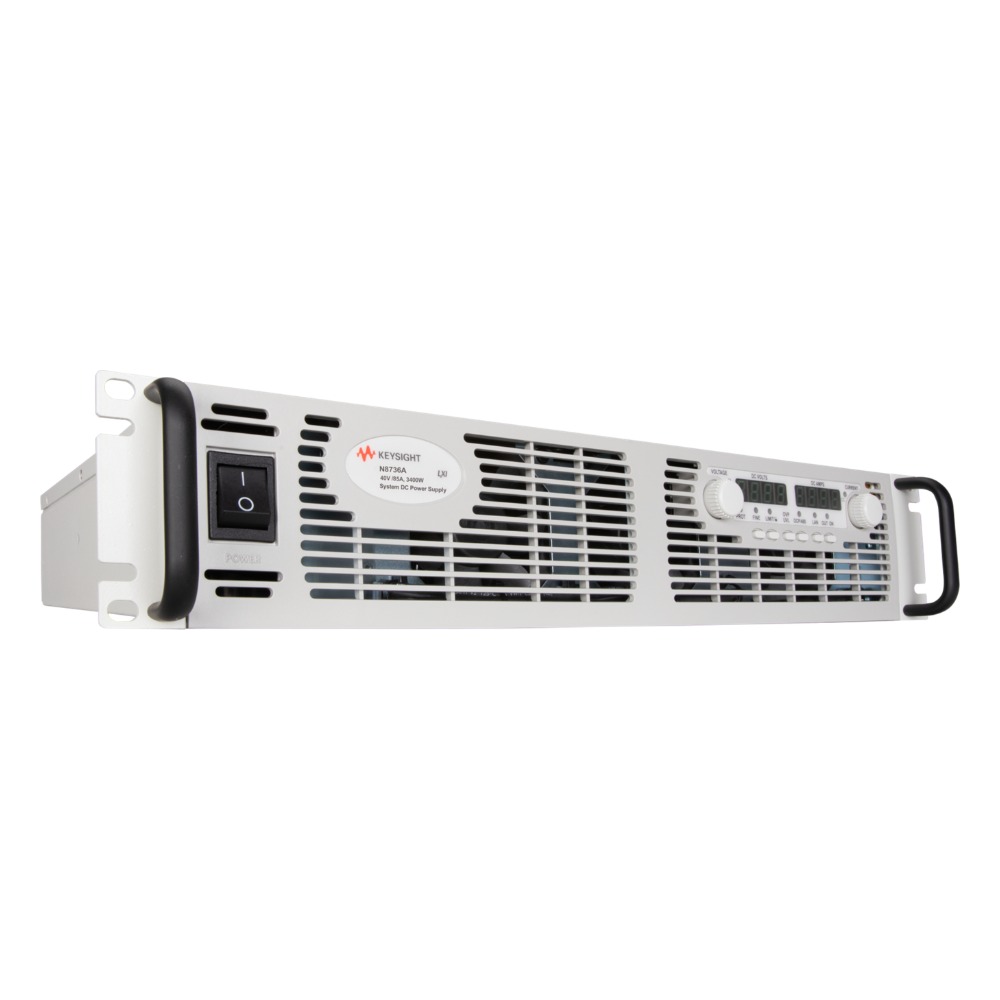

키사이트 N8736A 3.4 kW 시스템 DC 전원공급기
N8700 시리즈 시스템 DC 전원공급기 · 키사이트 Advanced ATE
키사이트 N8736A 3.4 kW 시스템 DC 전원공급기입니다. 40 V / 85 A, 3400 W 출력 2U 높이, 19인치 랙 폭의 고밀도 설계.
40 V 정격 전압 | 85 A 정격 전류 | 3.4 kW 정격 출력 | Advanced ATE 키사이트 분류 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 10,868,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 9,880,000원 |
| 납기 | 주문생산품 12주 |
N8700 시리즈 시스템 DC 전원공급기 모델 비교
| 모델 | 전압 | 전류 | 출력 | 판매가 |
|---|---|---|---|---|
| N8731A | 8 V | 400 A | 3.2 kW | 10,861,000원 |
| N8732A | 10 V | 330 A | 3.3 kW | 10,864,000원 |
| N8733A | 15 V | 220 A | 3.3 kW | 10,881,000원 |
| N8734A | 20 V | 165 A | 3.3 kW | 10,863,000원 |
| N8735A | 30 V | 110 A | 3.3 kW | 10,866,000원 |
| N8736A (이 상품) | 40 V | 85 A | 3.4 kW | 10,868,000원 |
| N8737A | 60 V | 55 A | 3.3 kW | 10,863,000원 |
| N8738A | 80 V | 42 A | 3.36 kW | 10,875,000원 |
| N8739A | 100 V | 33 A | 3.3 kW | 10,855,000원 |
| N8740A | 150 V | 22 A | 3.3 kW | 10,863,000원 |
| N8741A | 300 V | 11 A | 3.3 kW | 10,864,000원 |
| N8742A | 600 V | 5.5 A | 3.3 kW | 10,864,000원 |
| N8754A | 20 V | 250 A | 5 kW | 15,024,000원 |
| N8755A | 30 V | 170 A | 5.1 kW | 15,003,000원 |
| N8756A | 40 V | 125 A | 5 kW | 14,121,000원 |
| N8757A | 60 V | 85 A | 5.1 kW | 14,093,000원 |
| N8758A | 80 V | 65 A | 5.2 kW | 14,111,000원 |
| N8759A | 100 V | 50 A | 5 kW | 14,112,000원 |
| N8760A | 150 V | 34 A | 5.1 kW | 14,091,000원 |
| N8761A | 300 V | 17 A | 5.1 kW | 14,101,000원 |
| N8762A | 600 V | 8.5 A | 5.1 kW | 14,118,000원 |
N8736A의 특징
01 | 40 V / 85 A, 3400 W 출력 |
02 | 2U 높이, 19인치 랙 폭의 고밀도 설계 |
03 | GPIB·LAN(LXI Class C)·USB 2.0 기본 탑재 |
04 | AC 입력 옵션: 230 VAC 단상, 208 VAC 또는 400 VAC 3상 |
05 | 동일 모델 최대 4대 병렬·2대 직렬 연결 |
주요 사양
| 모델 | N8736A |
| 시리즈 | N8700 시리즈 시스템 DC 전원공급기 |
| 키사이트 분류 | Advanced ATE |
| 정격 전압 | 40 V |
| 정격 전류 | 85 A |
| 정격 출력 | 3400 W |
| 오토레인징 | No |
| AC 입력 | Choose at order: Opt 230 (230 VAC single-phase, nominal 190–240 VAC, range 170–265 VAC, 23–24 A max, PF 0.99), Opt 208 (208 VAC 3-phase, range 170–265 VAC, 13.6–14.5 A max) or Opt 400 (400 VAC 3-phase, nominal 380–415 VAC, range 342–460 VAC, 6.8–7.2 A max); 47–63 Hz; 4000 VA; 3-phase PF 0.95; efficiency 82%–88%; inrush <50 A (230 V/208 V) / <20 A (400 V); not field-changeable |
| 부하 레귤레이션 | CV 11 mV; CC 22 mA (no-load to full-load / load voltage change equal to rating) |
| 라인 레귤레이션 | CV 6 mV; CC 10.5 mA (170–265 VAC for 230 V/208 V input, 342–460 VAC for 400 V input, constant load) |
| 리플·노이즈 | CV 8 mV rms (5 Hz–1 MHz), 60 mV p-p (up to 20 MHz); CC 200 mA rms (supplemental) |
| 프로그래밍 정확도 | Voltage 0.05% + 20 mV; Current 0.1% + 170 mA |
| 리드백 정확도 | Voltage 0.1% + 40 mV; Current 0.1% + 255 mA (measurement accuracy) |
| 과도 응답 | < 1 ms to recover within 0.5% of rated output for a 10%–90% load change (local sense) |
| 프로그래밍 속도 | Up 80 ms; Down (full load) 160 ms; Down (no load) 1000 ms (10%–90% of rated voltage); command response time 100 ms typical |
| 원격 센싱 | 5 V compensation |
| 직렬·병렬 운전 | Parallel: up to 4 identical units (primary/secondary, single-wire current balancing); Series: up to 2 identical units with external protection diodes |
| 보호 기능 | Over-voltage protection (range 2-44 V), over-current, over-temperature; under-voltage limit (UVL) |
| 주요 기능 | Single-output programmable DC power supply, Built-in voltage and current measurement, Air vents front and rear (stack instruments directly above/below), Front-panel knobs with coarse/fine adjust and front-panel lockout, 16 volatile savable states, IVI-COM drivers and SCPI, Analog programming and monitoring (0–5 V / 0–10 V, 0–5/10 kΩ), rear-panel on/off, PS OK signal, enable/disable, Rack-mount ears and handles standard; N5740A rack-mount slide kit, Option NGP: USB & LAN only (no GPIB), Output terminal isolation: ±60 VDC (8 V to 60 V units), DC output: bus bars (8 V to 100 V models), CV/CC indicator signal and Iout analog programming/monitor (3.3 kW models) |
| 인터페이스 | GPIB (SCPI-1993, IEEE 488.2), USB 2.0, 10/100 LAN (LXI Class C), Built-in Web server, Analog programming and monitoring |
| 크기 | 2U, 19-inch wide; H 88 mm (3.46 in) x W 423 mm (16.65 in) x D 442.5 mm (17.42 in), excluding connectors and handles |
| 무게 | 13 kg (28.6 lbs) |
※ 사양은 키사이트 데이터시트(5990-3881) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N8731A-400 380~415 V 3상 AC 입력 사양 (N8731A~N8742A 등 12개 모델) |
추가상품 및 자료
교정 성적서, 랙 키트, 옵션 기능 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 시스템 구성·입력 전원·옵션에 맞춘 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 12주)
