KEYSIGHT · AC POWER SOURCE · ESSENTIAL

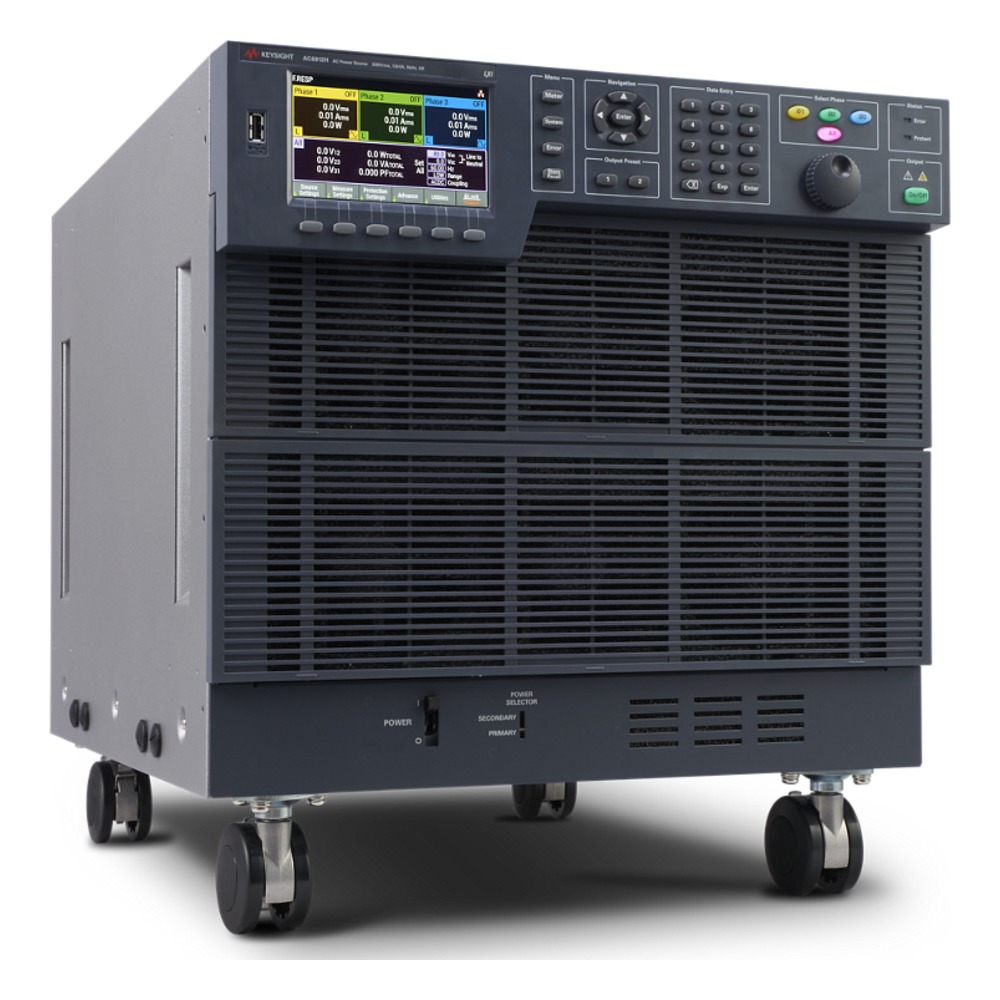

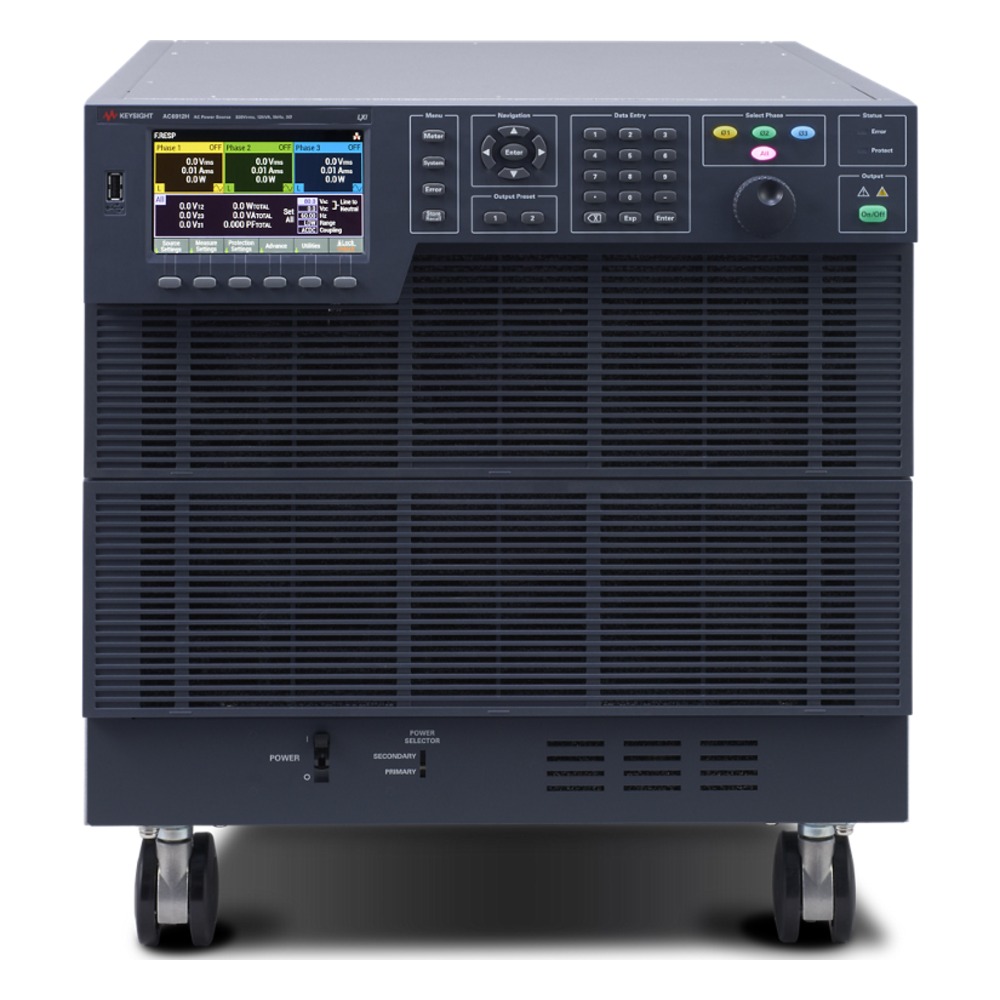

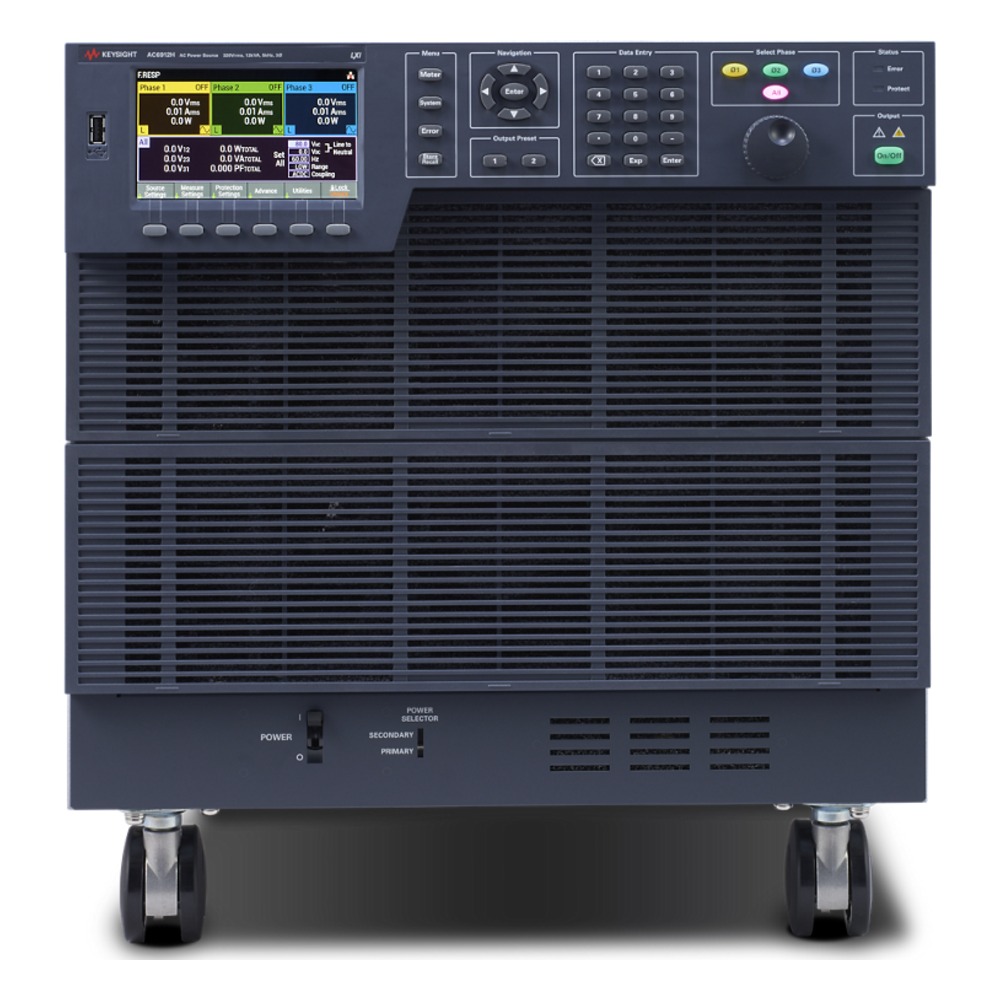

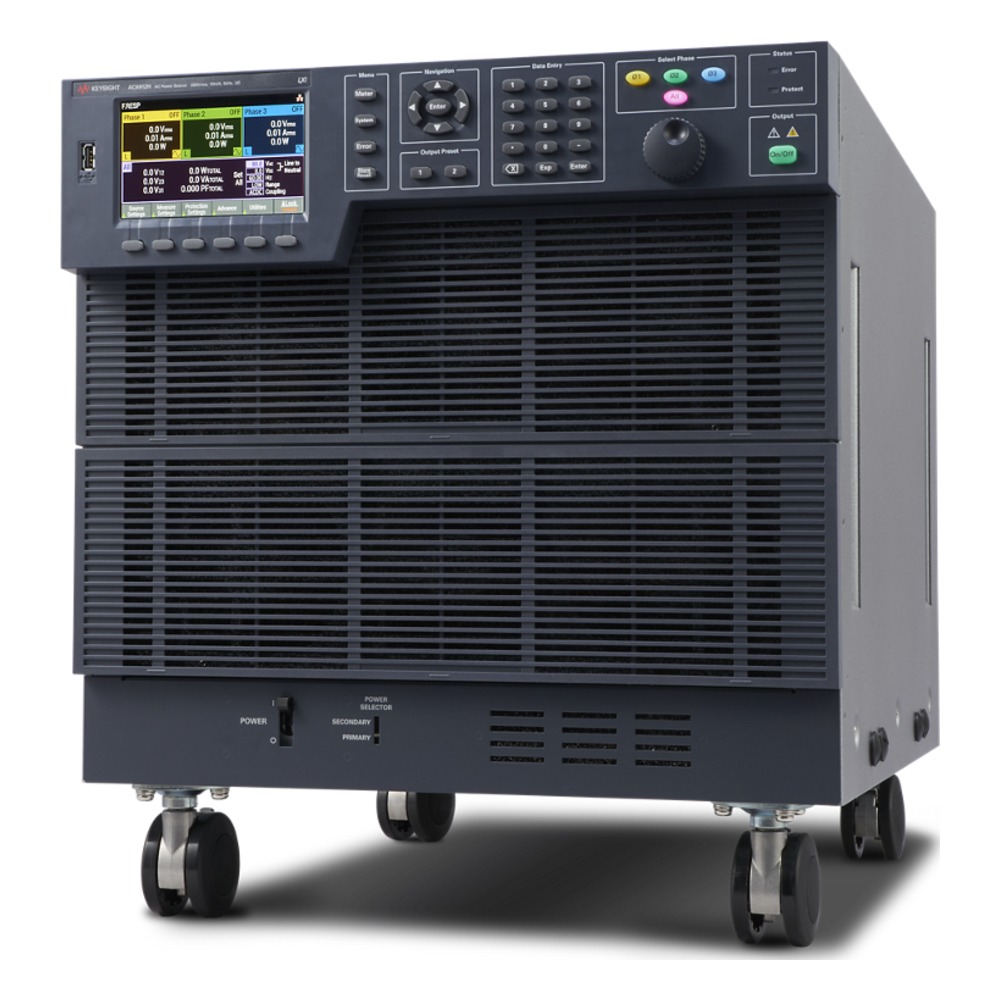

키사이트 AC6912L 12 kVA 3상 AC 전원공급기
AC6900 시리즈 L형 (3상, 550 Hz) · 키사이트 Essential AC 전원공급기 (3상)
키사이트 AC6912L 12 kVA 3상 AC 전원공급기입니다. 최대 12 kVA 출력, 단상/단상3선/3상4선 전환 1~550 Hz 출력 주파수, 50/60/400 Hz 시험 대응.
12 kVA 출력 용량 | 320 Vrms 최대 출력 전압 | 1~550 Hz 출력 주파수 | 단상/3상 선택 출력 상 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 91,568,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 83,243,636원 |
| 납기 | 주문생산품 11주 |
AC6900 시리즈 L형 (3상, 550 Hz) 모델 비교
| 모델 | 출력 용량 | 최대 전압 | 주파수 | 판매가 |
|---|---|---|---|---|
| AC6903L | 3 kVA | 320 Vrms | 1~550 Hz | 38,911,000원 |
| AC6906L | 6 kVA | 320 Vrms | 1~550 Hz | 53,977,000원 |
| AC6912L (이 상품) | 12 kVA | 320 Vrms | 1~550 Hz | 91,568,000원 |
| AC6918L | 18 kVA | 320 Vrms | 1~550 Hz | 112,901,000원 |
AC6912L의 특징
01 | 최대 12 kVA 출력, 단상/단상3선/3상4선 전환 |
02 | 1~550 Hz 출력 주파수, 50/60/400 Hz 시험 대응 |
03 | AC 320 Vrms·DC ±452 V, AC+DC 모드 (DC 최대 12 kW) |
04 | 전원 이상 시뮬레이션·시퀀서·50차 고조파 분석 내장 |
05 | 최대 4대 병렬 운전, LAN/USB 기본·GPIB 옵션 |
주요 사양
| 모델 | AC6912L |
| 시리즈 | AC6900 시리즈 L형 (3상, 550 Hz) |
| 키사이트 분류 | 키사이트 Essential AC 전원공급기 (3상) |
| 출력 용량 | 12 kVA |
| 상 구성 | Single-phase / single-phase three-wire / three-phase four-wire selectable |
| 출력 용량 | 1P or 3P: 12 kVA total; 1P3W: 8 kVA; DC: 12 kW |
| AC 출력 전압 | AC phase voltage 160 V / 320 V ranges (setting 0.0-161.0 V / 0.0-322.0 V; guaranteed 1-160 V / 2-320 V), 0.1 V resolution; line-to-line not stated |
| 최대 전류 | rms (Low/High range): 1P 120 A / 60 A; 1P3W or 3P 40 A / 20 A per phase; max peak current 4x max output current |
| 출력 주파수 | 1 Hz to 550 Hz (L model, three-phase output; power de-rating below 40 Hz); resolution 0.01 Hz (1-99.99 Hz) / 0.1 Hz (100-999.9 Hz) / 1 Hz (1-5 kHz) |
| DC 출력 | ±226 V / ±452 V ranges (setting 0 to ±227.5 V / 0 to ±455 V); max current 120 A / 60 A; power 12 kW; accuracy ±(0.15% + 0.3 V) |
| 전압 정확도 | ±(0.15% + 0.3 V) (45-500 Hz); ±(1% + 0.3 V) / ±(1% + 0.6 V) (500 Hz-5 kHz) |
| 주파수 정확도 | ±0.01%, temperature coefficient ±0.005%/°C |
| 출력 왜곡(THD) | 0.3% (≤100 Hz), 0.5% (≤330 Hz), 1.5%/kHz (≤5 kHz) |
| 피크 전류 | Max peak current 4x max output current (repeated output possible at crest factor 4) |
| 부하 역률 | 0 to 1 (leading or lagging) |
| 리플 노이즈 | 0.3 Vrms |
| 부하 레귤레이션 | ≤100 Hz: ±0.1 V/±0.2 V; ≤500 Hz: ±0.3 V/±0.6 V; ≤1 kHz: ±1 V/±2 V |
| 입력 전원 | 200 V model: 200-230 Vrms (170-250 Vrms), 3P3W, max input current 53 A; 400 V model: 380-480 Vrms (323-519 Vrms), 3P4W, max 28 A; 50-60 Hz (45-65 Hz); apparent power ≤ 15.6 kVA; PF 0.95 typ |
| 입력 옵션 | Factory input option 200 or 400 |
| 효율 | 85% (typ) |
| 측정 기능 | AC/DC/AC+DC voltage and current, peak V/I, real/apparent/reactive power, crest factor, power factor, harmonics to 50th, THD. AC V: ±(0.03% + 100 mV) (45-100 Hz); rms I: ±(0.15% + 0.2% of fs) (45-65 Hz), resolution 0.1 A; active power ±(0.7% + 0.7% of fs + ...) (45-100 Hz), resolution 10 W / 10 VA; DC V: 0.05% + 150 mV |
| 출력 파형 | Sine, peak clipped, flat curve (built-in waveform generation); DC and AC+DC |
| 주요 기능 | Single-phase (1P), single-phase three-wire (1P3W) or three-phase four-wire (3P4W) switchable output, AC, DC and AC+DC modes, Built-in power line disturbance simulation (outages, surges, sags), Built-in sequencer (voltage/frequency transients over time), Built-in harmonic analysis up to 50th order (amplitude and phase), Built-in waveform generation (sine, peak clipped, flat curve), Parallel operation: Up to 4 units in parallel (capacity of one unit x N), Programmable output impedance (resistance/reactance), Output on/off phase angle setting (0-360°, 0.1° resolution), Soft start/stop, Protection: OVP, UVP, OCP, OPP, OTP, output disconnect relays, remote inhibit (TTL), Inrush current capacity 1.4x max output current for 0.5 s, 5-inch color LCD shows all phases simultaneously, PathWave BenchVue software: BV0026B control, BV0028B avionics standard test (RTCA DO-160 / MIL-STD-704), BV0030B pre-compliance (IEC 61000-4), Option MEM: removable micro-SD for sanitization |

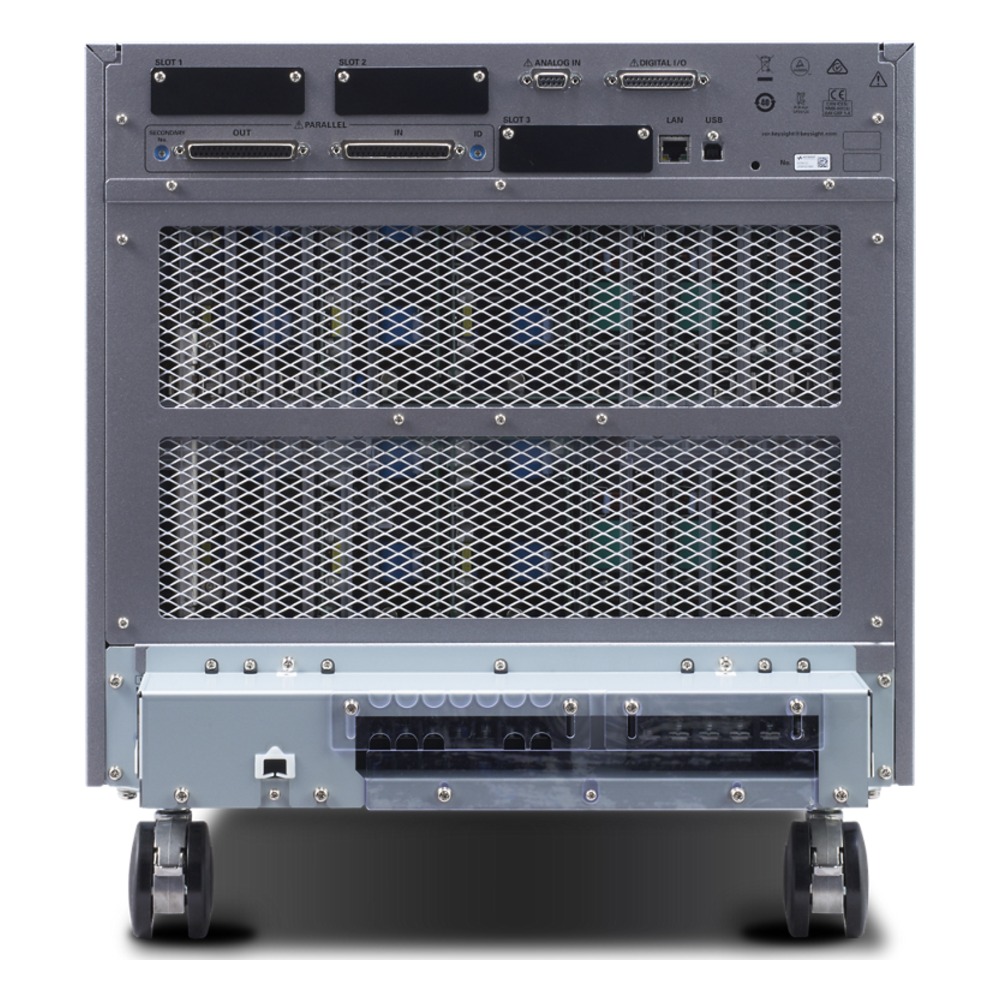

| 인터페이스 | LXI LAN (standard), USB (standard), GPIB (optional, AC69GPBU), Analog interface (AC69ALGU), Digital interface (AC69DIGU) |
| 출력 단자 | Input M5; Output M5 |
| 크기 | Net 430 x 389 x 562 mm (W x H x D); overall with wheel and safety cover 445 x 475 x 650 mm |
| 무게 | 71 kg (200 V input) / 72 kg (400 V input) |
| 랙 마운트 | AC69RAC12 |
※ 사양은 키사이트 데이터시트(3121-1196) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 | |
|---|---|
| 제품코드 | 내용 |
| AC6900L-PAR | 병렬 운전 케이블 (AC6900L 시리즈) |
| AC6900L-SYN | 전원 스위치 동기화 케이블 (AC6900L 시리즈) |
| AC6912L-MEM | 기기 보안·착탈식 메모리 (AC6912L) |
| AC69ALGU | 아날로그 I/O 외부 제어 커넥터 (AC6900 시리즈) |
| AC69DIGU | 디지털 I/O 외부 제어 커넥터 (AC6900 시리즈) |
| AC69GPBU | GPIB 인터페이스 보드 업그레이드 (AC6900 시리즈) |
추가상품 및 자료
GPIB·아날로그 인터페이스, 랙 마운트 키트 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 용도에 맞는 모델 선택이나 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 11주)
