ROHDE & SCHWARZ · MXO 5 SERIES

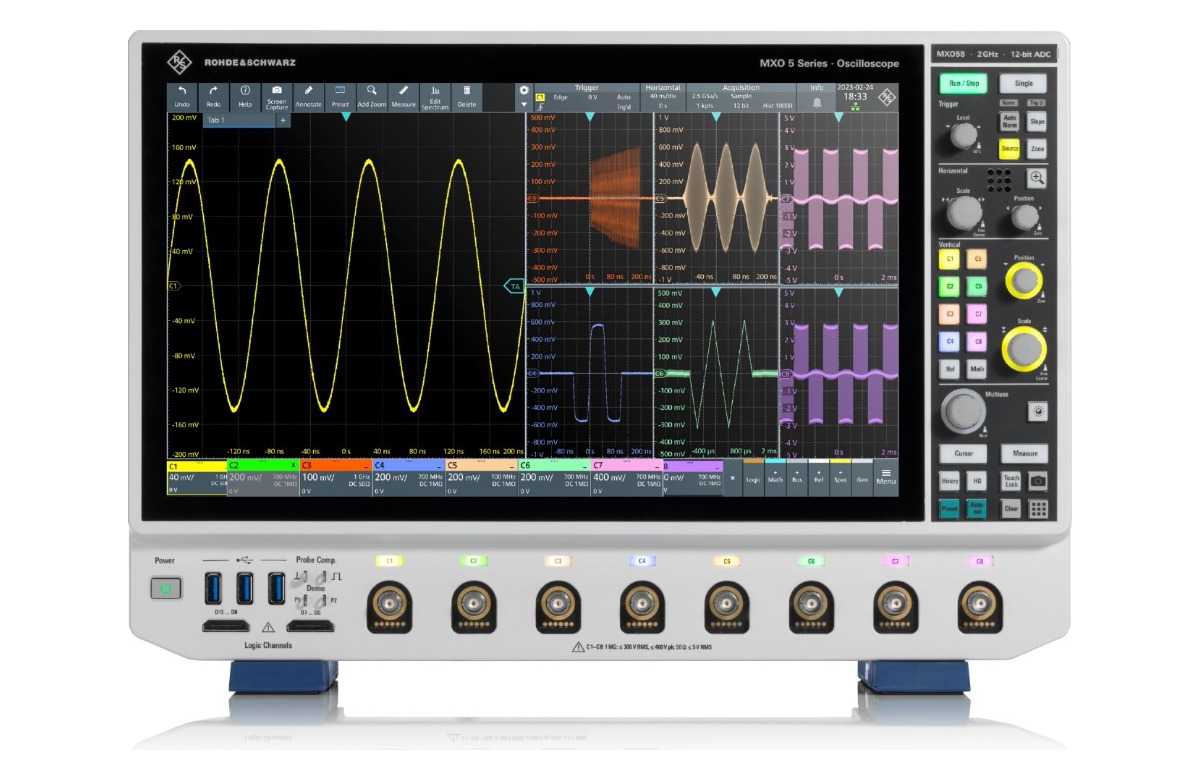

로데슈바르즈 MXO58-2000 2 GHz 디지털 오실로스코프
2 GHz · 8채널 · 12비트 ADC · 초당 450만 파형 · 500 Mpts/ch · 15.6인치 Full HD 터치
R&S MXO 5는 초당 450만 파형 이상을 획득하는 세계 최초의 8채널 오실로스코프입니다. 4채널·8채널 모델 모두 12비트 ADC(HD 모드 18비트)와 낮은 노이즈, 채널당 500 Mpts의 기본 메모리, 0.0001 div 감도의 디지털 트리거를 갖췄고, 15.6인치 Full HD 터치 화면으로 많은 채널을 한눈에 봅니다.
2 GHz 아날로그 대역폭 | > 4.5 M 파형/초 획득 | 12 bit ADC (HD 18비트) | 500 Mpts 채널당 기본 메모리 | 15.6" Full HD 터치 |
가격 안내
| 모델 | MXO58-2000 (2 GHz, 8채널) |
| 판매가 (부가세 포함) | 104,566,000원 |
| 판매가 (부가세 별도) | 95,060,000원 |
| 납기 | 주문생산품 4주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 채널 | 판매가 (부가세 포함) |
|---|---|---|---|
| MXO54-350 | 350 MHz | 4채널 | 36,278,000원 |
| MXO54-500 | 500 MHz | 4채널 | 44,808,000원 |
| MXO54-1000 | 1 GHz | 4채널 | 56,342,000원 |
| MXO54-2000 | 2 GHz | 4채널 | 62,958,000원 |
| MXO58-100 | 100 MHz | 8채널 | 41,624,000원 |
| MXO58-200 | 200 MHz | 8채널 | 49,104,000원 |
| MXO58-350 | 350 MHz | 8채널 | 59,758,000원 |
| MXO58-500 | 500 MHz | 8채널 | 74,706,000원 |
| MXO58-1000 | 1 GHz | 8채널 | 93,890,000원 |
| MXO58-2000 (이 상품) | 2 GHz | 8채널 | 104,566,000원 |
※ 대역폭(채널 구성)마다 별도 상품으로 등록되어 있습니다. 구입 후에도 라이선스로 대역폭을 올릴 수 있습니다.
MXO58-2000의 특징
01 · 빠른 속도 8채널에서도 초당 450만 파형 모든 채널을 켠 상태에서도 초당 450만 파형 이상을 획득해 드문 이상 신호를 빠르게 찾습니다. 다상 인버터와 모터 구동처럼 채널이 많은 시스템에 알맞습니다. |  |
 | 02 · 정밀 측정 12비트 ADC, HD 모드 18비트 최대 8채널까지 낮은 노이즈와 높은 수직 분해능을 유지합니다. 고전압 차동·전류 프로브를 포함해 최대 8개 액티브 프로브를 동시에 연결합니다. |
03 · 대용량 메모리 채널당 500 Mpts 기본 업계 최대 수준의 기본 메모리로 긴 시간 구간을 높은 샘플링 속도로 담고, MXO5-B110 옵션으로 1 Gpts까지 늘립니다. 100만 세그먼트 히스토리로 지난 이벤트를 다시 봅니다. |  |
 | 04 · 디지털 트리거 0.0001 div 감도와 존 트리거 세계 최초로 0.0001 div 트리거 감도를 지원하는 디지털 트리거와, 아날로그·스펙트럼·연산 파형에 쓰는 존 트리거로 원하는 이벤트만 정확히 잡습니다. |
05 · 스펙트럼 분석 50,000 FFT/s, 4개 동시 스펙트럼 시간과 주파수를 독립적으로 제어하며 최대 4개의 스펙트럼을 동시에 표시합니다. 스펙트로그램으로 시간에 따른 주파수 변화를 추적합니다. |  |
 | 06 · 확장성 MSO·발생기·다양한 인터페이스 디지털 16채널(MXO5-B1), 2채널 임의 파형 발생기(MXO5-B6), 파워 분석 등을 더할 수 있고, USB 3.0·HDMI·DisplayPort·이더넷으로 연결이 자유롭습니다. |
주요 사양
| 모델 | MXO58-2000 (R&S MXO 5) |
| 대역폭 | 2 GHz |
| 아날로그 채널 | 4채널 (MXO54) / 8채널 (MXO58) |
| 최대 샘플링 속도 | 5 GSa/s (4채널), 2.5 GSa/s (8채널) |
| 메모리 | 채널당 500 Mpts 기본, 옵션 MXO5-B110으로 최대 1 Gpts |
| 히스토리 세그먼트 | 최대 100만 세그먼트 |
| 수직 분해능 | 12비트 ADC, HD 모드 최대 18비트 |
| 입력 감도 | 500 µV/div ~ 10 V/div (1 MΩ), 500 µV/div ~ 1 V/div (50 Ω) |
| 파형 획득 속도 | 4,500,000 wfm/s 이상 |
| 타임베이스 | 200 ps/div ~ 10,000 s/div, 정확도 ±0.2 ppm |
| 트리거 | Edge, glitch, width, runt, window, timeout, interval, slew rate, setup&hold, pattern, state, 존 트리거, 감도 0.0001 div |
| 자동 측정 / 커서 | 39종 / 4종 |
| MSO (옵션 MXO5-B1) | 디지털 16채널, 400 MHz, 5 GSa/s |
| 인터페이스 | USB 3.0 (전면 3개, 후면 5개), 이더넷, HDMI, DisplayPort |
| 디스플레이 | 15.6인치 멀티터치, 1920 × 1080 (Full HD) |
| 크기 (W×H×D) | 445 × 314 × 154 mm |
| 무게 | 9 kg |
※ 사양은 로데슈바르즈 공식 자료(R&S MXO 5 제품 페이지·브로셔) 기준이며, 세부 수치는 구성과 측정 조건에 따라 다를 수 있습니다.
옵션 및 액세서리
| 하드웨어 옵션·액세서리 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| MXO5-B1 | MSO 혼합 신호 옵션, 400 MHz 16 디지털 채널 (MXO 5) |
| MXO5-B6 | 2채널 100 MHz 임의 파형 발생기 (MXO 5) |
| MXO5-Z1 | 전면 커버 (MXO 5) |
| MXO5-Z3 | 소프트 케이스 (MXO 5) |
| MXO5-Z4 | 트롤리형 운반 케이스 (MXO 5) |
| MXO5-Z7 | VESA 마운트 어댑터 (MXO 5) |
| 소프트웨어·분석 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| MXO5-B110 | 메모리 업그레이드 1 Gpts (MXO 5) |
| MXO5-PK1 | 애플리케이션 번들: 직렬 디코드·파워·주파수응답 분석 + 발생기 (MXO 5) |
| MXO5-K31 | 파워 분석 (MXO 5) |
| 기타 옵션·프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| MXO5-K510/K520/K530/K550/K560 | 직렬 프로토콜 트리거·디코드 개별 옵션 |
| MXO5-K36 | 주파수 응답 분석 |
| 대역폭 업그레이드 | 구입 후 라이선스로 상위 대역폭(최대 2 GHz) 업그레이드 |
| RT-ZS / RT-ZD / RT-ZC 계열 | 액티브·차동·전류 프로브 |
기본 구성품
| 기본 구성품 | 채널당 700 MHz 10:1 패시브 프로브, 액세서리 백, 퀵 스타트 가이드, 전원 코드 |
| 보증 | 로데슈바르즈 표준 보증 (연장 보증·교정 플랜은 견적 문의) |
추가상품 및 자료
하드웨어·소프트웨어 옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 그 밖의 옵션과 프로브는 견적 문의 주시면 안내해 드립니다.
Rohde & Schwarz 공식 제품 · 티엠웨이 (주문생산품 4주)
