KEYSIGHT · INFINIIUM MXR B-SERIES

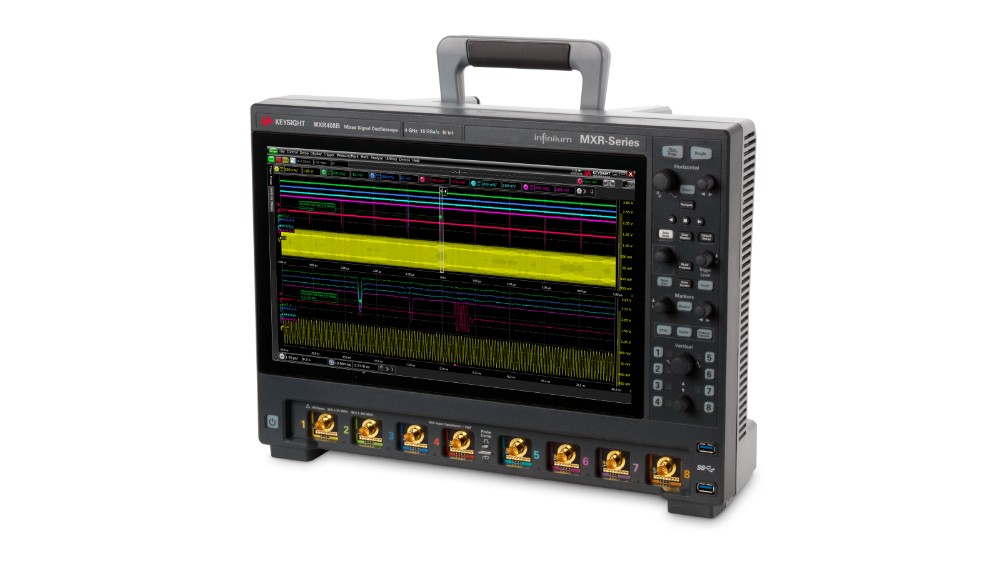

키사이트 MXR408B 4 GHz 실시간 오실로스코프
4 GHz · 아날로그 8채널 · 16 GSa/s (전 채널) · 10비트 ADC · 200 Mpts/ch · 15.6인치 Full HD 터치
Infiniium MXR B 시리즈의 4 GHz 8채널 모델입니다. 모든 채널에서 동시에 16 GSa/s로 샘플링하고, 10비트 ADC와 저잡음 프런트엔드로 최저 43 µV 노이즈와 최대 ENOB 9.0비트를 제공합니다. UXR B 시리즈에서 가져온 1억 게이트 이상의 전용 ASIC으로 트리거·플로팅, 아이 다이어그램, FFT가 하드웨어에서 처리되어 초당 200,000개 이상의 파형을 갱신합니다. 오실로스코프, 로직 분석, 실시간 스펙트럼 분석, 프로토콜 분석, 50 MHz 파형 발생기, 50 MHz 주파수 응답 분석기, 디지털 전압계, 카운터까지 8가지 계측기를 한 대에 담았습니다.
4 GHz 아날로그 대역폭 | 16 GSa/s 전 채널 샘플링 | 8채널 아날로그 채널 | 10 bit ADC 분해능 (최대 16비트) | 200 Mpts 채널당 기본 메모리 |
가격 안내
| 모델 | MXR408B |
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 183,901,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 167,182,727원 |
| 납기 | 주문생산품 4주 |
대역폭별 모델 구성 (8채널)
| 모델 | 대역폭 | 상승 시간 (10~90%) | 노이즈 (1 mV/div, 50 Ω) |
|---|---|---|---|
| MXR058B | 500 MHz | 860 ps | 63 µV |
| MXR108B | 1 GHz | 430 ps | 73 µV |
| MXR208B | 2 GHz | 215 ps | 91 µV |
| MXR258B | 2.5 GHz | 172 ps | 100 µV |
| MXR408B (이 상품) | 4 GHz | 107.5 ps | 132 µV |
| MXR608B | 6 GHz | 71.7 ps | 193 µV |
※ 대역폭(500 MHz ~ 6 GHz)마다 별도 상품으로 등록되어 있습니다. 모든 MXR B는 공장에서 6 GHz로 교정되어 출고되므로, 구입 후에도 라이선스 키만으로 대역폭(MXR2BW)과 채널 수(4→8채널, MXRB8CH)를 올릴 수 있습니다. 4채널 모델은 각 상품을 확인해 주세요.
MXR408B의 특징
01 · 16 GSa/s 전 채널 8채널 모두 16 GSa/s, 채널당 200 Mpts 샘플링 속도를 채널 수에 따라 나누지 않고 8개 채널 모두에서 16 GSa/s를 유지합니다. 채널당 200 Mpts 메모리(최대 1.6 Gpts 옵션)와 3단 트리거로 긴 구간도 세밀하게 잡아냅니다. |  |
 | 02 · 하드웨어 가속 ASIC 하드웨어 가속으로 빨라진 측정 트리거·플로팅은 200배, 아이 다이어그램 50배, FFT 400배, 평균 120배 빨라졌습니다. 초당 200,000개 이상의 파형 갱신으로 0.02%만 발생하는 런트 펄스도 바로 보이고, 아이 다이어그램은 초당 750,000 UI 이상 그려집니다. |
03 · 실시간 스펙트럼 실시간 스펙트럼 분석(RTSA)과 DDC (옵션) 최대 8채널을 위상 동기 상태로 동시에 하향 변환해 2 GHz 분석 대역, 40 ~ 320 MHz 실시간 스팬으로 FM 라디오, WLAN, 블루투스 신호를 한 번에 관찰합니다. 초당 200,000번 FFT로 짧은 버스트도 놓치지 않습니다. |  |
 | 04 · InfiniiScan InfiniiScan 존 트리거 기본 제공 화면에 영역을 그려 '지나가야 함/지나가면 안 됨' 조건을 주거나 측정값으로 트리거해, 하드웨어 트리거로 찾기 어려운 신호 무결성 문제를 초당 수천 개 파형 속에서 골라냅니다. |
05 · Fault Hunter Fault Hunter 자동 결함 탐색 기본 제공 신호 특성을 자동으로 학습한 뒤 글리치, 런트, 느린 에지 같은 디지털 결함을 사용자 기준으로 찾아 저장합니다. 60초부터 48시간까지 시험 시간을 정할 수 있어 주말 동안 장시간 시험을 맡겨 둘 수 있습니다. |  |
 | 06 · 업그레이드 구입 후에도 모두 올릴 수 있는 플랫폼 대역폭(최대 6 GHz), 채널 수(4→8채널), 메모리, RTSA, 주파수 확장, 16채널 MSO까지 라이선스로 업그레이드됩니다. 오늘 필요한 사양으로 시작해 다음 과제에 맞춰 키워 갈 수 있습니다. |
주요 사양
| 모델 | MXR408B |
| 대역폭 (-3 dB) | 4 GHz (50 Ω), 500 MHz (1 MΩ) |
| 계산 상승 시간 (10~90%) | 107.5 ps |
| 아날로그 채널 | 8채널 (4채널 모델은 8채널로 업그레이드 가능) |
| 디지털 채널 | 16채널 (MXR000-MSO 옵션, N2756A 프로브 포함) |
| 최대 샘플링 속도 | 16 GSa/s, 모든 아날로그 채널 동시 |
| 메모리 깊이 | 200 Mpts/ch 기본, 400 Mpts/ch 또는 1.6 Gpts 통합 가변 메모리 옵션 |
| 수직 분해능 | 10비트 ADC, 고분해능 모드 최대 16비트 |
| 노이즈 플로어 | 132 µV (1 mV/div, 50 Ω, 모델 대역폭 기준), 최저 43 µV (20 MHz 제한) |
| ENOB | 7.2비트 (50 mV/div, 모델 대역폭), 최대 9.0비트 |
| 파형 업데이트 속도 | > 200,000 파형/초 |
| 타임베이스 정확도 | ± (8 ppb 초기 + 75 ppb/년 에이징) |
| 고유 지터 | 118 fs rms (4채널), 150 fs rms (8채널) @100 ns/div |
| 입력 임피던스 | 50 Ω ± 3.5%, 1 MΩ ± 1% (14 pF) |
| 입력 감도 | 1 mV/div ~ 1 V/div (50 Ω), 1 mV/div ~ 5 V/div (1 MΩ) |
| 최대 입력 전압 | 50 Ω: ±5 V, 1 MΩ: 30 Vrms 또는 ±40 V (N2873A 프로브 사용 시 300 Vrms) |
| 타임베이스 범위 | 5 ps/div ~ 200 s/div |
| 내장 계측기 | 50 MHz 임의 파형 발생기, 50 MHz 주파수 응답 분석기, 4자리 DVM, 10자리 카운터·토탈라이저 (기본) |
| 디스플레이 | 15.6인치 정전식 멀티터치 Full HD (1920×1080), 외부 모니터 동시 지원 |
| 컴퓨터 | Windows 10, Intel Core i7-9700E, 32 GB RAM, 1 TB 탈착식 SSD |
| 인터페이스 | LAN (1000Base-T), USB 3.0 호스트 6개·디바이스 1개, DisplayPort, VGA |
| 전원 | 100~240 V 50/60 Hz, 최대 650 W |
| 크기 (W×H×D) | 443 × 327 × 223 mm |
| 무게 | 14.50 kg |
※ 사양은 키사이트 Infiniium MXR B-Series 데이터시트(3123-1557, 2026년 8월) 기준입니다.
옵션 및 액세서리
| 성능 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| MXR000-MSO | 로직 분석 16채널 (N2756A 프로브 포함) |
| MXR000-400 | 메모리 업그레이드 400 Mpts/ch |
| MXR000-GIG | 메모리 업그레이드 1.6 Gpts 통합 가변 메모리 |
| MXR000-160 | RTSA 160 MHz 스팬 + DDC (최대 2 GHz) |
| MXR000-320 | RTSA 320 MHz 스팬 + DDC (최대 2 GHz) |
| MXR000-FRE | 주파수 확장 (RTSA/DDC 범위 6 GHz까지) |
| 하드웨어·교정·서비스 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| MXR001-01T | 1 TB 탈착식 SSD 업그레이드 |
| MXR2RACK | 8U 랙마운트 키트 |
| MXR001-1A7 / -AMG | ISO 17025 교정 성적서 (비공인 / 공인) |
| R-55A-001-3 | KeysightCare 3년 연장 |
| 분석 소프트웨어·프로브·업그레이드 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| D9010JITA / D9010DMBA / D9010ASIA | 지터·노이즈·위상 노이즈 분석, 디임베딩, 등화·크로스토크 |
| D9010PWRA / D9010POWA | 스위칭 전원 분석, 파워 레일·PMIC 무결성 |
| D9010LSSP 등 | 50종 이상 직렬 프로토콜 트리거·디코드 |
| N7020A / N7024A | 파워 레일 프로브 |
| MXR2BW / MXRB8CH | 구입 후 대역폭 / 4→8채널 업그레이드 |
기본 구성품
| 기본 구성품 | N2873A 500 MHz 10:1 패시브 프로브 8개(채널당 1개), 50 Ω 교정 케이블, 액세서리 파우치, 전면 보호 커버, 키보드, 마우스, 1년 공장 교정 성적서, 전원 코드 |
| 보증 | KeysightCare Assured 1년 포함 (3년 연장 선택 가능) |
추가상품 및 자료
MSO, 메모리, RTSA, 주파수 확장, SSD, 랙마운트, 교정 성적서, 서비스 연장은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 분석 소프트웨어와 프로브는 견적 문의 주시면 안내해 드립니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
