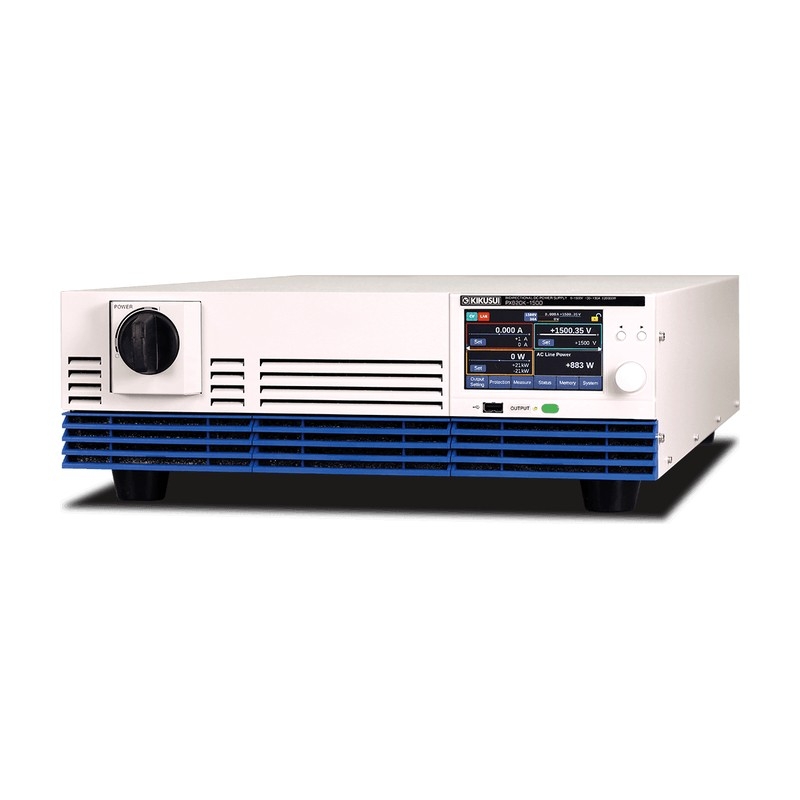

KIKUSUI 기쿠수이 · 양방향 대용량 직류전원
PXB20K-500
3U 높이에 20kW를 담은 양방향 직류전원입니다. 한 대로 전력 공급(소스)과 회생 흡수(싱크)를 모두 하며, 최대 500V, ±120A를 다룹니다. 배터리, 인버터, 양방향 DC/DC 컨버터 시험에 씁니다.
500V최대 출력 전압
±120A소스/싱크 전류
±20kW정격 전력
3U랙 높이
PXB20K-500의 특징
PXB20K-500는 PXB 시리즈의 500V급 모델입니다. 방전과 회생이 끊김 없이 전환되어 배터리 충방전 시험을 전원과 전자부하 두 대 없이 진행합니다.
소스와 싱크를 한 대로
±120A 범위에서 출력과 흡수를 연속으로 오갑니다. 회생 전력은 입력 전원으로 되돌려 발열과 전력 비용을 줄입니다.
용량성 부하에서도 안정
대용량 커패시터가 연결돼도 발진과 오버슈트를 억제하도록 설계됐고, 응답 속도를 조정할 수 있습니다.
빠른 상승·하강 10ms
일반 스위칭 전원보다 빠른 전압 변동을 만들어 전원 변동 시험에 씁니다.
최대 25대 병렬
SEAM 모드로 충방전 전환 시 전압 변화를 억제하고, 같은 모델을 병렬로 묶어 최대 500kW까지 키웁니다. 이 모델 1대는 20kW입니다.
PXB 시리즈 라인업
같은 시리즈 6개 모델입니다. 표시된 행이 이 상품입니다.
| 모델 | 최대 전압 | 최대 전류 | 출력 |
|---|---|---|---|
| PXB10K-50 | 50V | ±400A | 10kW |
| PXB20K-50 | 50V | ±800A | 20kW |
| PXB20K-250 | 250V | ±200A | 20kW |
| PXB20K-500 | 500V | ±120A | 20kW |
| PXB20K-1000 | 1000V | ±60A | 20kW |
| PXB20K-1500 | 1500V | ±30A | 20kW |
PXB20K-500 상세 사양
| 정격 출력 | 0~500V / ±120A / ±20kW |
|---|---|
| 입력 | AC 3상 200V 또는 400V (입력 전압에 따른 출력 제한 없음) |
| 크기·질량 | 19인치 3U 랙 크기, 약 38kg |
| 동작 모드 | CV, CC, CP, 소스·싱크 양방향, SEAM 모드 |
| 외부 제어 | 후면 EXT CONT 절연 아날로그 I/O (NPN/PNP) |
| 동작 온도 | 0~50℃ (일부 모델 0~40℃) |
※ 기쿠수이 PXB 시리즈 제조사 자료 기준이며, 사양은 제조사 사정에 따라 바뀔 수 있습니다.
구성품과 옵션
| 구분 | 내용 |
|---|---|
| 병렬운전 | PC01-PXB 병렬운전 케이블 1.5m |
| 케이블 | DC80-2P3M-M10M10 부하 케이블 3m 200A · HV22-2P3M-M12M8 고전압 부하 케이블 3m 80A · AC22-4P3M-M6C-4S 3상 입력 케이블 |
| 소프트웨어 | BATTERY EMULATOR SYSTEM 배터리 에뮬레이터 시스템 |
시험할 배터리나 인버터의 전압·전류 범위를 알려 주시면 맞는 모델과 병렬 구성을 골라 드립니다.납기: 주문제작품 4주 · 옵션·액세서리는 아래 추가상품에서 함께 고르실 수 있습니다.
제조사 카탈로그·데이터시트
PXB 시리즈 카탈로그(PDF)에서 PXB20K-500를 포함한 시리즈 전체 사양과 외형 치수를 확인할 수 있습니다.
