603B
BK Precision 603B는 6 V·12 V 밀폐형 납축전지(SLA)를 최대 100 Ah까지 시험하는 휴대형 배터리 용량 분석기입니다. 개방 전압, 부하 전압, 내부저항, 충전 상태(SOC)를 몇 초 안에 보여 주고 결과를 배터리 50개 분량의 내부 레코드에 저장합니다. 시험 대상 배터리에서 전원을 받아 별도 전지가 필요 없습니다.
측정 기록을 남기는 휴대형 납축전지 용량 분석기
Ah 값을 입력하고 TEST 버튼만 누르면 결과가 20 × 4 백라이트 LCD에 표시됩니다. USB(Type B)로 PC 소프트웨어와 연결해 건물·패널·배터리 정보를 미리 올리고 측정 기록은 CSV로 내보냅니다.
603B 데이터시트 (영문)자료실에서 보기 ›603B의 특징
빠른 퀵 테스트
연결 즉시 개방 전압을 표시하고 Ah 입력 후 부하 전압·내부저항·SOC를 약 5초 안에 산출합니다.
레코드 관리
시험 일시, 건물, 위치, 시스템 종류, 배터리 일련번호와 함께 측정값을 50개 레코드로 저장합니다.
충전 회로·부하 시험
6·12·24 V 충전 회로 전압을 확인하고, 0.5 ~ 10 A·0.5 ~ 5 s 프로그래머블 부하로 출력 회로를 시험합니다.
교체형 리드

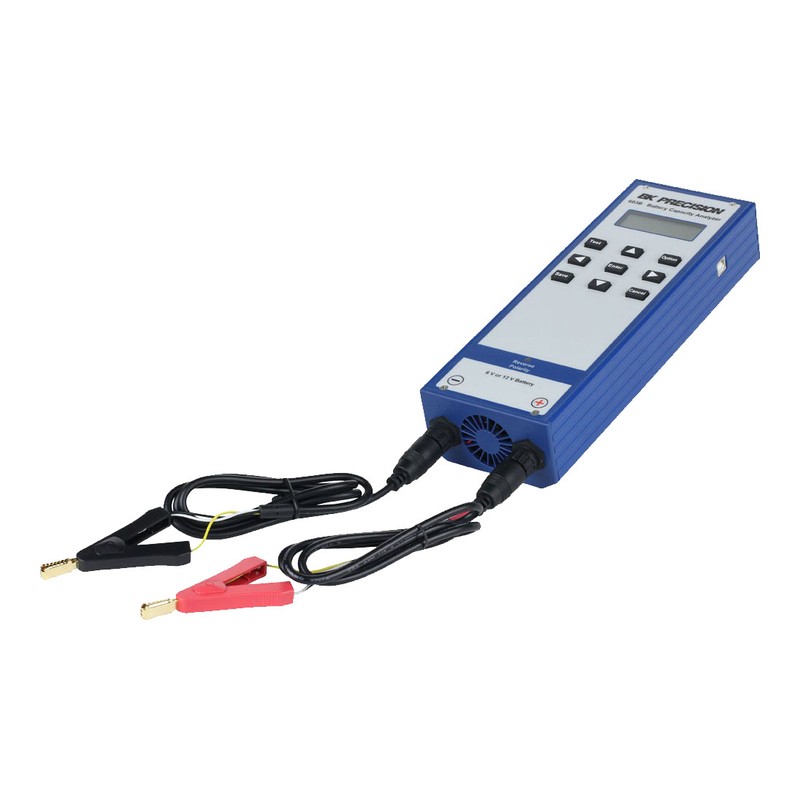

트위스트록 커넥터로 단자형·탭형 테스트 리드를 몇 초 만에 바꿔 끼웁니다.

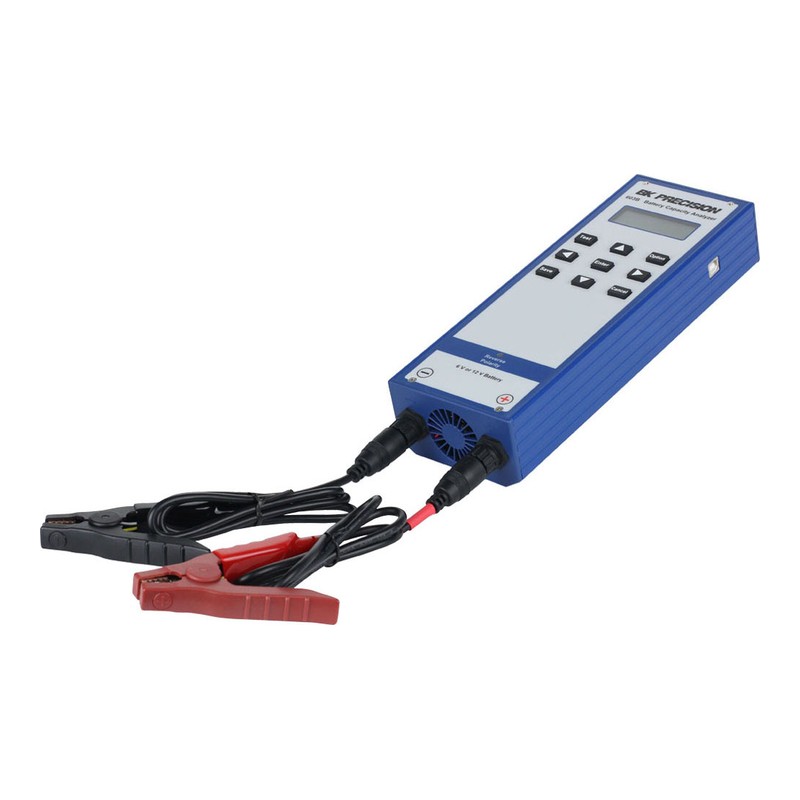

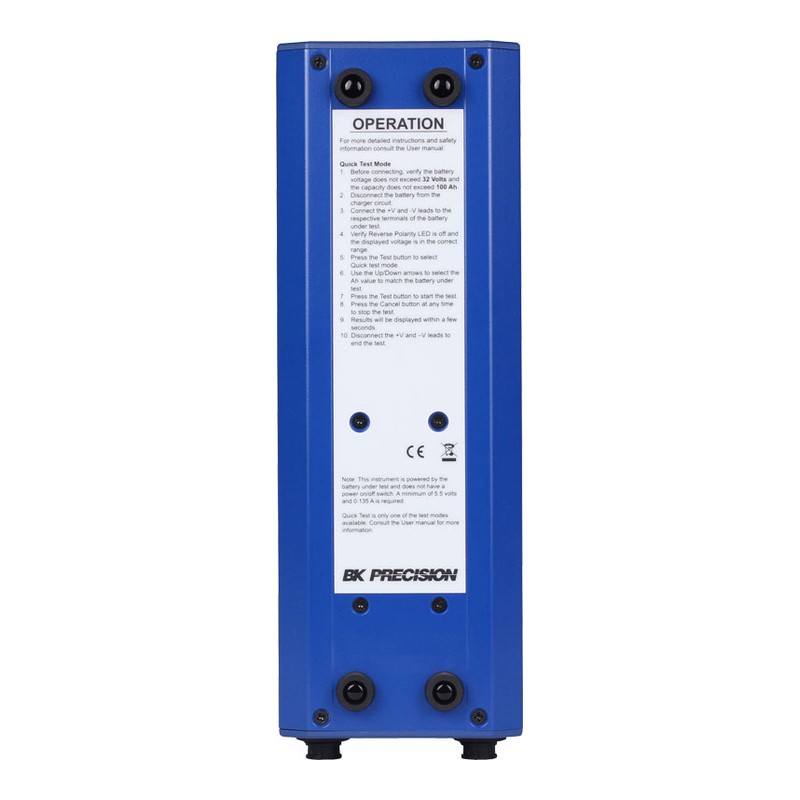

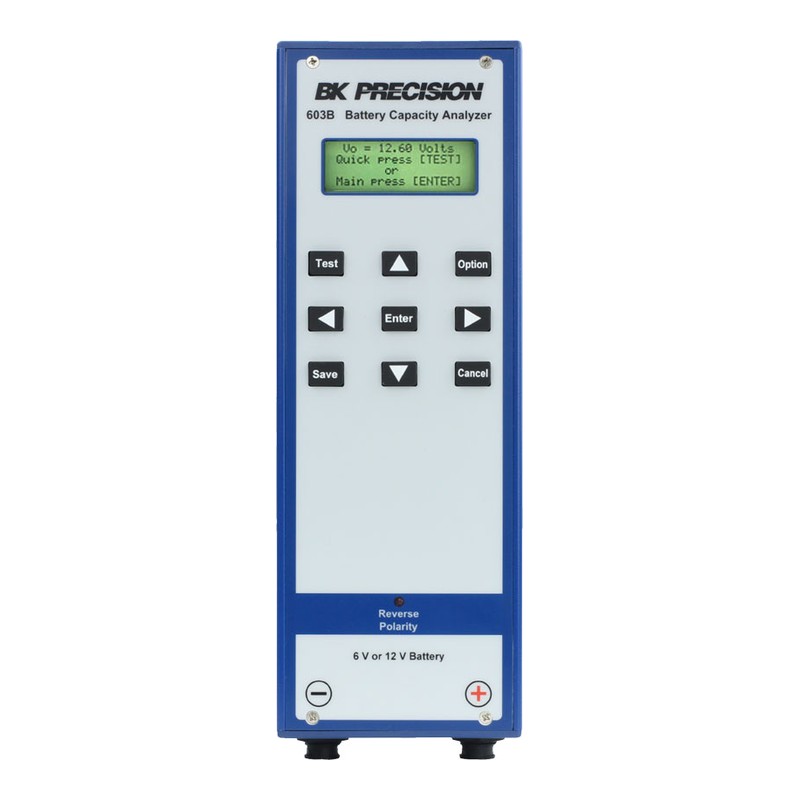

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 지원 전압 | Ah 설정 | 내부저항 측정 | 기록 저장 | PC 연결 |
|---|---|---|---|---|---|
| 601B | 6 V, 12 V | 5 ~ 100 Ah (1 Ah 단위) | 지원 | - | - |
| 603B (이 상품) | 6 V, 12 V | 1 ~ 100 Ah (1 Ah 단위) | 1 ~ 100 mΩ | 50 레코드 | USB (Type B) |
이런 현장에 적합합니다
소방·화재경보
화재수신기 백업 배터리 정기 점검
보안·출입통제
침입감지·CCTV·출입통제 전원 배터리 관리
UPS·비상조명
백업 전원 납축전지 상태 확인
산업 제어
제어반 배터리와 충전 회로 점검
603B 주요 사양
| 모델 | 603B |
|---|---|
| 대상 배터리 | 6 V·12 V 밀폐형 납축전지(SLA) |
| 용량(Ah) 설정 | 1 ~ 100 Ah, 1 Ah 단위 |
| 측정 항목 | 개방 전압(VO), 부하 전압(VL), 내부저항(IR), 충전 상태(SOC), 저항 판정(RS) |
| 개방 전압 범위 | 5.5 V ~ 30 V |
| 배터리 시험 범위 | 6 V: 5.5 ~ 6.8 V, 12 V: 8 ~ 14 V |
| 충전 회로 시험 범위 | 6 V: 5.5 ~ 8.5 V, 12 V: 8 ~ 17 V, 24 V: 16 ~ 28 V |
| 전류 범위 | 1 A ~ 10 A |
| 내부저항 범위 | 1 mΩ ~ 100 mΩ |
| 정확도 | 전압 0.2 % ±10 mV, 전류 0.2 % ±2 % F.S., 내부저항 5 % ±1 mΩ |
| 배터리 부하 전류 | 0.1 C (입력한 Ah 기준) |
| 부하 시험 모드 | 0.5 ~ 10 A (0.5 A 단위), 0.5 ~ 5 s (0.5 s 단위) |
| 공칭 내부저항(NIR) 설정 | N/A 또는 0.1 mΩ ~ 199 mΩ, PASS/FAIL 판정 |
| SOC 테이블 | 기본 2개(6 V·12 V), 사용자 설정 6 V·12 V 각 3개 |
| 시험 시간 | 5초 이하 (일반) |
| 내부 메모리 | 50 레코드, 실시간 시계로 일시 기록 |
| 최소 동작 조건 | 5.5 V, 0.45 A (백라이트 켬, 일반) |
| 전원 | 시험 대상 배터리에서 공급 |
| 디스플레이 | 20 × 4 백라이트 LCD |
| 인터페이스 | USB (Type B) |
| 테스트 리드 | 분리형 (트위스트록) |
| 보관 온도 | -10 °C ~ 70 °C |
| 크기 (W×H×D) | 74 × 265.1 × 58 mm |
| 무게 | 1.2 kg |
| 기본 구성품 | USB(Type B) 케이블, 악어 클립 테스트 리드 2세트, 충전 회로 시험용 어댑터, 사용자 매뉴얼(다운로드) |
※ 제조사 데이터시트(603B Datasheet v062425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
