DAQ3120-GPIB
BK Precision DAQ3120-GPIB는 DAQ3120 데이터 수집 시스템에 마이크로 GPIB(IEEE488) 인터페이스를 더한 모델입니다. 6½자리 DMM 내장, DCV 기본 정확도 0.0035%, 3슬롯 최대 120채널 구성은 그대로이며 LAN·USB·GPIB를 모두 갖춰 기존 GPIB 기반 자동 시험 시스템에 그대로 넣을 수 있습니다.
LAN·USB·GPIB를 모두 갖춘 120채널 데이터 수집 시스템

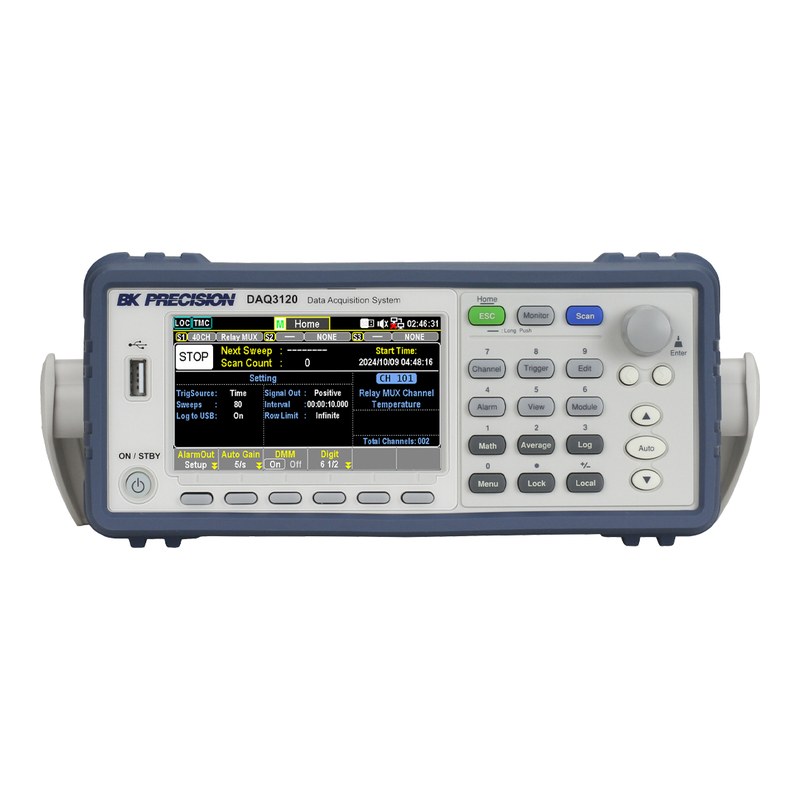

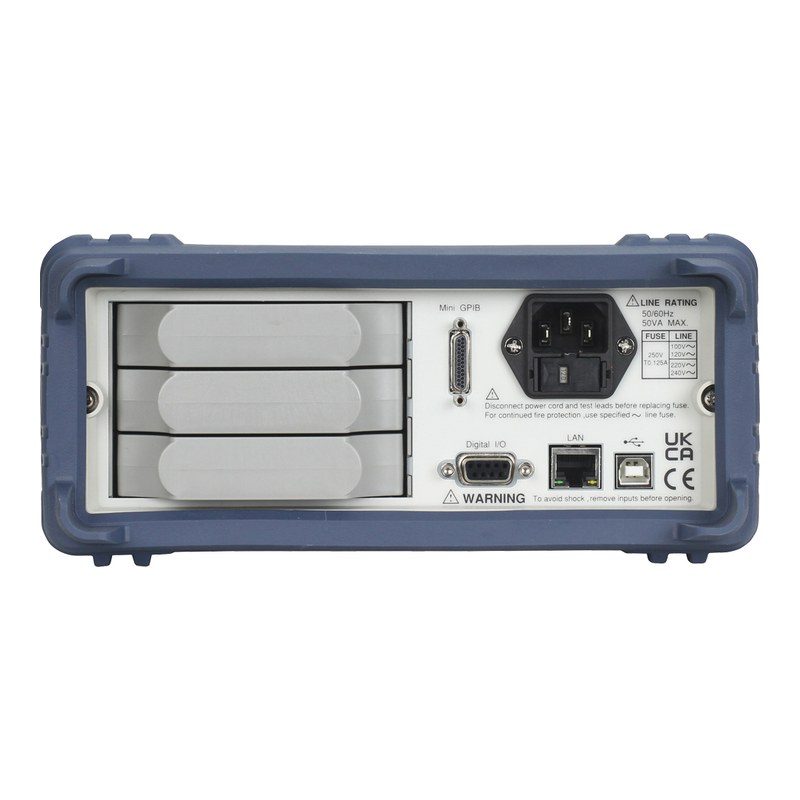

후면 마이크로 GPIB 포트는 표준 GPIB와 같은 프로토콜로 동작하면서 커넥터 크기를 줄였습니다. 전면 4.3형 디스플레이로 단독 운용하거나 LAN·USB·GPIB와 웹 인터페이스로 원격 제어합니다.
DAQ3120 시리즈 데이터시트 (영문)자료실에서 보기 ›DAQ3120-GPIB의 특징
마이크로 GPIB 탑재
IEEE488 표준 GPIB와 같은 기능을 작은 커넥터로 제공해 랙 시스템과 기존 시험 프로그램에 연동합니다.
6½자리 DMM 내장
100 mV ~ 600 V DC, 100 mV ~ 400 V AC 전압과 1 μA ~ 2 A 전류, 1 GΩ까지 저항을 측정합니다.
최대 120채널 확장
DM303 40채널 모듈 3개를 장착하면 한 대로 120채널을 스캔하고, DM300으로 최대 450 ch/s 고속 스캔이 가능합니다.
타임스탬프 로깅
100 kSa 비휘발성 메모리에 측정값을 시간 정보와 함께 저장하고 USB 드라이브로 내보냅니다.

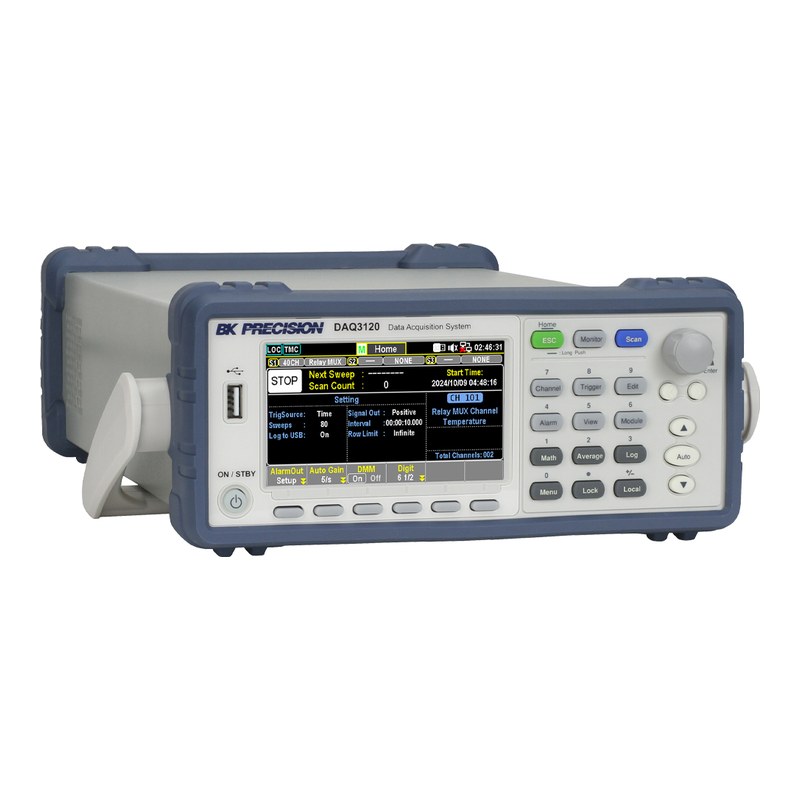

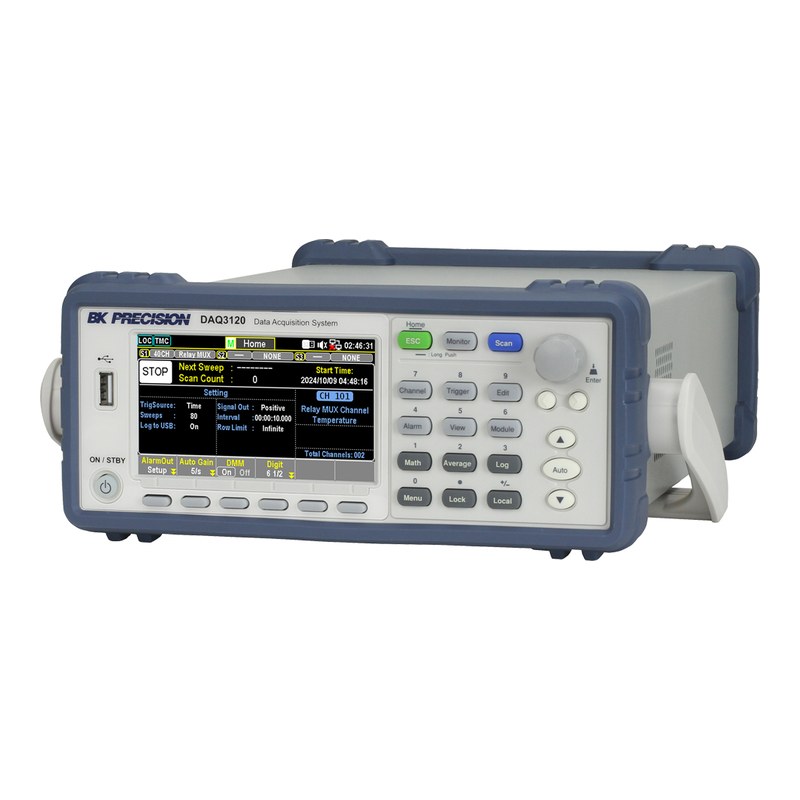

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 스캔 속도 | 최대 전압 | 최대 전류 |
|---|---|---|---|---|---|
| DAQ3120 | 메인프레임 (3슬롯, 6½자리 DMM) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DAQ3120-GPIB (이 상품) | 메인프레임 (GPIB 포함) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DM300 | 솔리드스테이트 멀티플렉서 | 20 | 450 ch/s | 120 V | - |
| DM301 | 멀티플렉서 + 전류 채널 | 20 + 2 | 80 ch/s | 300 V | 1 A |
| DM303 | 단일 종단 멀티플렉서 | 40 | 80 ch/s | 300 V | - |
| DM304 | 4 x 8 매트릭스 스위치 | 32 교차점 | - | 300 V | 1 A |
| DM307 | 멀티펑션 (DIO·토탈라이저·DAC) | 16비트 DIO + 1 + 2 | - | 42 V / ±12 V | ±24 mA |
| DM308 | 액추에이터·범용 스위치 | 20 (SPDT) | - | 300 V | 1 A |
| DM309 | 고전압·전류 멀티플렉서 | 8 + 2 | 60 ch/s | 600 VDC / 400 Vrms | 2 A |
이런 현장에 적합합니다
자동 시험 시스템
GPIB 버스로 전원·계측기와 묶어 생산 시험 자동화
공정 모니터링
공장 설비의 다점 온도·전압을 연속 기록
환경 시험
챔버 시험 중 부품별 온도·저항 변화 추적
부품 특성 평가
다수 소자를 매트릭스·멀티플렉서로 순차 측정
DAQ3120-GPIB 주요 사양
| 모델 | DAQ3120-GPIB |
|---|---|
| 구성 | 3 모듈 슬롯, 6½자리 DMM 내장 |
| 최대 채널 | 시스템당 최대 120채널 |
| 최대 스캔 속도 | 450 ch/s (DM300 장착 시) |
| 입력 종류 | 열전대·RTD·서미스터 온도, AC/DC 전압·전류, 2선/4선 저항, 직접·브리지 스트레인, 주파수·주기, 정전용량 (14종) |
| DC 전압 | 100 mV ~ 600 V (5 레인지), 입력 저항 10 MΩ 또는 Auto (>10 GΩ) |
| DCV 기본 정확도 | ±(0.0035% + 0.0005%), 10 V 레인지, 1년 |
| True RMS AC 전압 | 100 mV ~ 400 V, 3 Hz ~ 300 kHz, ±(0.06% + 0.03%) (10 Hz ~ 20 kHz, 1 V ~ 400 V, 1년) |
| DC 전류 | 1 μA ~ 2 A, ±(0.050% + 0.006%) (1 mA 레인지, 1년) |
| True RMS AC 전류 | 100 μA ~ 2 A, 3 Hz ~ 10 kHz |
| 저항 | 100 Ω ~ 1 GΩ (2선/4선 선택), ±(0.010% + 0.001%) (1 kΩ ~ 100 kΩ, 1년) |
| 주파수·주기 | 3 Hz ~ 1 MHz, 0.006% (40 Hz ~ 1 MHz) |
| 정전용량 | 1 nF ~ 100 μF, ±(2.00% + 0.40%) (100 nF 이상 레인지) |
| 온도 측정 | 열전대 E/J/T/K/N/R/S/B, RTD Pt100 (-200 ~ 600 °C, 0.06 °C~), 서미스터 2.2 kΩ/5 kΩ/10 kΩ (-80 ~ 150 °C) |
| 측정 속도 | DCV 6½자리 5~100 rdg/s, 4½자리 최대 38,400 rdg/s |
| 입력 보호 | DCV·저항 600 V, ACV 400 Vrms, 전류 내부 250 V 2 A 퓨즈 |
| 내부 메모리 | 100 kSa 비휘발성 (타임스탬프 포함), USB 드라이브 저장 |
| 디스플레이 | 4.3형 컬러 TFT, WQVGA (480 x 272), LED 백라이트 |
| 인터페이스 | USB 호스트, USBTMC 디바이스 포트, LAN, 9핀 D-sub 디지털 I/O, 마이크로 GPIB (IEEE488) |
| 디지털 I/O | 알람 출력 4, 측정 종료(EOM) 출력 1, 외부 트리거 입력 1 |
| 원격 운용 | 내장 웹 인터페이스(가상 전면 패널), DAQ-Data Logger PC 소프트웨어 (최대 4대 동시 연결) |
| 입력 전원 | 100 ~ 240 VAC ±10%, 50/60 Hz, 최대 50 VA |
| 동작 온도 | 0 ~ 55 °C (보관 -40 ~ 70 °C) |
| 크기 (W x H x D) | 220 x 88 x 348.6 mm (랙, 고무 부트 제외) / 266.9 x 107 x 357.8 mm (벤치) |
| 무게 | 4.5 kg |
| 기본 구성품 | 전원 코드, USB 케이블, 드라이버 (옵션: 랙마운트 키트 RKDAQ) |
※ 제조사 데이터시트(DAQ3120 Series Datasheet, 101425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
