895
BK Precision 895는 DC와 20 Hz~1 MHz까지 측정 주파수를 넓힌 시리즈 상위 LCR 미터로, 0.05 % 기본 정확도로 L, C, R, Z, Q, D 등 12개 파라미터를 측정합니다. 5 mVrms~2 Vrms 가변 신호, 최대 66.7 mArms 구동 전류, ±5 V / ±50 mA DC 바이어스를 갖춰 고주파 인덕터와 세라믹 커패시터 평가에 적합합니다. USB, RS-232, LAN에 더해 GPIB 인터페이스까지 기본 탑재해 기존 자동화 시스템에도 그대로 연결됩니다.
1 MHz 측정과 GPIB까지 갖춘 시리즈 상위 정밀 LCR 미터

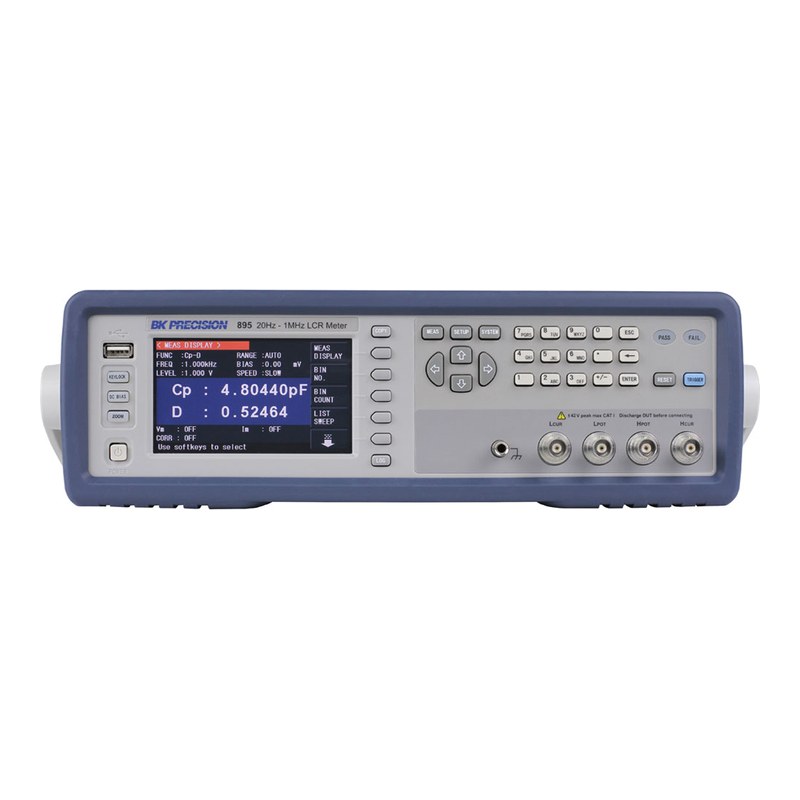

4.3인치 TFT 화면에서 측정값과 설정값, BIN 판정을 함께 확인하고 Zoom 모드로 측정값과 DUT 전압·전류를 크게 볼 수 있습니다. USB, RS-232, LAN, GPIB와 36핀 핸들러 단자로 SCPI 원격 제어와 선별 장비 연동이 가능합니다.
894/895 시리즈 데이터시트 (영문)자료실에서 보기 ›895의 특징
1 MHz 시험 주파수
20 Hz~1 MHz를 0.01 Hz 분해능으로 설정해 고주파 대역에서 쓰이는 인덕터, 페라이트, 커패시터 특성을 실제 동작 주파수로 확인합니다.
가변 AC 신호와 DC 바이어스
5 mVrms~2 Vrms AC 신호, 30 Ω·50 Ω·100 Ω 출력 임피던스, ±5 V / ±50 mA DC 바이어스를 조합해 다양한 시험 조건을 만듭니다.
201포인트 리스트 스윕
주파수, AC 전압·전류, DC 바이어스를 선형 또는 로그로 스윕하며 주·부 파라미터를 기록하고 포인트별 판정을 적용합니다.

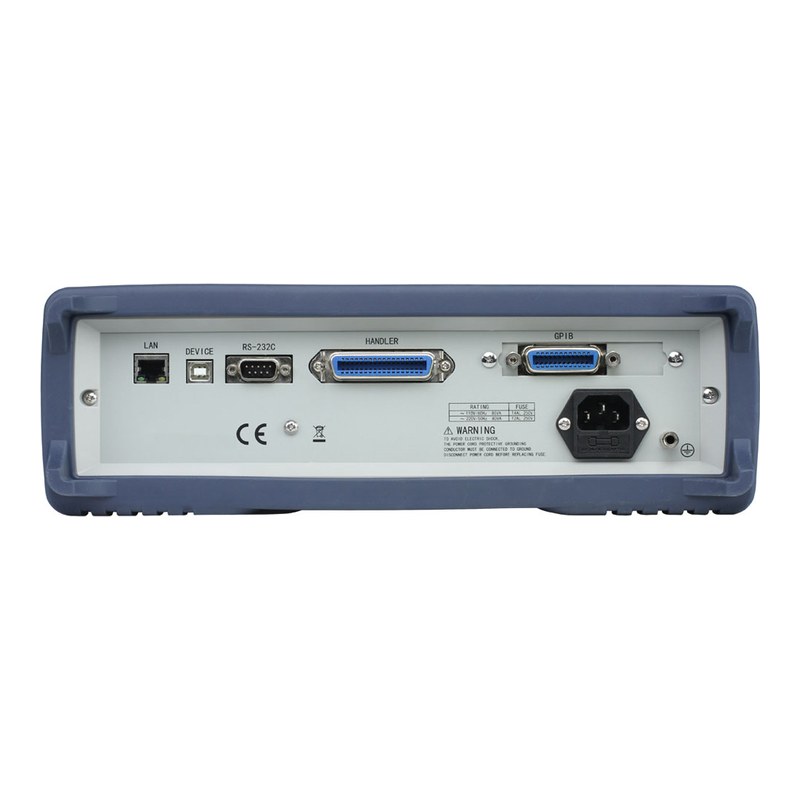

GPIB 포함 4종 인터페이스
USB, RS-232, LAN, GPIB를 모두 기본 제공해 SCPI 명령으로 자동 시험 시스템에 통합할 수 있습니다.

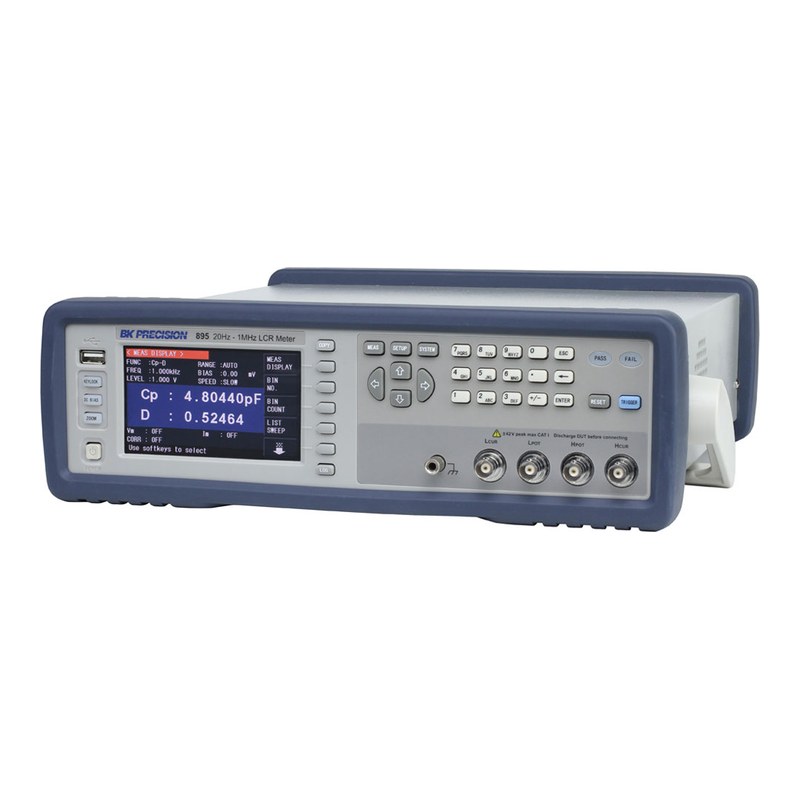

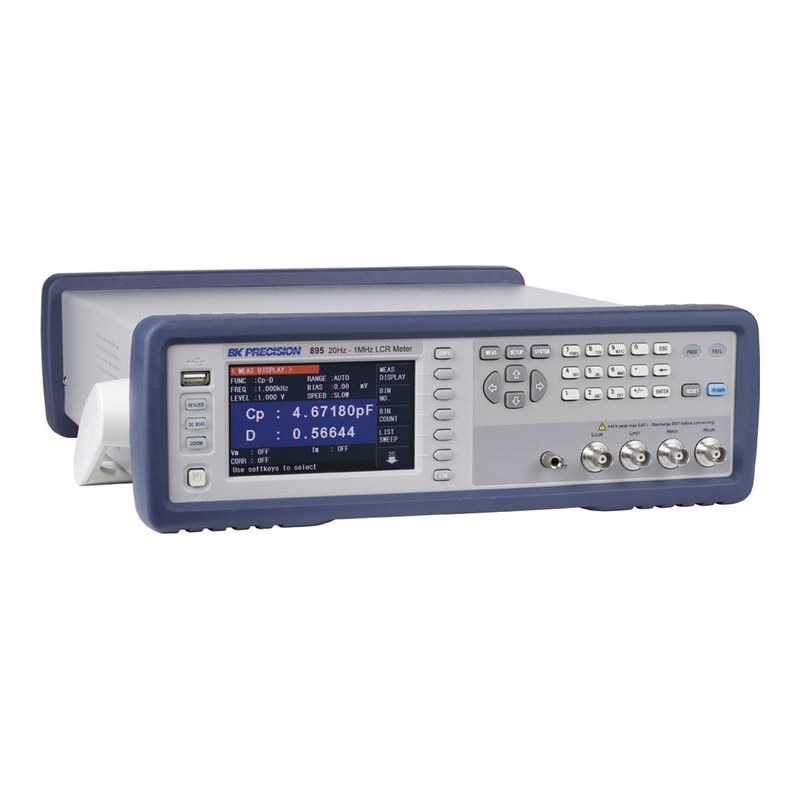

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 시험 주파수 | 기본 정확도 | AC 신호 레벨 | DC 바이어스 | 인터페이스 |
|---|---|---|---|---|---|
| 894 | 20 Hz~500 kHz | 0.05 % | 5 mVrms~2 Vrms | ±5 V / ±50 mA | USB, RS-232, LAN |
| 895 (이 상품) | 20 Hz~1 MHz | 0.05 % | 5 mVrms~2 Vrms | ±5 V / ±50 mA | USB, RS-232, LAN, GPIB |
이런 현장에 적합합니다
고주파 부품 개발
1 MHz 대역 인덕터·커패시터 특성 평가
자동 시험 시스템
GPIB·LAN 기반 ATE에 측정기 통합
생산 선별
13 ms 고속 측정과 핸들러로 부품 BIN 분류
변압기 시험
옵션 TL89T1로 권선비, 상호 인덕턴스, 누설 인덕턴스 평가
895 주요 사양
| 모델 | 895 |
|---|---|
| 측정 파라미터 | L, C, R, G, X, Z, Y, B, θ, Q, D, DCR |
| 변압기 측정 파라미터 | L2A, L2B, N, 1/N, M (옵션 TL89T1 픽스처 필요) |
| 시험 주파수 | 20 Hz~1 MHz (분해능 0.01 Hz, 정확도 0.01 %) |
| AC 신호 전압 | 5 mVrms~2 Vrms (ALC OFF, 정확도 10 % × 설정값 ± 2 mV) |
| AC 신호 전류 | 최대 66.7 mArms (출력 임피던스 30 Ω 기준) |
| 출력 임피던스 | 30 Ω, 50 Ω, 100 Ω (± 2 %) |
| ALC(자동 레벨 제어) | 전압 10 mVrms~1 Vrms, 전류 100 µArms~10 mArms |
| DC 바이어스 | -5 V~+5 V (분해능 0.01 mV) / -50 mA~+50 mA |
| 기본 정확도 | 0.05 % |
| DCR 측정 범위 | 0.01 Ω~100 MΩ |
| 측정 속도 | Fast 13 ms, Medium 67 ms, Slow 187 ms (≥10 kHz, 표시 갱신 제외) |
| 등가 회로 | 직렬, 병렬 |
| 보정 기능 | Open / Short / Load 보정, 케이블 길이 보상 0 m·1 m |
| 리스트 스윕 | 201포인트 (주파수, AC 전압·전류, DC 바이어스 전압·전류), 선형·로그 |
| 비교기(BIN 분류) | BIN1~BIN9, OUT, 보조 BIN AUX (10단계), 카운터 0~999,999 |
| 트리거 | Internal, Manual, External, Bus |
| 저장 | 내부 40개 설정, USB 메모리에 설정·화면·측정값·스윕 로그 저장 |
| 디스플레이 | 4.3인치 TFT 컬러 LCD |
| 인터페이스 | USB(USBTMC/가상 COM), RS-232, LAN, GPIB, 핸들러(36핀) |
| 전원 | 110/220 VAC ±10 %, 47~63 Hz, 최대 80 VA |
| 크기(W×H×D) | 280 × 88 × 370 mm (베젤 제외), 369 × 108 × 408 mm (베젤 포함) |
| 무게 | 5 kg |
| 안전 규격 | EN61010-1:2001 |
| 기본 구성품 | AC 전원 코드, 4선식 켈빈 클립 테스트 리드, 4단자 테스트 픽스처, 쇼팅 바 |
※ 제조사 데이터시트(894 & 895 Datasheet, v071123) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
