880-220V
BK Precision 880-220V는 100 Hz부터 100 kHz까지 5단 시험 주파수와 0.1 % 기본 정확도를 갖춘 40,000카운트 핸드헬드 LCR 미터로, 230 VAC 어댑터를 기본 구성한 220V 전원 버전입니다. 4단자 차폐 구조와 켈빈 클립 리드로 저임피던스 부품도 벤치형에 가깝게 측정하며 L, C, R, Z, DCR과 D, Q, θ, ESR을 표시합니다. 0.3·0.6·1 Vrms 신호 레벨과 측정 속도를 고를 수 있고 자동 감지 모드가 부품 종류를 스스로 판별합니다.
벤치형 기능을 손안에, 100 kHz·0.1 % 핸드헬드 LCR 미터
버튼 한 번으로 자동 감지 모드가 L·C·R과 직렬/병렬 등가 회로, 레인지를 맞춰 줍니다. 미니 USB(가상 COM)로 측정 데이터를 PC에 연속 전송하고 SCPI 명령이나 무료 소프트웨어로 기록·원격 조작할 수 있습니다.
878B 시리즈 데이터시트 (영문)자료실에서 보기 ›880-220V의 특징
4단자 차폐 측정
전류·감지 리드를 분리한 4단자 소켓과 가드 단자로 리드 임피던스와 접촉 저항 영향을 줄여 저임피던스 영역 정확도를 높입니다.
5단 시험 주파수와 신호 레벨 선택
100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz와 0.3·0.6·1 Vrms 레벨을 선택해 실제 사용 조건에 가깝게 측정합니다.
자동 감지 모드
한 번의 버튼 조작으로 부품 종류를 판별하고 적합한 직렬/병렬 모드와 레인지를 설정합니다.
풍부한 기본 구성품
켈빈 클립 리드(TL8KC1), SMD 트위저(TL8SM), 쇼팅 플레이트, Ni-MH 충전지, 230 V AC 어댑터가 모두 포함됩니다.

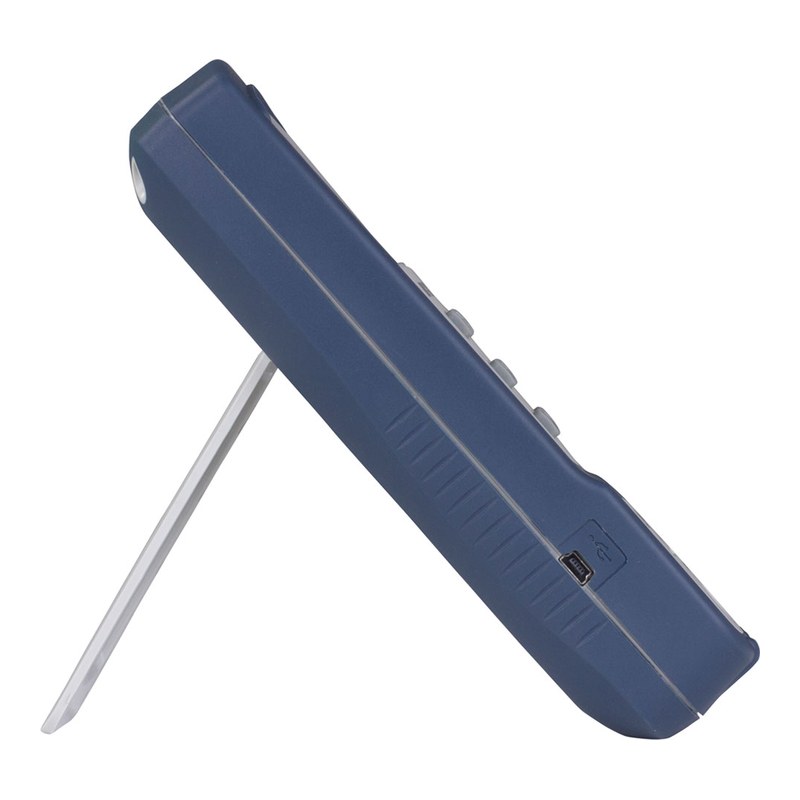

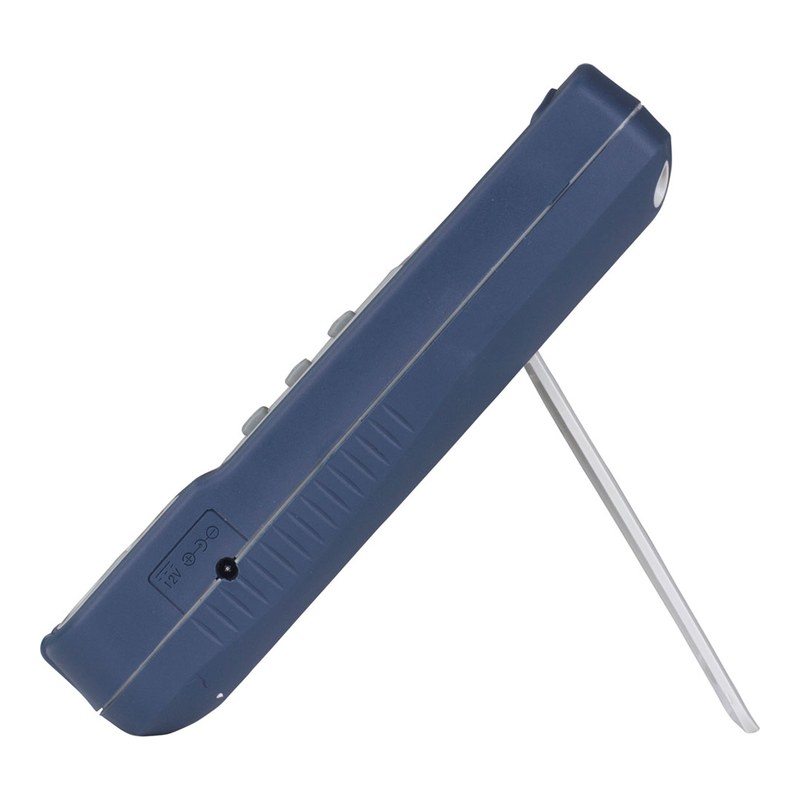

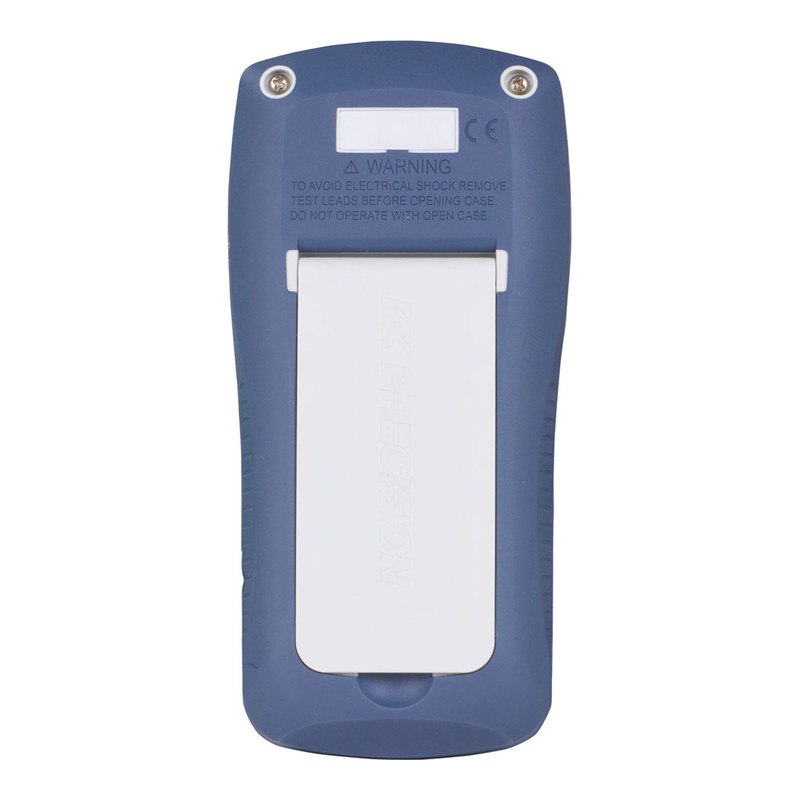

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 측정 파라미터 | 시험 주파수 | 기본 정확도 | 시험 신호 | AC 어댑터 |
|---|---|---|---|---|---|
| 878B | L, C, R, D, Q | 120 Hz, 1 kHz | 0.5 % | 0.6 Vrms | 옵션 |
| 879B | L, C, R, Z, D, Q, θ, ESR | 100 Hz~10 kHz (4단) | 0.5 % | 0.6 Vrms | 120 V용 포함 |
| 879B-220V | L, C, R, Z, D, Q, θ, ESR | 100 Hz~10 kHz (4단) | 0.5 % | 0.6 Vrms | 230 V용 포함 |
| 880 | L, C, R, Z, DCR, D, Q, θ, ESR | 100 Hz~100 kHz (5단) | 0.1 % | 0.3/0.6/1 Vrms | 120 V용 포함 |
| 880-220V (이 상품) | L, C, R, Z, DCR, D, Q, θ, ESR | 100 Hz~100 kHz (5단) | 0.1 % | 0.3/0.6/1 Vrms | 230 V용 포함 |
이런 현장에 적합합니다
부품 수리
회로 기판 수동 부품 고장 진단
전자 조립
SMD·리드 부품 값 확인
품질 관리
허용오차 모드로 부품 선별
현장 측정
충전지로 휴대하며 100 kHz 특성 확인
880-220V 주요 사양
| 모델 | 880-220V (880, 220V 전원 버전) |
|---|---|
| 측정 파라미터 | L, C, R, Z, DCR / D, Q, θ, ESR |
| 표시 | 주 표시 40,000카운트, 부 표시 10,000카운트, 백라이트 |
| 시험 주파수 | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz (±0.02 %) |
| 시험 신호 레벨 | 0.3 Vrms, 0.6 Vrms, 1 Vrms (DCR: 1 Vdc) |
| 기본 정확도 | 0.1 % |
| 인덕턴스 범위 | 4 µH~1000 H 레인지 |
| 커패시턴스 범위 | 4 pF~20 mF 레인지 |
| 저항/임피던스 범위 | 0.4 Ω~10 MΩ 레인지 |
| DCR 범위 | 0.4 Ω~20 MΩ 레인지 (최고 0.1 % + 2 digits) |
| 등가 회로 | 직렬, 병렬 |
| 측정 단자 | 3단자, 5단자 소켓(4단자 + 가드) |
| 측정 속도 | LCRZ 4회/초(Fast), 1.5회/초(Slow) / DCR 3회/초(Fast), 2.5회/초(Slow) |
| 부가 기능 | 자동 감지, 상대값, 허용오차(1·5·10·20 %), 데이터 홀드, Min/Max/Avg |
| 인터페이스 | 미니 USB(가상 COM), SCPI |
| 자동 전원 꺼짐 | 5, 15, 30, 60분, 해제 |
| 전원 | 9 V 배터리(Ni-MH 충전지 포함) 또는 외부 AC 어댑터(DC 12~15 V) |
| AC 어댑터 | 230 VAC 어댑터 포함 (220V 전원 버전) |
| 배터리 사용 시간 | Ni-MH 약 6시간, 알카라인 약 16시간 |
| 크기(L×W×H) | 190 × 90 × 41 mm |
| 무게 | 348 g (배터리 제외) |
| 안전 규격 | EN61010-1:2001 |
| 기본 구성품 | 바나나-악어 클립 리드, Ni-MH 9 V 충전지, 미니 USB 케이블, 퀵 스타트 가이드, 230 V AC 어댑터, 쇼팅 플레이트, 4단자 차폐 켈빈 클립 리드(TL8KC1), SMD 트위저(TL8SM) |
※ 제조사 데이터시트(880 Datasheet, Models 878B/879B/880, v091616) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
