879B-220V
BK Precision 879B-220V는 100 Hz, 120 Hz, 1 kHz, 10 kHz 4단 시험 주파수로 L, C, R, Z를 측정하고 D, Q, θ, ESR을 함께 표시하는 40,000카운트 핸드헬드 LCR 미터입니다. 230 VAC 어댑터를 기본 포함한 220V 전원 버전으로, 배터리 없이 벤치에서도 바로 사용할 수 있습니다. 1 Ω~1000 Ω ESR 레인지로 용량은 정상이지만 손실이 커진 불량 커패시터를 찾아냅니다.
ESR까지 확인하는 4단 주파수 핸드헬드 LCR 미터
주 표시와 부 표시를 동시에 보여 주는 듀얼 디스플레이와 백라이트로 측정값을 한눈에 확인합니다. 미니 USB(가상 COM)로 PC에 측정 데이터를 연속 전송하고 SCPI 명령이나 무료 소프트웨어로 기록할 수 있습니다.
878B 시리즈 데이터시트 (영문)자료실에서 보기 ›879B-220V의 특징
ESR 측정
커패시터의 등가 직렬 저항을 측정해 용량값만으로는 드러나지 않는 열화·불량을 판별합니다.
4단 시험 주파수
100 Hz, 120 Hz, 1 kHz, 10 kHz 중에서 선택해 전원용 대용량 커패시터부터 소용량 인덕터까지 측정합니다.
빠른 자동 레인지
개선된 자동 레인지 회로로 레인지를 직접 고르지 않고 빠르게 측정값을 얻습니다.
허용오차·기록 기능
1·5·10·20 % 허용오차 판정을 소리와 화면으로 알려 주고 데이터 홀드, Min/Max/Avg 기록, 상대값 모드를 지원합니다.

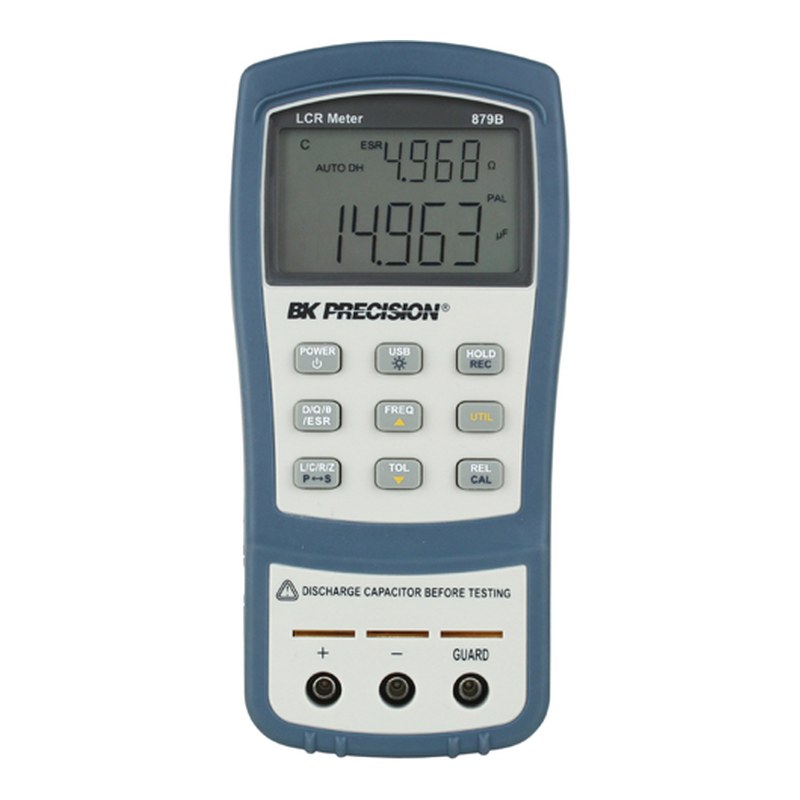

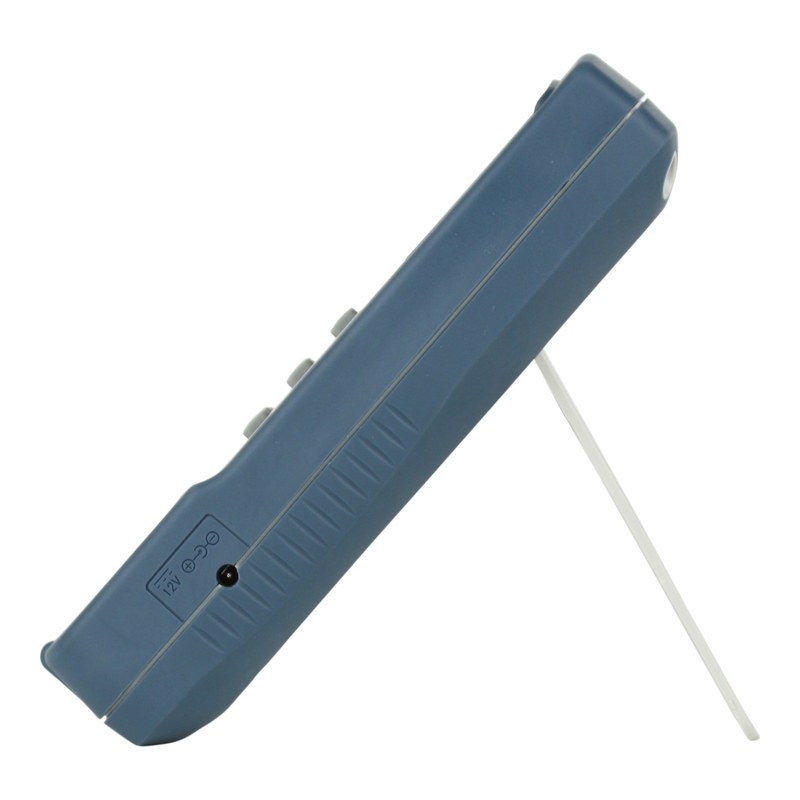

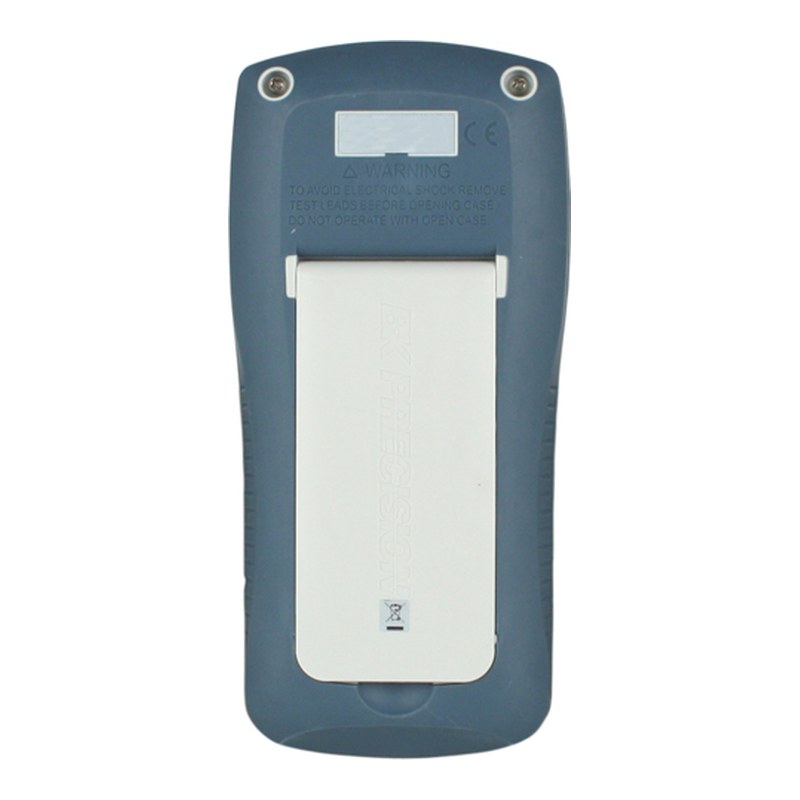

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 측정 파라미터 | 시험 주파수 | 기본 정확도 | 시험 신호 | AC 어댑터 |
|---|---|---|---|---|---|
| 878B | L, C, R, D, Q | 120 Hz, 1 kHz | 0.5 % | 0.6 Vrms | 옵션 |
| 879B | L, C, R, Z, D, Q, θ, ESR | 100 Hz~10 kHz (4단) | 0.5 % | 0.6 Vrms | 120 V용 포함 |
| 879B-220V (이 상품) | L, C, R, Z, D, Q, θ, ESR | 100 Hz~10 kHz (4단) | 0.5 % | 0.6 Vrms | 230 V용 포함 |
| 880 | L, C, R, Z, DCR, D, Q, θ, ESR | 100 Hz~100 kHz (5단) | 0.1 % | 0.3/0.6/1 Vrms | 120 V용 포함 |
| 880-220V | L, C, R, Z, DCR, D, Q, θ, ESR | 100 Hz~100 kHz (5단) | 0.1 % | 0.3/0.6/1 Vrms | 230 V용 포함 |
이런 현장에 적합합니다
전원 장치 수리
전해 커패시터 ESR 점검
부품 수리
회로 기판 수동 부품 고장 진단
전자 조립
조립 전 부품 값 확인
품질 관리
허용오차 모드로 부품 선별
879B-220V 주요 사양
| 모델 | 879B-220V (879B, 220V 전원 버전) |
|---|---|
| 측정 파라미터 | L, C, R, Z / D, Q, θ, ESR |
| 표시 | 주 표시 40,000카운트, 부 표시 10,000카운트, 백라이트 |
| 시험 주파수 | 100 Hz, 120 Hz, 1 kHz, 10 kHz (±0.02 %) |
| 시험 신호 레벨 | 0.6 Vrms (일반) |
| 기본 정확도 | 0.5 % |
| 인덕턴스 범위 | 40 µH~1000 H 레인지 |
| 커패시턴스 범위 | 40 pF~20 mF 레인지 |
| 저항/임피던스 범위 | 4 Ω~10 MΩ 레인지 |
| ESR 범위 | 1 Ω~1000 Ω 레인지 (최대 표시 999.9 Ω, 최고 0.5 % + 2 digits) |
| 등가 회로 | 직렬, 병렬 |
| 측정 단자 | 3단자 소켓(2단자 + 가드) |
| 측정 속도 | 1.5회/초 |
| 허용오차 모드 | 1 %, 5 %, 10 %, 20 % |
| 부가 기능 | 상대값, 데이터 홀드, Min/Max/Avg, 전원 투입 상태 설정 |
| 인터페이스 | 미니 USB(가상 COM), SCPI |
| 자동 전원 꺼짐 | 5, 15, 30, 60분, 해제 |
| 전원 | 9 V 배터리 또는 외부 AC 어댑터(DC 12~15 V) |
| AC 어댑터 | 230 VAC 어댑터 포함 (220V 전원 버전) |
| 배터리 사용 시간 | 알카라인 약 16시간 |
| 크기(L×W×H) | 190 × 90 × 41 mm |
| 무게 | 348 g (배터리 제외) |
| 안전 규격 | EN61010-1:2001 |
| 기본 구성품 | 바나나-악어 클립 리드, 9 V 배터리, 미니 USB 케이블, 사용 설명서, 230 V AC 어댑터 |
※ 제조사 데이터시트(878B Series Datasheet, Models 878B/879B/880, v091616) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
