5493CGPIB
BK Precision 5493CGPIB는 5493C에 GPIB 인터페이스를 더한 6½자리 고정밀 벤치형 디지털 멀티미터입니다. DCV 기본 정확도 0.0035 %(35 ppm), 최대 1000회/초 측정과 후면 입력 단자를 그대로 갖추고, USB·LAN·RS-232·GPIB 네 가지 인터페이스로 GPIB 기반 정밀 시험 시스템에 바로 통합할 수 있습니다.
6½자리 35 ppm 정밀도에 GPIB를 더한 시스템용 DMM
후면에 GPIB 포트와 입력 단자가 함께 있어 랙에 설치한 상태로 배선과 통신을 모두 뒤쪽에서 처리할 수 있습니다. 4.3인치 컬러 LCD의 바 미터, 트렌드 차트, 히스토그램 화면과 LabVIEW 드라이버, 운용 소프트웨어를 지원합니다.
5490C 시리즈 데이터시트 (영문)자료실에서 보기 ›5493CGPIB의 특징
GPIB 인터페이스 기본 탑재
USB, LAN, RS-232와 함께 GPIB를 제공해 기존 GPIB 버스 시험 장비와 프로그램을 바꾸지 않고 연결할 수 있습니다.
35 ppm 정밀 측정
10 V 레인지 1년 정확도 ±(0.0035 % + 0.0005 %), 0.1 µV 전압 분해능, 10 µΩ 저항 분해능을 제공합니다.

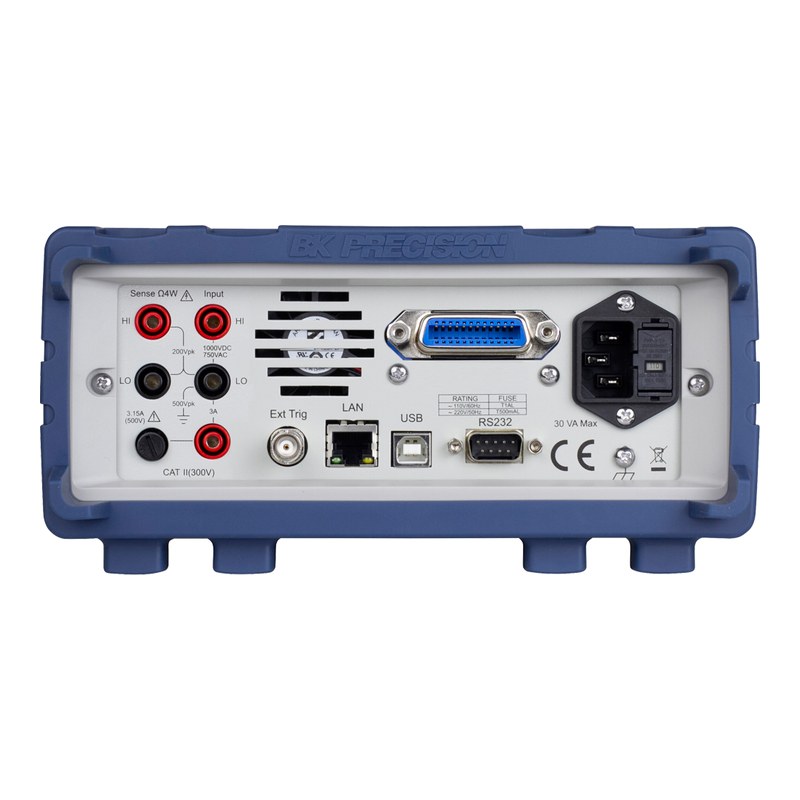

후면 입력 단자
후면 입력 단자와 GPIB 포트를 함께 사용해 랙 마운트 시스템 배선을 깔끔하게 정리합니다.
고속 측정과 버퍼
최대 1000회/초 측정과 10,000 리딩 내부 버퍼로 자동 시험 처리량을 높입니다.

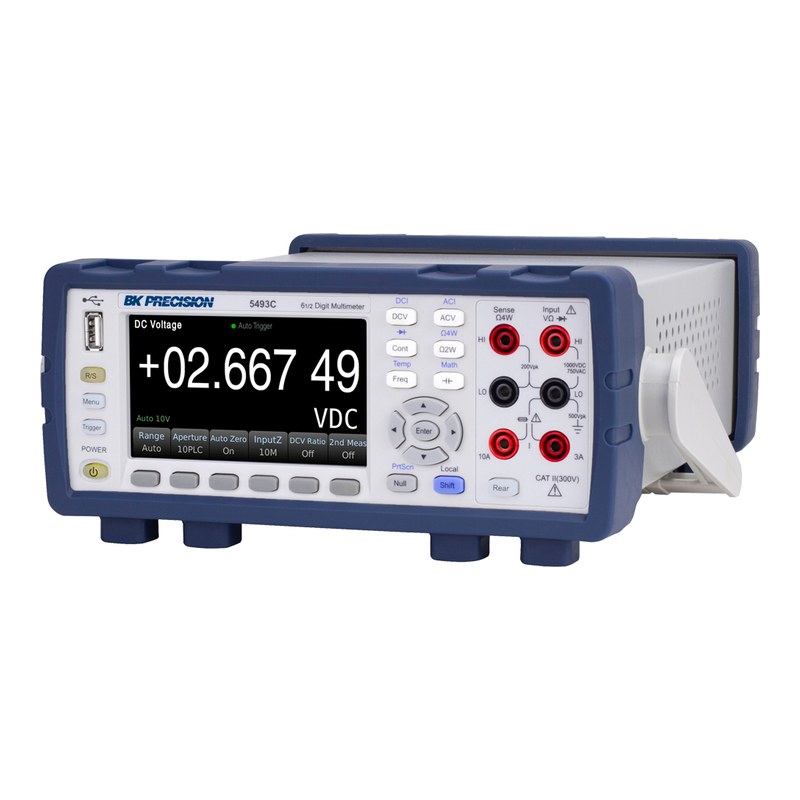

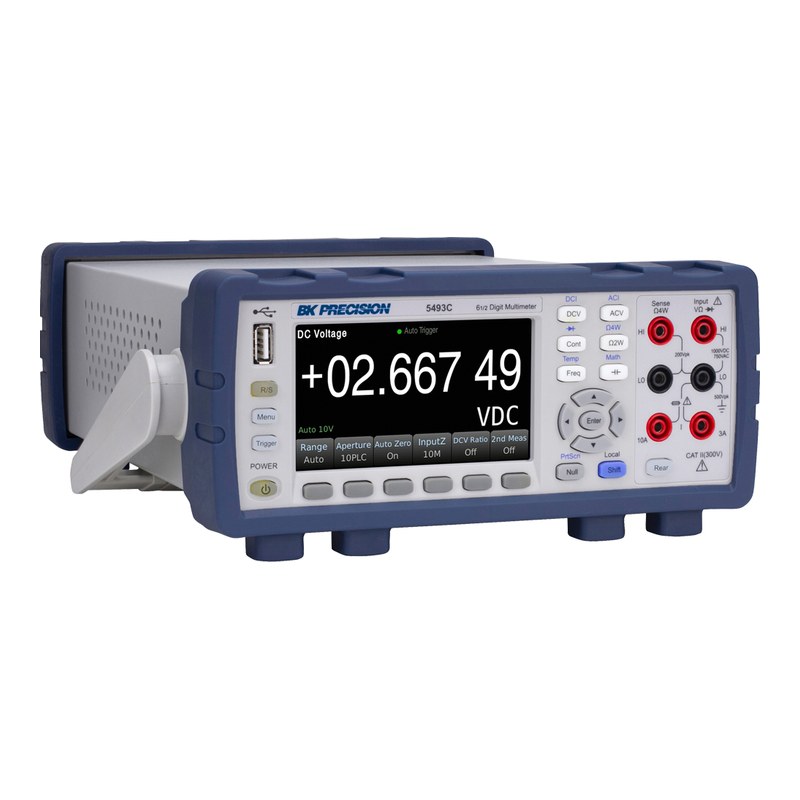

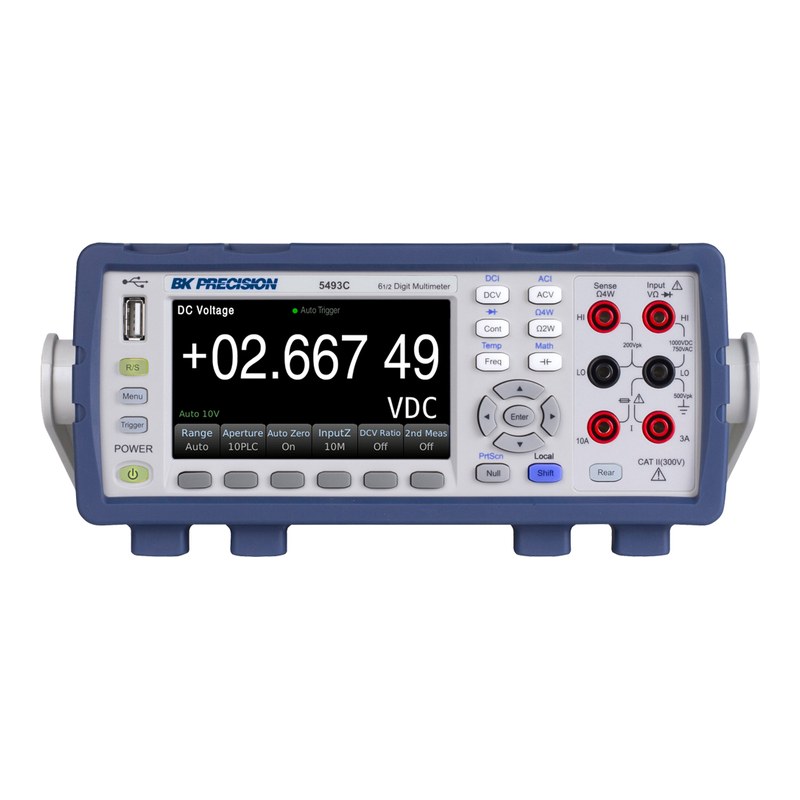

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 표시 자릿수 | DCV 기본 정확도 | 후면 입력 단자 | 인터페이스 |
|---|---|---|---|---|
| 5492C | 5½자리 | 0.010 % (100 ppm) | - | USB, LAN, RS-232 |
| 5492CGPIB | 5½자리 | 0.010 % (100 ppm) | - | USB, LAN, RS-232, GPIB |
| 5493C | 6½자리 | 0.0035 % (35 ppm) | 있음 | USB, LAN, RS-232 |
| 5493CGPIB (이 상품) | 6½자리 | 0.0035 % (35 ppm) | 있음 | USB, LAN, RS-232, GPIB |
이런 현장에 적합합니다
GPIB 자동 시험
정밀 측정이 필요한 GPIB 기반 ATE 시스템
교정·품질 관리
기준 전압·저항 확인과 비교 측정
연구·개발
센서·저잡음 회로 정밀 측정과 데이터 수집
시험 랙 구성
후면 입력과 GPIB를 이용한 랙 시스템
5493CGPIB 주요 사양
| 모델 | 5493CGPIB |
|---|---|
| 표시 | 6½자리 (최대 1.199999 표시, 1,200,000 카운트) |
| 측정 기능 | DCV, ACV, DCI, ACI, 2선·4선 저항, 정전용량, 주파수, 다이오드, 온도, 도통, DCV 비율(±12 V 이내) (12가지) |
| DC 전압 | 100 mV~1000 V, 최고 분해능 0.1 µV |
| DCV 기본 정확도 | ±(0.0035 % + 0.0005 %) (10 V 레인지, 1년), 24시간 ±(0.0015 % + 0.0004 %) |
| AC 전압 | 100 mV~750 V, 3 Hz~300 kHz, ±(0.06 % + 0.06 %) (10 Hz~20 kHz, 1년) |
| DC 전류 | 100 µA~10 A, 최고 분해능 0.1 nA, ±(0.050 % + 0.005 %) (100 mA 레인지, 1년) |
| AC 전류 | 100 µA~10 A, 3 Hz~10 kHz, ±(0.10 % + 0.04 %) (100 µA~1 A, 10 Hz~5 kHz) |
| 저항(2선·4선) | 10 Ω~100 MΩ, 최고 분해능 10 µΩ, ±(0.0100 % + 0.0010 %) (1 kΩ~1 MΩ 레인지, 1년) |
| 정전용량 | 1 nF~10 mF, ±(1.0 % + 0.10 %) (10 nF~100 µF 레인지, 1년) |
| 주파수 | 2 Hz~1 MHz, ±0.010 % (100 Hz 이상, 1년) |
| 도통·다이오드 | 도통 1 kΩ / 다이오드 5 V 레인지, 시험 전류 1 mA |
| 온도 | Pt100(DIN/IEC 751), 5 kΩ 서미스터 프로브 |
| True RMS | AC 전압·전류 True RMS 측정, 저주파 필터 3 / 20 / 200 Hz |
| 측정 속도 | 최대 1000회/초 |
| 메모리·분석 | 내부 버퍼 10,000 리딩, 히스토그램·바 미터·트렌드 차트, 통계(Min/Max/Pk-Pk/평균/표준편차) |
| 연산 기능 | Null, dB, dBm, %, mx+b, Run/Stop, 리밋 판정, 프로브 홀드 |
| 인터페이스 | USB(USBTMC) 디바이스, LAN, RS-232, GPIB, 전면 USB 호스트, 외부 트리거 입력, SCPI |
| 입력 단자 | 전면 + 후면 (랙 설치용) |
| 디스플레이 | 4.3인치 고대비 컬러 LCD |
| 안전 규격 | EN 61010-1:2010, 저전압 지침(LVD) 2014/35/EU |
| 입력 전원 | 110 V/220 V ±10 %, 50/60 Hz, 30 VA 이하 |
| 사용 온도 | 0~40 °C |
| 크기(W × H × D) | 225 × 100 × 355 mm |
| 무게 | 2.5 kg |
| 기본 구성품 | 전원 코드, USB 케이블, 테스트 리드, 예비 퓨즈 |
※ 제조사 데이터시트(5490C Series Digital Multimeters Datasheet v051126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
