5492CGPIB
BK Precision 5492CGPIB는 5492C에 GPIB 인터페이스를 추가한 5½자리 벤치형 디지털 멀티미터입니다. DCV 기본 정확도 0.010 %, 최대 1000회/초 측정 속도와 12가지 측정 기능은 그대로이며, USB·LAN·RS-232에 GPIB까지 갖춰 기존 GPIB 기반 자동 시험 장비에 바로 연결할 수 있습니다.
GPIB까지 4종 인터페이스, 기존 ATE에 그대로 들어가는 5½자리 DMM

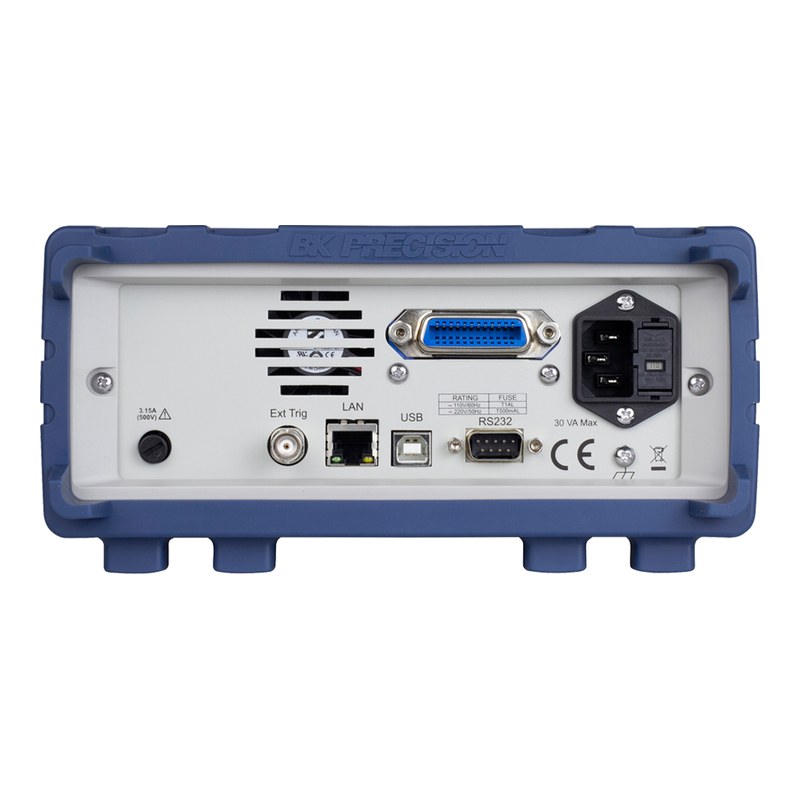

후면에 GPIB 포트가 추가되어 USB(USBTMC), LAN, RS-232와 함께 네 가지 방식으로 원격 제어할 수 있습니다. 4.3인치 컬러 LCD의 바 미터, 트렌드 차트, 히스토그램 화면과 전면 USB 호스트 저장 기능도 동일하게 지원합니다.
5490C 시리즈 데이터시트 (영문)자료실에서 보기 ›5492CGPIB의 특징
GPIB 인터페이스 기본 탑재
USB, LAN, RS-232에 더해 GPIB를 갖춰 GPIB 버스로 구성된 시험 랙이나 레거시 프로그램에서 그대로 사용할 수 있습니다.
12가지 측정 기능
DCV, ACV, DCI, ACI, 2선·4선 저항, 정전용량, 주파수, 다이오드, 온도, 도통, DCV 비율을 측정합니다.
고속 측정과 버퍼
최대 1000회/초로 측정하고 내부 버퍼에 10,000개 리딩을 저장해 자동 시험의 처리량을 높입니다.
통계·연산 분석
Min, Max, Pk-Pk, 평균, 표준편차 통계와 Null, dB, dBm, %, mx+b 연산을 동시에 표시합니다.

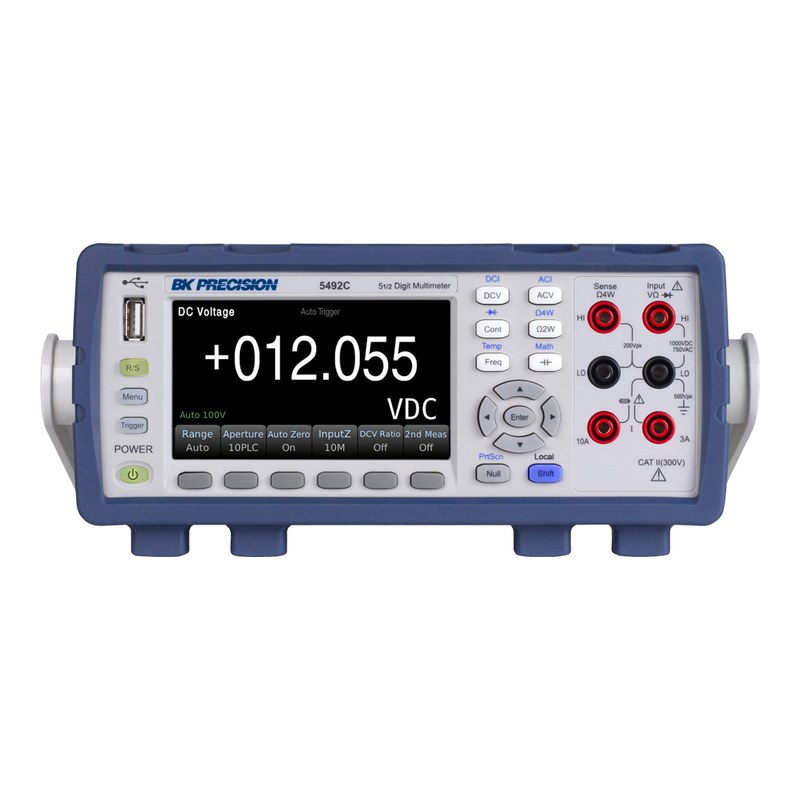

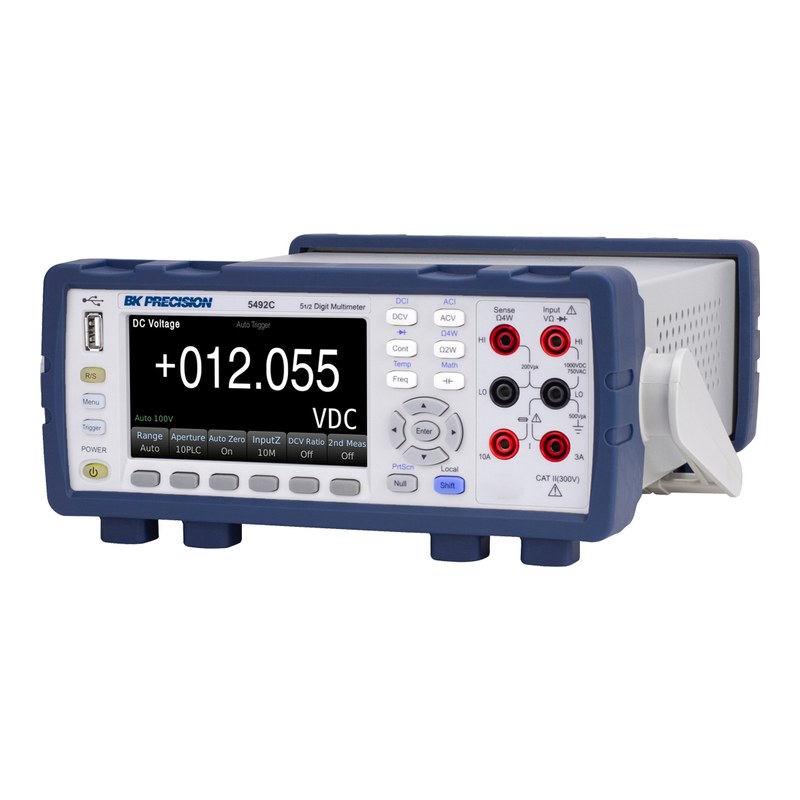

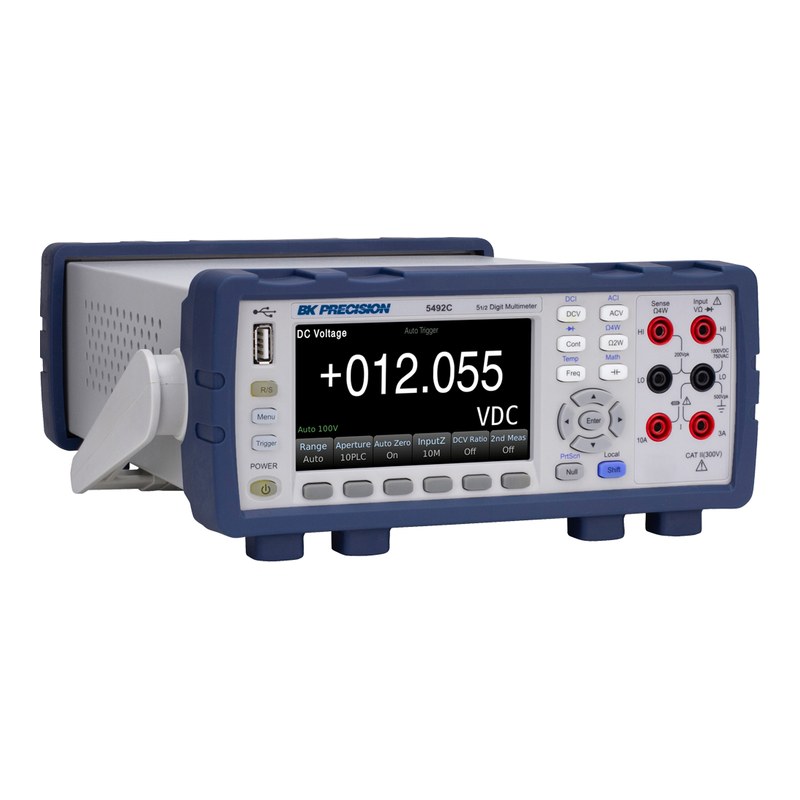

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 표시 자릿수 | DCV 기본 정확도 | 후면 입력 단자 | 인터페이스 |
|---|---|---|---|---|
| 5492C | 5½자리 | 0.010 % (100 ppm) | - | USB, LAN, RS-232 |
| 5492CGPIB (이 상품) | 5½자리 | 0.010 % (100 ppm) | - | USB, LAN, RS-232, GPIB |
| 5493C | 6½자리 | 0.0035 % (35 ppm) | 있음 | USB, LAN, RS-232 |
| 5493CGPIB | 6½자리 | 0.0035 % (35 ppm) | 있음 | USB, LAN, RS-232, GPIB |
이런 현장에 적합합니다
GPIB 자동 시험
기존 GPIB 기반 ATE 시스템 구성·교체
생산 라인
고속 측정과 리밋 판정을 이용한 양산 검사
연구·개발
다중 계측기 연동 측정과 데이터 수집
서비스·수리
전압·전류·저항 점검과 고장 진단
5492CGPIB 주요 사양
| 모델 | 5492CGPIB |
|---|---|
| 표시 | 5½자리 (최대 119.999 표시, 120,000 카운트) |
| 측정 기능 | DCV, ACV, DCI, ACI, 2선·4선 저항, 정전용량, 주파수, 다이오드, 온도, 도통, DCV 비율(±12 V 이내) (12가지) |
| DC 전압 | 100 mV~1000 V, 최고 분해능 1 µV |
| DCV 기본 정확도 | ±(0.010 % + 0.005 %) (1 V~1000 V 레인지, 1년) |
| AC 전압 | 100 mV~750 V, 3 Hz~300 kHz, ±(0.10 % + 0.03 %) (20 Hz~20 kHz) |
| DC 전류 | 100 µA~10 A, ±(0.050 % + 0.005 %) (1 mA·100 mA 레인지) |
| AC 전류 | 100 µA~10 A, 3 Hz~10 kHz, ±(0.20 % + 0.04 %) (100 µA~1 A, 20 Hz~10 kHz) |
| 저항(2선·4선) | 10 Ω~100 MΩ, ±(0.030 % + 0.004 %) (1 kΩ~1 MΩ 레인지) |
| 정전용량 | 1 nF~10 mF, ±(0.5 % + 0.1 %) (10 nF~1 mF 레인지) |
| 주파수 | 3 Hz~1 MHz |
| 도통·다이오드 | 도통 1 kΩ / 다이오드 5 V 레인지, 시험 전류 1 mA |
| 온도 | Pt100(DIN/IEC 751), 5 kΩ 서미스터 프로브 |
| True RMS | AC 전압·전류 True RMS 측정, 저주파 필터 3 / 20 / 200 Hz |
| 측정 속도 | 최대 1000회/초 |
| 메모리·분석 | 내부 버퍼 10,000 리딩, 히스토그램·바 미터·트렌드 차트, 통계(Min/Max/Pk-Pk/평균/표준편차) |
| 연산 기능 | Null, dB, dBm, %, mx+b, Run/Stop, 리밋 판정, 프로브 홀드 |
| 인터페이스 | USB(USBTMC) 디바이스, LAN, RS-232, GPIB, 전면 USB 호스트, 외부 트리거 입력, SCPI |
| 입력 단자 | 전면 |
| 디스플레이 | 4.3인치 고대비 컬러 LCD |
| 안전 규격 | EN 61010-1:2010, 저전압 지침(LVD) 2014/35/EU |
| 입력 전원 | 110 V/220 V ±10 %, 50/60 Hz, 30 VA 이하 |
| 사용 온도 | 0~40 °C |
| 크기(W × H × D) | 225 × 100 × 355 mm |
| 무게 | 2.5 kg |
| 기본 구성품 | 전원 코드, USB 케이블, 테스트 리드, 예비 퓨즈 |
※ 제조사 데이터시트(5490C Series Digital Multimeters Datasheet v051126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
