5335C
BK Precision 5335C는 최대 600 Vrms, 20 Arms를 직접 입력받아 DC와 0.5 Hz~100 kHz 대역에서 전력과 전력 품질을 분석하는 단상 디지털 파워미터입니다. 전압·전류 기본 정확도 ±(0.1 % + 0.2 % F.S.)로 유효·무효·피상 전력, 역률, 위상, 주파수를 측정하고 최대 12개 파라미터를 한 화면에 동시에 표시합니다. 50차 고조파 분석, 전력량 적산, 오실로스코프 모드를 갖춰 인버터·UPS·모터·가전제품의 소비 전력 평가에 적합합니다.
600 V / 20 A 직접 입력, 50차 고조파까지 보는 단상 파워미터
4.3인치 컬러 LCD와 전용 기능 키로 미터, 고조파, 적산, 오실로스코프 4가지 모드를 바로 전환하며 화면은 전면 USB 메모리에 저장됩니다. 후면의 USB(USBTMC), RS-232, LAN 인터페이스로 원격 제어와 데이터 수집이 가능하고, 20 A를 넘는 전류는 외부 전류 센서 입력으로 측정합니다.
5335C 파워미터 데이터시트 (영문)자료실에서 보기 ›5335C의 특징
50차 고조파 분석
고조파별 전압, 전류, 유효·무효 전력, 위상을 리스트나 막대 그래프로 표시하고 THD를 50차까지 평가합니다. 고조파 규격 사전 적합성 시험에도 활용할 수 있습니다.
전력량 적산
자동 레인지 전환을 적용한 전류 적산과 유효전력 적산(Wh) 기능으로 계통 연계 시스템의 소비·생산 전력량을 정확하게 측정합니다.
오실로스코프 모드
2채널, 100 kS/s 샘플링으로 전압과 전류 파형을 시간 영역에서 확인할 수 있어 돌입 전류나 왜곡 파형을 직관적으로 파악합니다.
외부 전류 센서 입력
50 mV~2 V, 2.5 V~10 V 두 가지 센서 입력 범위를 지원해 20 A 이상 대전류도 산업용 표준 전류 트랜스듀서로 측정할 수 있습니다.

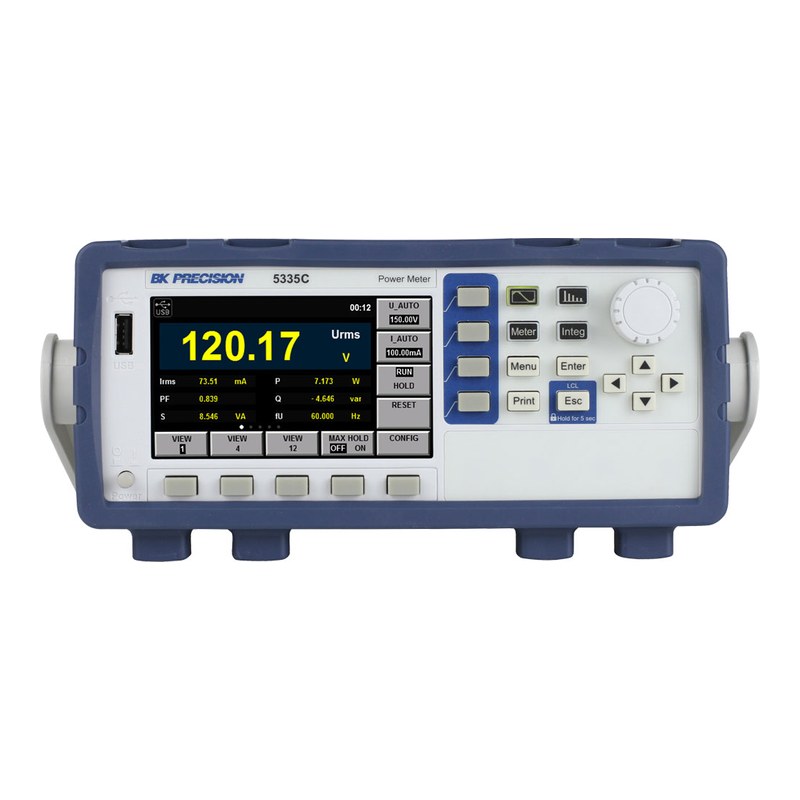

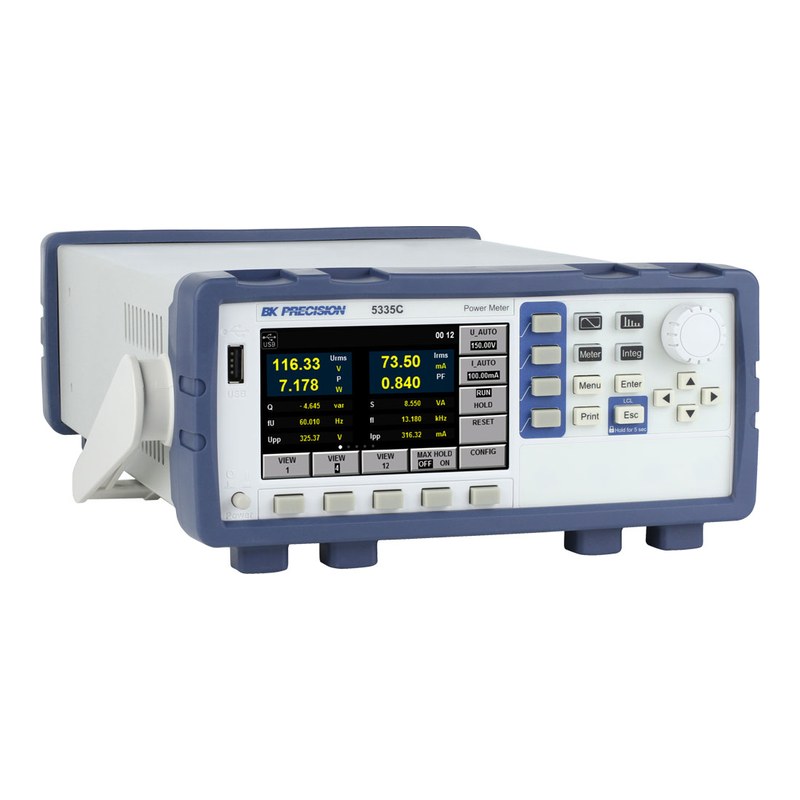

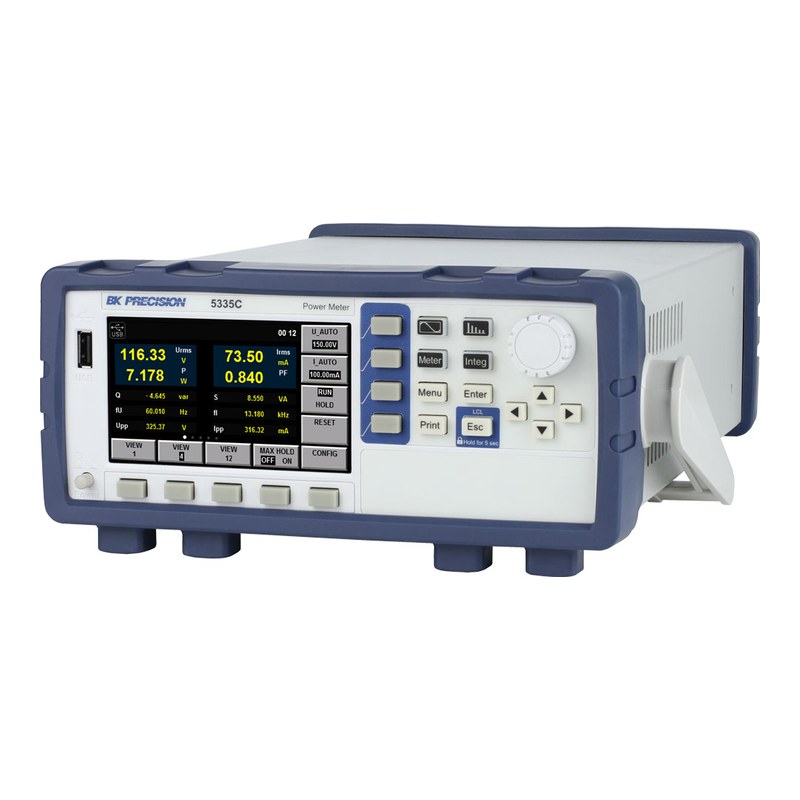

제품 외관
이런 현장에 적합합니다
인버터·태양광
계통 연계 장치의 매전·매입 전력량과 전력 품질 분석
모터·PWM 구동
0.5 Hz~100 kHz 입력으로 속도 제어 모터의 전력 측정
가전·전자제품
대기 전력, 소비 전력, 역률 평가와 고조파 사전 시험
UPS·전원장치
돌입 전류, 전압 서지 포착과 효율 측정
5335C 주요 사양
| 모델 | 5335C |
|---|---|
| 제품 종류 | 단상 AC/DC 디지털 파워미터 |
| 전압 레인지 | CF 3: 15 / 30 / 60 / 150 / 300 / 600 V, CF 6: 7.5 / 15 / 30 / 75 / 150 / 300 V |
| 전류 레인지(직접 입력) | CF 3: 5 mA~20 A (12개 레인지), CF 6: 2.5 mA~10 A |
| 외부 센서 입력 | 50 mV~2 V, 2.5 V~10 V |
| 전압·전류 정확도 | ±(0.1 % + 0.2 % F.S.) (DC~1 kHz) |
| 유효전력 정확도 | DC: ±(0.1 % + 0.2 % F.S.), 45~66 Hz: ±(0.1 % + 0.1 % F.S.) |
| 입력 대역폭 | DC, 0.5 Hz~100 kHz |
| 측정 항목 | 전압, 전류, 유효·무효·피상 전력, 역률, 위상각, 주파수, 최대/최소값, 파고율, 적산, 고조파 왜율, THD |
| 주파수 측정 정확도 | ±0.06 % |
| 고조파 측정 | DC~50차, PLL 동기, FFT 1024 포인트 |
| 적산 기능 | 총 전력, 총 전류, 최대·최소 전력 (자동 레인지 전환) |
| 오실로스코프 기능 | 2채널(전압·전류), 대역폭 10 kHz, 100 kS/s, 300 포인트/채널 |
| A/D 변환 | 전압·전류 동시 변환, 18비트, 최대 변환 속도 10 µs |
| 필터 | 라인 필터(차단 주파수 500 Hz), 주파수 필터(500 Hz 저역 통과) |
| 전압 입력 임피던스 | 2 MΩ + 13 pF 병렬 (typical) |
| 디스플레이 | 4.3인치 TFT 컬러 LCD, 480 × 272 |
| 인터페이스 | USB(USBTMC), RS-232, LAN, 트리거 입력, 전면 USB 호스트 |
| 안전 등급 | IEC 61010-1, EN 61010-1, 600 V CAT II |
| 입력 전원 | 100~240 VAC, 50/60 Hz, 최대 50 VA |
| 사용 온도 | 5~40 °C, 20~80 %RH (결로 없음) |
| 크기(W × H × D) | 214.5 × 88.2 × 354.6 mm |
| 무게 | 2.8 kg |
| 기본 구성품 | 시작 매뉴얼, 사용 설명서(다운로드), AC 전원 코드, USB A-B 케이블 |
※ 제조사 데이터시트(5335C Power Meter Datasheet v120221) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
