MDL4U502B
BK Precision MDL4U502B는 600 V, 15 A 2채널 고전압 DC 전자로드 모듈로 한 채널에 최대 250 W, 합계 300 W를 배분합니다. MDL4UB 시리즈에 새로 추가된 고전압 2채널 모델로, CV Low 레인지가 0.1~60 V여서 중간 전압 시험에도 분해능을 확보합니다.
600 V 고전압 2채널, 합계 300 W 모듈
두 채널을 독립 또는 동기 운전하며 전면·후면 입력 단자로 연결합니다. 메인프레임의 LAN, GPIB, USB, RS232와 SCPI로 원격 제어하고 LabVIEW 드라이버·운용 소프트웨어를 사용할 수 있습니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U502B의 특징
고전압 2채널
채널당 최대 600 V, 15 A로 고전압 출력 두 개를 한 슬롯에서 시험합니다.
CV 0.1~60 V Low 레인지
Low 0.1~60 V, High 0.1~600 V 레인지와 ± (0.025% + 0.025% F.S.) CV 정확도를 제공합니다.
보호 기능
OVP 630 V, OPP 275 W, OCP 16.5 A(High), OTP 90 °C와 역전압 보호를 갖췄습니다.
1.5 A/µs 슬루율
High 레인지 0.001~1.5 A/µs, Low 0.0001~0.3 A/µs로 과도 시험을 수행합니다.

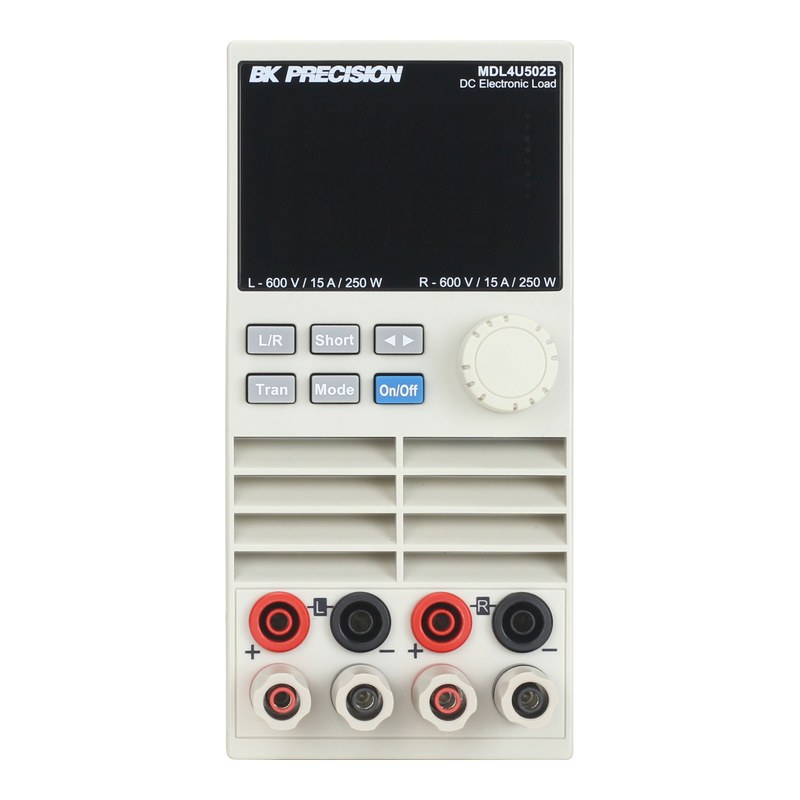

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B (이 상품) | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
고전압 다출력 전원
두 고전압 출력 동시 부하 시험
태양광 모듈
패널·스트링 2계통 병행 평가
LED 드라이버
고전압 출력 드라이버 부하 시험
고전압 ATE
채널 밀도 높은 고전압 양산 검사
MDL4U502B 주요 사양
| 모델 | MDL4U502B |
|---|---|
| 구성 형태 | 2채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0.1~600 V |
| 입력 전류 | Low 0~3 A / High 0~15 A |
| 입력 전력 | 250 W / 50 W (채널당 최대 250 W, 합계 300 W) |
| 채널 | 2 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.6 V @ 3 A (Low) / 3 V @ 15 A (High) |
| CV 레인지 | Low 0.1~60 V / High 0.1~600 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.025% + 0.025% F.S.) / High ± (0.025% + 0.025% F.S.) |
| CC 분해능·정확도 | 0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.05~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 250 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.3 A/µs (Low) / 0.001~1.5 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~600 V, 분해능 0.1 mV / 1 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~3 A / High 0~20 A, 분해능 0.1 mA / 1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 250 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 275 W, OCP 3.3 A / 16.5 A (Low/High), OVP 630 V, OTP 90 °C, 역전압 보호 |
| 단락 (전형값) | CC 3 A / 30 A (Low/High), CV 0 V, CR 50 mΩ |
| 입력 단자 임피던스 | 300 kΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
