BK PRECISION · DC 전자로드 모듈
MDL4U305B
BK Precision MDL4U305B는 최대 600 V, 20 A, 300 W 1채널 고전압 DC 전자로드 모듈입니다. 구형 MDL4U305(500 V)보다 입력 전압이 600 V로 높아져 더 넓은 고전압 소스를 시험할 수 있습니다.
600 V최대 입력 전압
20 A최대 입력 전류
300 W최대 전력
CC/CV/CR/CW동작 모드
600 V로 확장된 고전압 300 W 신형 모듈
전면·후면 입력 단자와 원격 감지 단자를 갖추고 있습니다. 메인프레임의 LAN, GPIB, USB, RS232로 SCPI 제어하며 LabVIEW 드라이버와 운용 소프트웨어가 포함됩니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U305B의 특징
600 V 입력
CV 레인지 Low 0.1~18 V, High 0.1~600 V로 고전압 소스를 폭넓게 다룹니다.
CR 0.25 Ω~7.5 kΩ
Low 0.25~10 Ω, High 10 Ω~7.5 kΩ 저항 모드를 제공합니다.
정밀 측정
전압 측정 정확도 ± (0.025% + 0.025% F.S.), 전류 측정 분해능 0.01 mA(Low)입니다.
보호 기능
OVP 510 V, OCP 22 A(High), OPP 300 W, OTP 85 °C와 역전압 보호를 갖췄습니다.

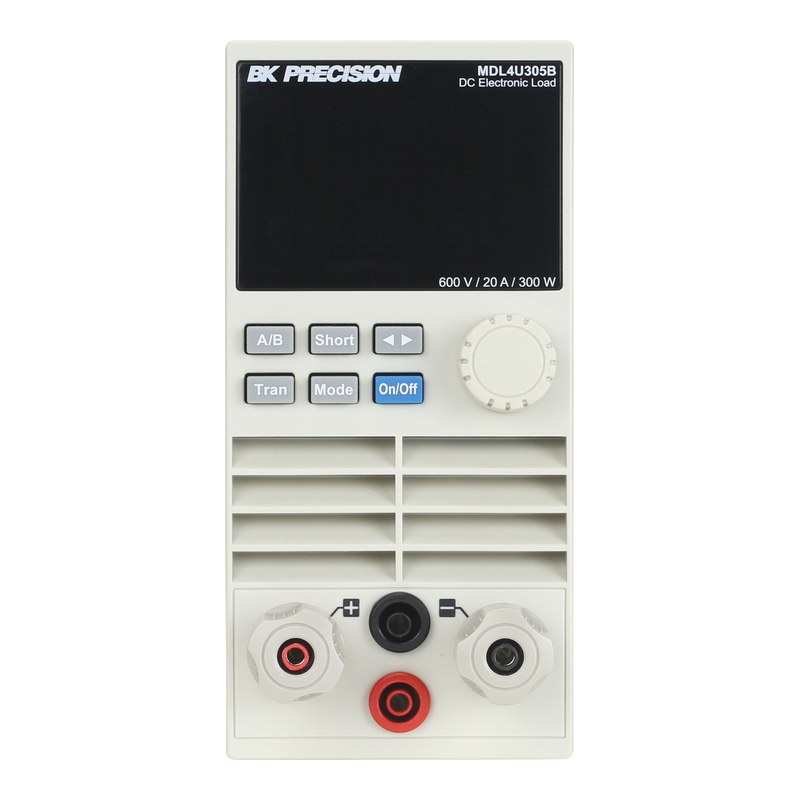

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B (이 상품) | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
태양광 패널
고전압 스트링 출력 평가
고전압 DC 전원
수백 V급 전원 부하 시험
인버터 입력단
DC 링크 소스 시험
EV 부품 연구
고전압 DC 소스 특성 평가
MDL4U305B 주요 사양
| 모델 | MDL4U305B |
|---|---|
| 구성 형태 | 1채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0~600 V |
| 입력 전류 | Low 0~3 A / High 0~20 A |
| 입력 전력 | 300 W |
| 채널 | 1 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.7 V @ 3 A (Low) / 4.5 V @ 20 A (High) |
| CV 레인지 | Low 0.1~18 V / High 0.1~600 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.05% + 0.02% F.S.) / High ± (0.05% + 0.025% F.S.) |
| CC 분해능·정확도 | 0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.25~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 300 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.1 A/µs (Low) / 0.001~1 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~600 V, 분해능 1 mV / 10 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~3 A / High 0~20 A, 분해능 0.01 mA / 0.1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 300 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 300 W, OCP 3.3 A / 22 A (Low/High), OVP 510 V, OTP 85 °C, 역전압 보호 |
| 단락 (전형값) | CC 3 A / 20 A (Low/High), CV 0 V, CR 220 mΩ |
| 입력 단자 임피던스 | 1 MΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
