BK PRECISION · 2채널 DC 전자로드 모듈
MDL4U302B
BK Precision MDL4U302B는 채널당 80 V, 45 A, 300 W 2채널 DC 전자로드 모듈로 슬롯 하나에서 합계 600 W를 제공합니다. MDL4U302의 신형 버전으로 전면 입력 단자와 PC 운용 소프트웨어를 지원하며 고밀도 다채널 시험에 적합합니다.
80 V최대 입력 전압
45 A최대 입력 전류
600 W최대 전력(2채널 합계)
CC/CV/CR/CW동작 모드
300 W × 2채널, 600 W 고밀도 신형 모듈
각 채널을 독립 부하로 쓰거나 동기 로드 On/Off로 묶어 운전합니다. LAN, GPIB, USB, RS232와 SCPI로 원격 제어하며 LabVIEW 드라이버가 제공됩니다.
MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›MDL4U302B의 특징
채널당 300 W 동시 사용
두 채널 모두 최대 300 W, 45 A로 합계 600 W 부하를 한 슬롯에서 구현합니다.
1.4 V @ 45 A
45 A에서도 최소 동작 전압 1.4 V로 저전압 고전류 출력을 시험합니다.
2.5 A/µs 슬루율
High 레인지 0.001~2.5 A/µs로 부하 급변 응답을 재현합니다.
시퀀스·로깅 소프트웨어
코드 없이 리스트 모드 프로그램을 실행하고 측정 데이터를 기록합니다.

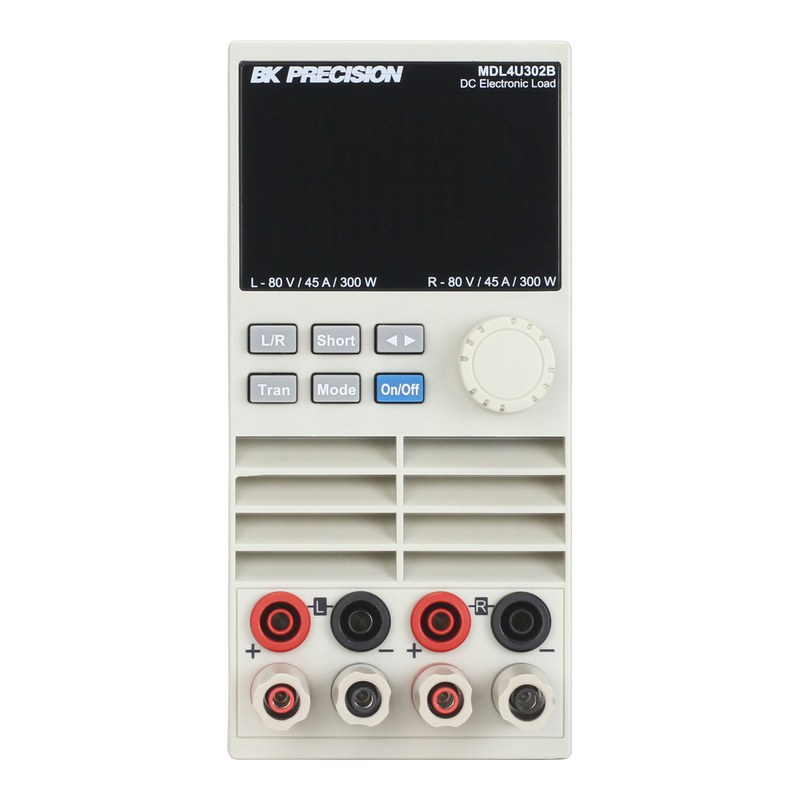

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 전압 | 전류 | 전력 |
|---|---|---|---|---|---|
| MDL4U001 | 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U002 | 확장 메인프레임 | 4슬롯 | - | - | 최대 2400 W |
| MDL4U102B | 모듈 | 2CH | 0~80 V | 0~20 A | 200 W (합계) |
| MDL4U200B | 모듈 | 1CH | 0~80 V | 0~40 A | 200 W |
| MDL4U252B | 모듈 | 2CH | 0~80 V | 0~20 A | 300 W (합계) |
| MDL4U302B (이 상품) | 모듈 | 2CH | 0~80 V | 0~45 A | 600 W (합계) |
| MDL4U305B | 모듈 | 1CH | 0~600 V | 0~20 A | 300 W |
| MDL4U400B | 모듈 | 1CH | 0~80 V | 0~60 A | 400 W |
| MDL4U502B | 모듈 | 2CH | 0~600 V | 0~15 A | 300 W (합계) |
| MDL4U505B | 모듈 | 1CH | 0~600 V | 0~30 A | 500 W |
| MDL4U600B | 모듈 | 1CH | 0~80 V | 0~120 A | 600 W |
이런 현장에 적합합니다
서버·통신 전원
다출력 고전류 전원 동시 시험
DC-DC 컨버터 양산
2채널 병행 시험으로 처리량 향상
배터리 모듈
셀 그룹별 방전 평가
번인 시험
고밀도 장시간 부하 운전
MDL4U302B 주요 사양
| 모델 | MDL4U302B |
|---|---|
| 구성 형태 | 2채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착) |
| 입력 전압 | 0~80 V |
| 입력 전류 | Low 0~4.5 A / High 0~45 A |
| 입력 전력 | 300 W / 300 W (채널당 최대 300 W, 합계 600 W) |
| 채널 | 2 |
| 동작 모드 | CC / CV / CR / CW, 트랜지언트, 리스트, 단락 |
| 최소 동작 전압 (전형값) | 0.14 V @ 4.5 A (Low) / 1.4 V @ 45 A (High) |
| CV 레인지 | Low 0.1~18 V / High 0.1~80 V |
| CV 분해능·정확도 | 1 mV / 10 mV, Low ± (0.05% + 0.025% F.S.) / High ± (0.05% + 0.025% F.S.) |
| CC 분해능·정확도 | 0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High) |
| CR 레인지·정확도 | Low 0.05~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S |
| CW 레인지·분해능·정확도 | 300 W, 10 mW, ± (0.2% + 0.2% F.S.) |
| 트랜지언트 (CC) | T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm |
| 슬루율 (CC) | 0.0001~0.25 A/µs (Low) / 0.001~2.5 A/µs (High) |
| 전압 측정 | Low 0~18 V / High 0~80 V, 분해능 0.1 mV / 1 mV, ± (0.025% + 0.025% F.S.) |
| 전류 측정 | Low 0~4.5 A / High 0~45 A, 분해능 0.01 mA / 0.1 mA, ± (0.05% + 0.05% F.S.) (Low/High) |
| 전력 측정 | 300 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.) |
| 보호 기능 (전형값) | OPP 310 W, OCP 5 A / 50 A (Low/High), OVP 82 V, OTP 85 °C, 역전압 보호 |
| 단락 (전형값) | CC 5 A / 50 A (Low/High), CV 0 V, CR 30 mΩ |
| 입력 단자 임피던스 | 300 kΩ |
| 인터페이스 | 메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자 |
| 입력 단자·호환성 | 전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능 |
| 크기 (W×H×D) | 82 × 170.5 × 573 mm |
| 무게 | 5 kg |
| 안전·EMC | EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013 |
※ 제조사 데이터시트(MDL4UB Series Datasheet v102026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
