HVL100025
BK Precision HVL100025는 최대 1000 V, 25 A, 3 kW를 3U 크기에 담은 HVL 시리즈 고전압 DC 전자로드입니다. 1 mA 전류 분해능과 Low 2.5 A 레인지로 고전압·소전류 영역을 정밀하게 다루며, 800 V급 EV 배터리 팩과 태양광 스트링, 고전압 DC-DC 컨버터 시험에 적합합니다.
3U에 담은 1000 V·3 kW 고전압 부하
4.3인치 LCD와 사용자 프로그래머블 키 3개로 자주 쓰는 설정을 빠르게 불러오고, 전면 USB 호스트로 측정 데이터를 플래시 드라이브에 바로 기록합니다. USB(USBTMC), LAN, RS232, GPIB가 기본이며 SCPI 명령과 제공 소프트웨어로 원격 제어합니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL100025의 특징
1000 V 입력
0.5~100 V, 0.5~1000 V 2단 CV 레인지로 고전압 배터리 팩과 태양광 스트링을 직접 부하로 받을 수 있습니다.
1 mA 전류 분해능
0.025~2.5 A Low 레인지와 1 mA 분해능으로 고전압 소전류 조건을 세밀하게 설정합니다.
상승·하강 시간 측정
사용자가 지정한 두 전압 사이의 상승·하강 시간을 오실로스코프 없이 0.1 s 분해능으로 측정합니다.
최대 10대 병렬
동일 모델을 최대 10대까지 병렬로 연결해 30 kW까지 흡수 용량을 늘릴 수 있습니다.

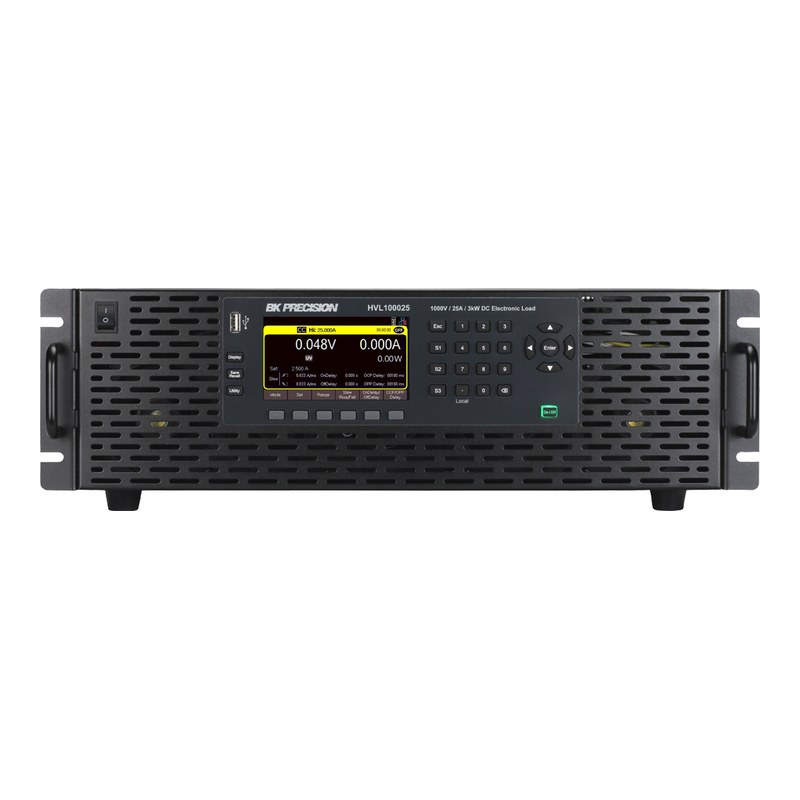

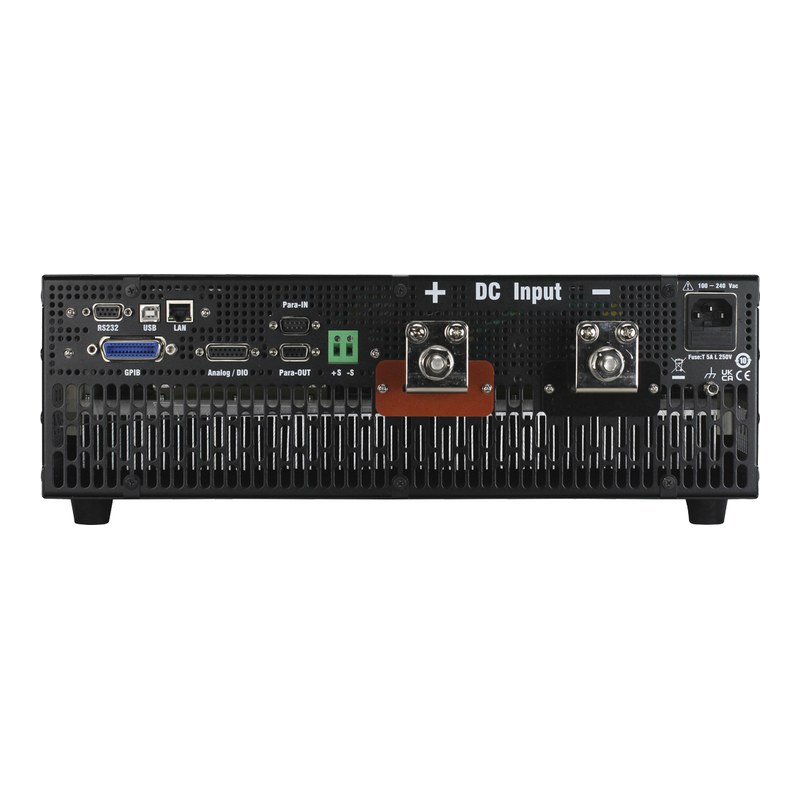

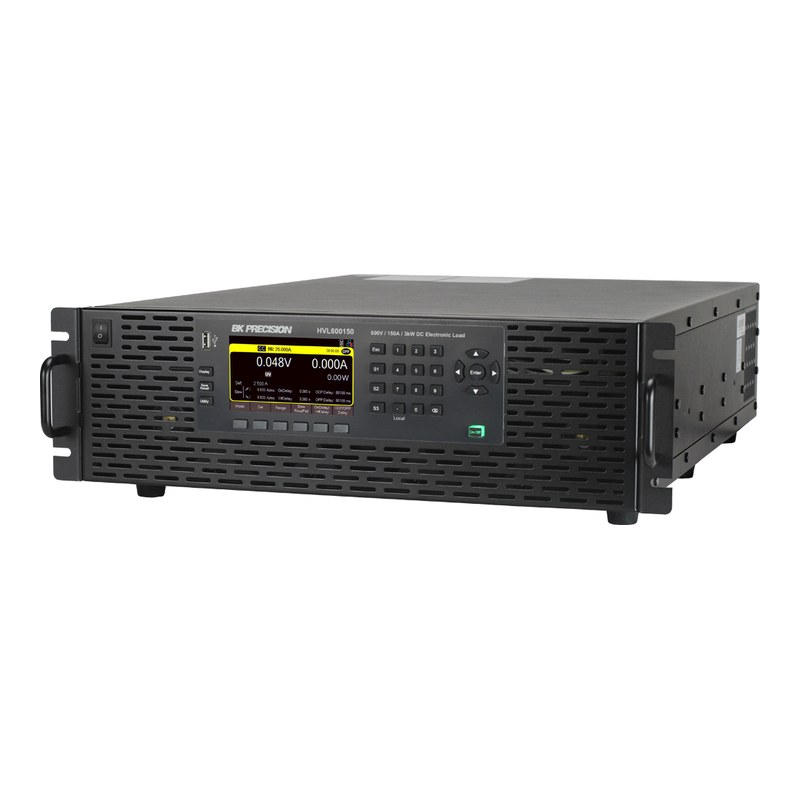

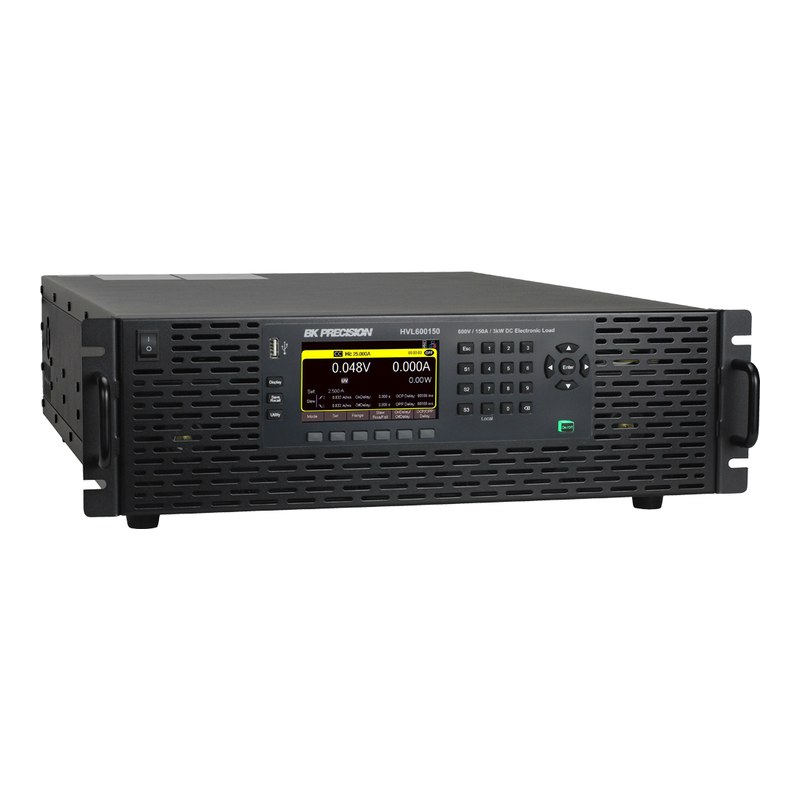

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 (이 상품) | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
EV 배터리 팩
고전압 배터리 팩 방전과 용량 시험
태양광 스트링
고전압 PV 스트링의 출력 특성 평가
고전압 DC-DC 컨버터
입력·출력 고전압 컨버터 부하 시험
충전소·OBC
EV 충전기 출력과 차량용 온보드 충전기 검증
HVL100025 주요 사양
| 모델 | HVL100025 |
|---|---|
| 입력 전압 | 0~1000 V |
| 입력 전류 | 0~25 A |
| 입력 전력 | 3000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 3.5 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.5~100 V / 0.5~1000 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 100 mV |
| CC 레인지 (Low / High) | 0.025~2.5 A / 0.025~25 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 1 mA |
| CR 레인지 | Low 0.2 Ω~40 Ω / High 40 Ω~10 kΩ |
| CW 레인지 | Low 3~300 W / High 3~3000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 0.008 A/ms ~ 500 A/ms, 최소 상승 시간 100 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 0.656~1050 V (0.2% + 1.313 V), OCP 0.016~26.25 A (0.2% + 0.033 A) |
| 저전압 차단 (UVL) | 0.75~1000 V (2.5% + 1.25 V) |
| 기타 보호 | OPP, 역전압 보호, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 30 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 133 x 428.4 x 665 mm (3U) / 22 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
