DML200
BK Precision DML200은 80 V / 40 A / 200 W 단일 채널 DML 시리즈 부하 모듈입니다. 한 채널에 40 A를 몰아 쓸 수 있어 저전압 대전류 출력을 내는 전원이나 배터리 셀 시험에 적합합니다. DML001 메인프레임에 다른 모듈과 함께 조합해 사용할 수 있습니다.
단일 채널 40 A, 저전압 대전류 시험용 200 W 모듈

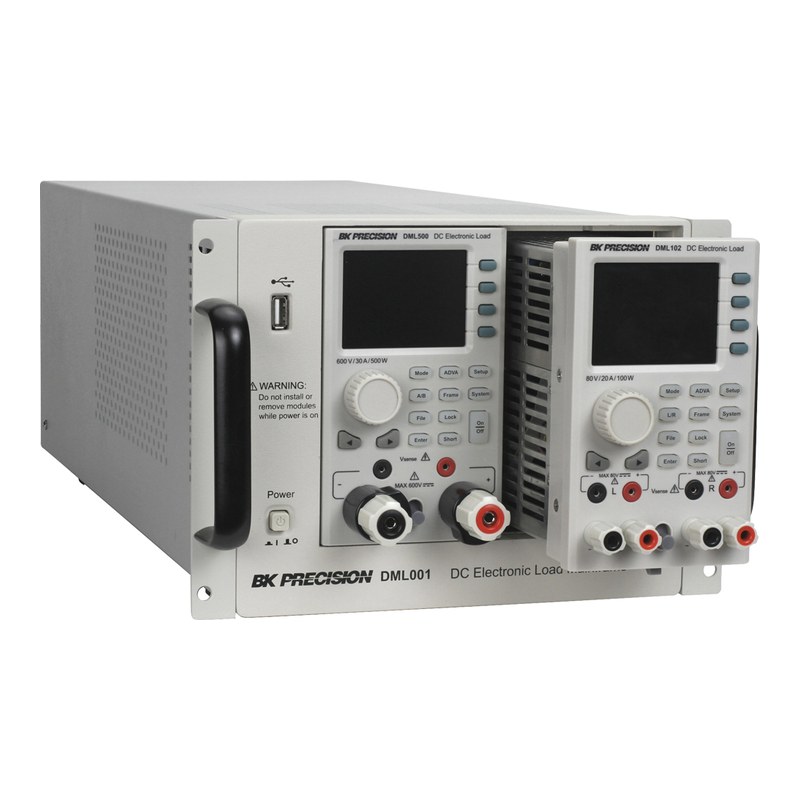

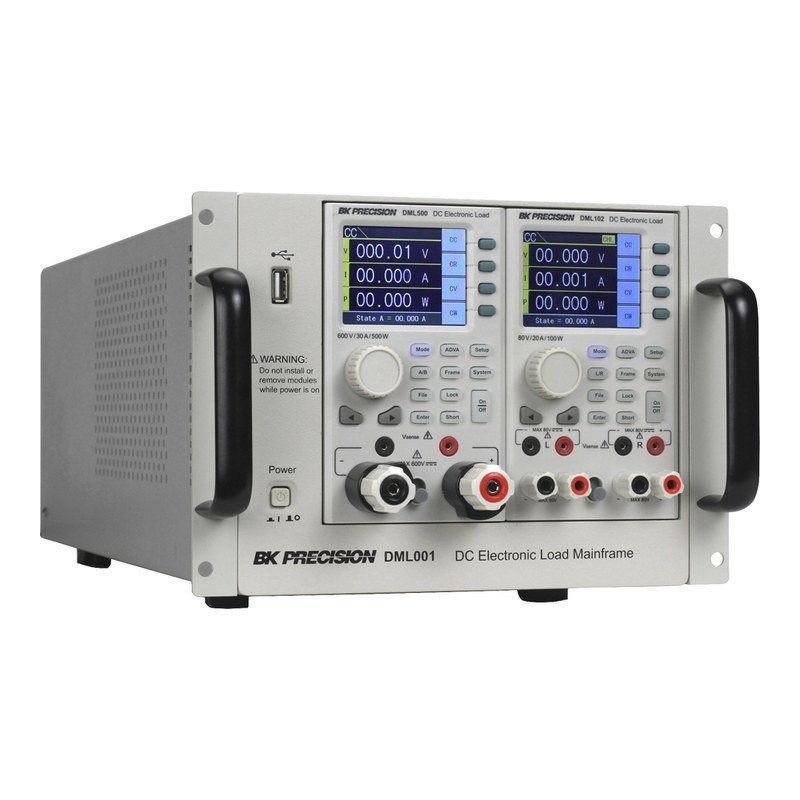

DML001 메인프레임에 장착해 전면 패널에서 전압, 전류, 슬루율, 펄스 폭을 독립적으로 조정합니다. 원격 측정과 제어는 메인프레임의 LAN, USB, RS232, GPIB 인터페이스를 이용합니다.
DML 시리즈 데이터시트 (영문)자료실에서 보기 ›DML200의 특징
40 A 단일 채널
200 W 전력을 한 채널에서 0~40 A로 사용해 저전압 고전류 출력 시험에 유리합니다.
0.5 V 최소 동작 전압
풀스케일 40 A에서도 0.5 V부터 동작해 셀 단위 배터리나 연료전지 같은 저전압 소스를 평가할 수 있습니다.
최대 4 A/µs 슬루율
CC 모드 슬루율을 0.00008 A/µs부터 4 A/µs까지 설정해 전원 과도 응답을 재현합니다.
리스트·자동 시험
100스텝 리스트 모드와 합격/불합격 판정이 있는 자동 시험 모드로 시험 순서를 자동화합니다.

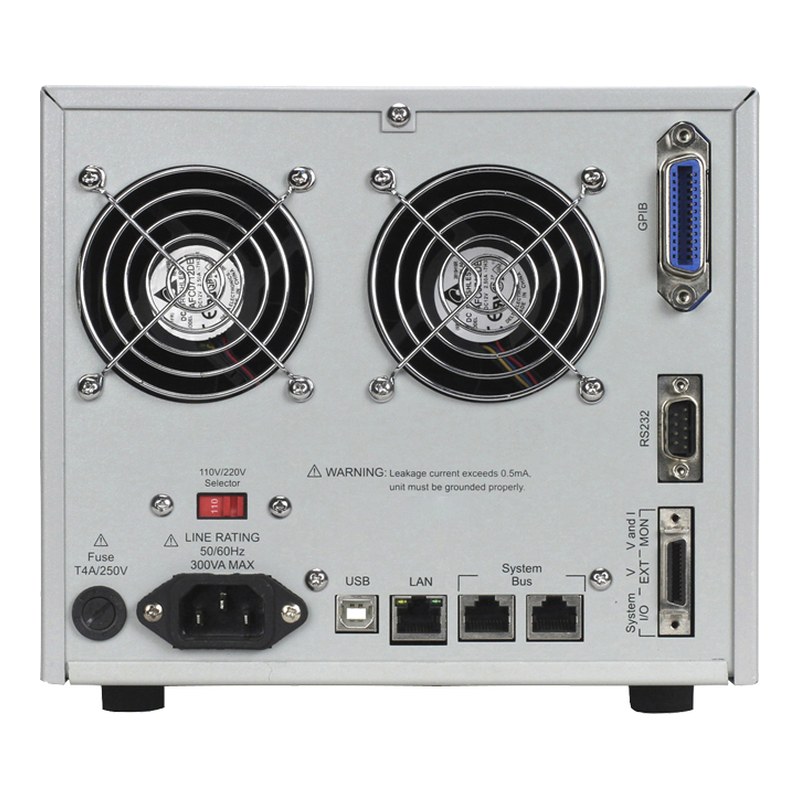

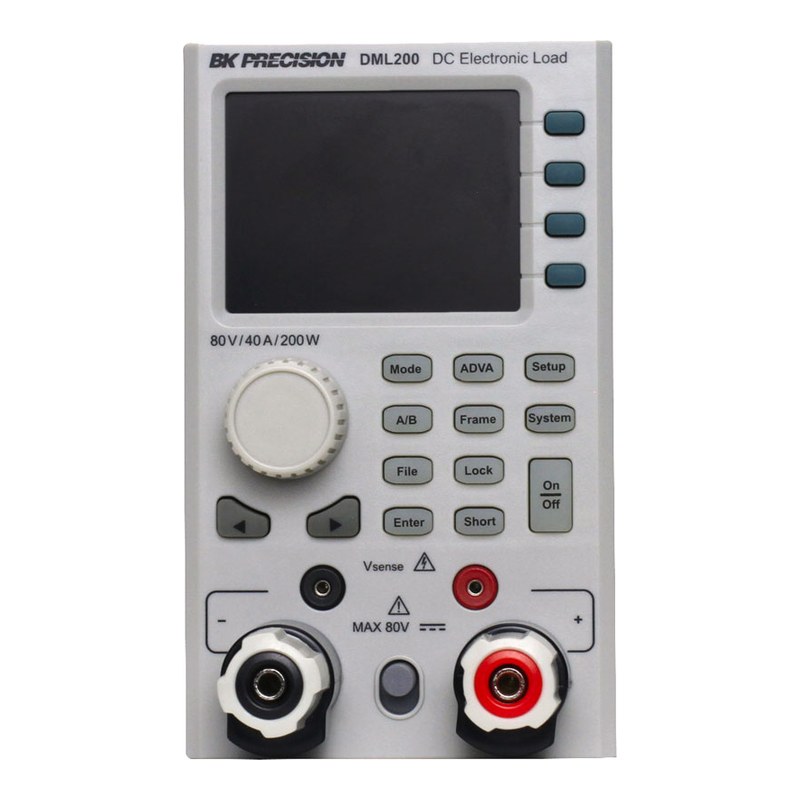

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 전압 | 전류 | 전력 | 채널 |
|---|---|---|---|---|---|
| DML001 | 2슬롯 메인프레임 | - | 최대 160 A(병렬) | 최대 800 W | 최대 4CH |
| DML102 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 100 W + 100 W | 2CH |
| DML200 (이 상품) | 단일 채널 모듈 | 0~80 V | 0~40 A | 200 W | 1CH |
| DML202 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 200 W + 200 W | 2CH |
| DML301 | 단일 채널 모듈 | 0~80 V | 0~60 A | 300 W | 1CH |
| DML400 | 단일 채널 모듈 | 0~80 V | 0~80 A | 400 W | 1CH |
이런 현장에 적합합니다
배터리 셀 방전
저전압 고전류 셀의 CC/CR/CW 방전 시험
POL·VRM 평가
저전압 대전류 컨버터의 부하 응답 확인
연료전지 시험
저전압 영역의 부하 특성 측정
전원공급기 번인
200 W급 전원의 연속 부하 시험
DML200 주요 사양
| 모델 | DML200 |
|---|---|
| 구분 | 단일 채널 DC 전자로드 모듈 (DML001 메인프레임 장착) |
| 채널 수 | 1 |
| 입력 전압 | 0~80 V |
| 입력 전류 | 0~40 A |
| 입력 전력 | 200 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| CC 레인지 | Low 0~0.4 A / Med 0~4 A / High 0~40 A |
| CC 설정 분해능 / 정확도 | 0.01 mA / 0.1 mA / 1 mA, ±(0.1% + 0.1% F.S.) |
| CV 레인지 | Low 0~6 V / Med 0~16 V / High 0~80 V |
| CV 설정 분해능 / 정확도 | 0.1 mV / 1 mV / 1 mV, ±(0.05% + 0.1% F.S.) |
| CR 레인지 | Low 0.03 Ω~60 Ω / Med 1.0 Ω~2.16 kΩ / High 4.3 Ω~9 kΩ |
| CR 분해능 / 정확도 | 0.1 Ω, 설정값의 ±1% (전류가 레인지의 5% 초과 시) |
| CW 레인지 | Low 4 W / Med 20 W / High 200 W |
| CW 분해능 / 정확도 | 2 mW / 20 mW / 200 mW, 설정값의 ±1% |
| 최소 동작 전압 | 0.5 V (40 A에서) |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, T1·T2 20 µs~10 ms, 최소 동작 전압 1.5 V |
| 슬루율 (일반값) | Low 0.00008~0.04 A/µs / Med 0.0004~0.4 A/µs / High 0.008~4 A/µs, 최소 상승 시간 10 µs |
| 전압 측정 | 분해능 2 mV / 3 mV / 4 mV, 정확도 ±(0.025% + 0.01% F.S.) (High: ±(0.01% + 0.025% F.S.)) |
| 전류 측정 | 분해능 0.008 mA / 0.08 mA / 0.8 mA, 정확도 ±(0.05% + 0.05% F.S.) |
| 전력 측정 레인지 | Low 30 W / Med 60 W / High 200 W, 정확도 ±(0.1% + 0.1% F.S.) |
| 보호 기능 | OCP, OVP, OPP, OTP, UVP, 역극성 보호 |
| 인터페이스 | DML001 메인프레임 경유 USB, LAN, RS232, GPIB (SCPI) |
| 크기 (W x H x D) | 85 x 142 x 550 mm |
| 무게 | 4.2 kg |
| 사용 온도 | 0 °C ~ 50 °C |
※ 제조사 데이터시트(DML Series Datasheet v060126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
