DML001
BK Precision DML001은 DML 시리즈 부하 모듈 두 개를 장착하는 4U 크기의 2슬롯 메인프레임입니다. 단일·듀얼 채널 모듈을 자유롭게 조합해 최대 800 W, 최대 4채널 구성이 가능하고, 4채널을 병렬로 묶으면 최대 160 A까지 흡수합니다. 다출력 전원공급기, 배터리, 연료전지, 태양광 어레이 시험용 멀티채널 전자로드 시스템의 기본 섀시입니다.
모듈 두 개로 완성하는 최대 800 W 멀티채널 전자로드
전면 패널에서 각 모듈을 독립적으로 제어하며 전압, 전류, 슬루율, 펄스 폭 같은 주요 파라미터를 바로 조정할 수 있습니다. 후면에 LAN, USB(USBTMC/가상 COM), RS232, GPIB 인터페이스가 기본 탑재되어 SCPI 명령으로 원격 제어할 수 있습니다.
DML 시리즈 데이터시트 (영문)자료실에서 보기 ›DML001의 특징
교체형 모듈 구조
DML102, DML200, DML202, DML301, DML400 다섯 가지 모듈 중 두 개를 골라 장착해 시험 대상에 맞는 시스템을 구성합니다.
최대 4채널 독립 운전
듀얼 채널 모듈 두 개로 4채널을 구성할 수 있고, 각 채널은 독립적으로 동작하거나 최대 4채널 병렬로 전류를 늘릴 수 있습니다.
4종 인터페이스 기본
LAN, USB(USBTMC 호환·가상 COM), RS232, GPIB를 모두 기본 제공하며 LabVIEW 드라이버와 운영 소프트웨어가 포함됩니다.
전원공급기 평가 전용 모드
스윕 시험, 보호 한계 시험, 최대 전력점(MPP) 시험으로 DC 전원공급기의 과도 특성과 보호 동작을 빠르게 확인합니다.

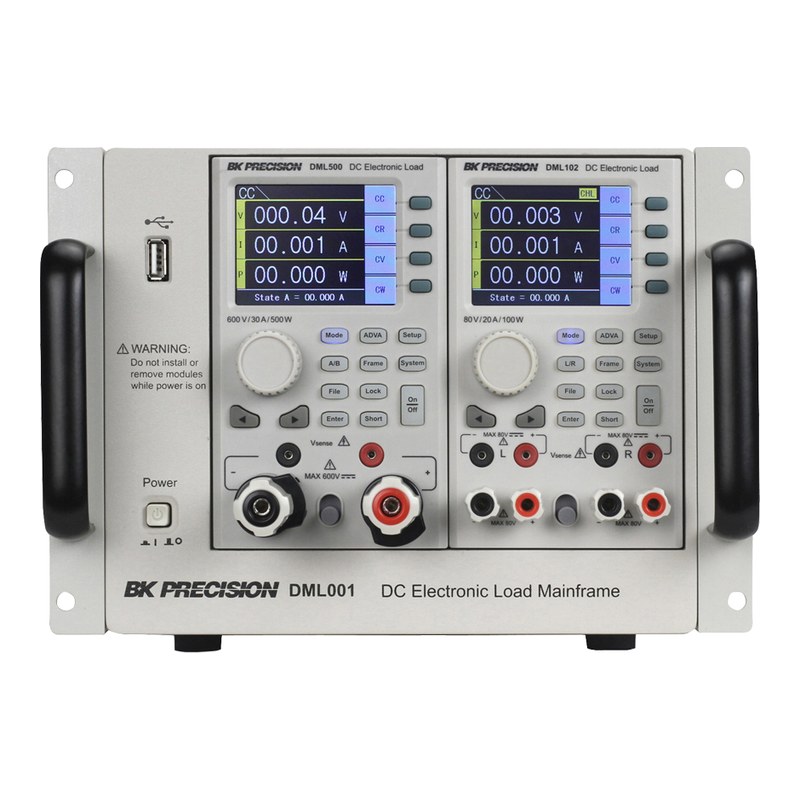

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 전압 | 전류 | 전력 | 채널 |
|---|---|---|---|---|---|
| DML001 (이 상품) | 2슬롯 메인프레임 | - | 최대 160 A(병렬) | 최대 800 W | 최대 4CH |
| DML102 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 100 W + 100 W | 2CH |
| DML200 | 단일 채널 모듈 | 0~80 V | 0~40 A | 200 W | 1CH |
| DML202 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 200 W + 200 W | 2CH |
| DML301 | 단일 채널 모듈 | 0~80 V | 0~60 A | 300 W | 1CH |
| DML400 | 단일 채널 모듈 | 0~80 V | 0~80 A | 400 W | 1CH |
이런 현장에 적합합니다
다출력 전원공급기 시험
출력마다 채널을 할당해 여러 출력을 동시에 부하 시험
배터리 방전 시험
최대 4개 배터리를 동시에 방전하며 Ah·Wh 측정
연료전지·태양광
연료전지와 태양광 어레이의 부하 특성 평가
생산 라인 ATE
SCPI 원격 제어와 자동 시험 모드로 반복 시험 자동화
DML001 주요 사양
| 모델 | DML001 |
|---|---|
| 구분 | 2슬롯 DC 전자로드 메인프레임 (모듈 별도) |
| 장착 가능 모듈 | DML102, DML200, DML202, DML301, DML400 중 2개 조합 |
| 최대 전력 | 800 W (2모듈 장착 시) |
| 최대 채널 수 | 4채널 (듀얼 채널 모듈 2개 장착 시) |
| 병렬 운전 | 최대 4채널 병렬, 최대 160 A |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 트랜지언트 모드 | 연속 / 펄스 / 토글, CC 모드 최대 25 kHz |
| 리스트 모드 | 최대 100스텝, 최소 스텝 폭 20 µs |
| 특수 시험 모드 | 스윕 시험, 보호 한계 시험(OCP/OVP/OPP), 최대 전력점 시험, 배터리 방전 시험, 자동 시험 모드(최대 100 시퀀스) |
| 보호 기능 | OCP, OVP, OPP, OTP, UVP, 역극성 보호 |
| 원격 센스 | 지원 |
| 인터페이스 | USB(USBTMC 호환 및 가상 COM), GPIB, LAN, RS232 (SCPI) |
| 후면 I/O | 디지털 I/O, 아날로그 전압·전류 모니터링, 외부 아날로그 제어 |
| 전면 USB 호스트 | 펌웨어 업데이트용 |
| 입력 전원 | 90~130 VAC / 175~253 VAC, 47~63 Hz (110 V / 220 V 전환 스위치) |
| 최대 소비 전력 | 300 VA |
| 폼팩터 | 4U, 핸들 포함 랙마운트 브래킷 |
| 크기 (W x H x D) | 260 x 177 x 590 mm |
| 무게 | 11 kg |
| 사용 온도 | 0 °C ~ 50 °C |
| 보관 온도 | -20 °C ~ 70 °C |
| 안전 규격 | EN61010-1:2010 + A1:2019, LVD 2014/35/EU, EMC 2014/30/EU |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(DML Series Datasheet v060126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
