XLN60026-GL
BK Precision XLN60026-GL은 5~600 V, 최대 2.6 A, 1560 W 출력의 1U 프로그래머블 DC 전원공급기로 XLN 시리즈에서 가장 높은 전압을 냅니다. 0.01 A부터 전류를 설정할 수 있고, 외부 아날로그 단자로 출력 모니터링과 상태 확인을 지원합니다. 고전압 DC 링크와 커패시터 에이징 시험에 알맞습니다. 표준 USB·RS485에 GPIB와 LAN 인터페이스를 더한 버전으로, 내장 웹 서버와 Telnet으로도 원격 제어할 수 있습니다.
GPIB/LAN 탑재 600 V / 2.6 A 고전압 전원

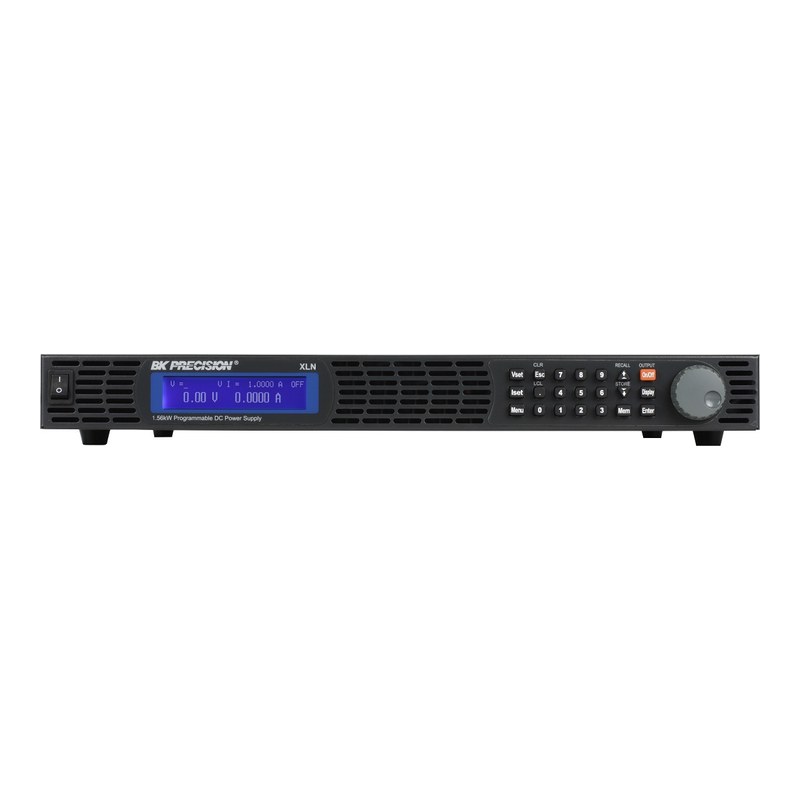

설정값과 출력값을 함께 보여주는 화면과 키패드·노브로 고전압 출력을 정밀하게 설정합니다. USB, RS485, 외부 아날로그 인터페이스로 시험 시스템에 쉽게 연결됩니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN60026-GL의 특징
600 V 고전압 출력
5~600 V, 최대 2.6 A, 1560 W 출력으로 고전압이 필요한 시험을 1U 장비 한 대로 처리합니다.
OVP 5~630 V 설정
과전압 보호를 5~630 V 범위에서 설정하고 OCP, OPP, OTP, 폴드백 보호로 DUT를 보호합니다.
소프트 스타트
전압·전류 슬루율을 설정해 용량성 부하에 천천히 전압을 인가합니다.
GPIB·LAN과 웹 서버
GPIB와 LAN 인터페이스를 기본 탑재해 내장 웹 서버로 브라우저에서 설정·모니터링하고, Telnet으로 SCPI 명령을 보낼 수 있습니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL (이 상품) | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
고전압 DC 링크
인버터·계통 연계 장비 DC 버스 모의
커패시터·필름 에이징
고전압 장시간 인가 시험
고전압 소자 평가
반도체·릴레이 등 고전압 동작 확인
연구·교육
전력전자 연구실 고전압 전원
XLN60026-GL 주요 사양
| 모델 | XLN60026-GL |
|---|---|
| 출력 채널 | 1 (단일 출력) |
| 출력 전압 | 5~600 V |
| 출력 전류 | 0.01~2.6 A |
| 최대 출력 전력 | 1560 W |
| OVP 설정 범위 / 정확도 | 5~630 V / 3 V |
| 라인 레귤레이션 (전압 / 전류) | ≤ 62 mV / ≤ 5.2 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 62 mV / ≤ 10.4 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 50 mVrms / ≤ 300 mVpp |
| 리플·노이즈 전류 | ≤ 5 mA |
| 설정·측정 분해능 | 10 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 300 mV) |
| 설정·측정 정확도 (전류) | ±(0.1 % + 7.8 mA) |
| 과도 응답 시간 | ≤ 2 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 100 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 3000 ms |
| 원격 센싱 보상 | 5 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그, GPIB, LAN (웹 서버, Telnet) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1950 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 44.2 x 460 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
