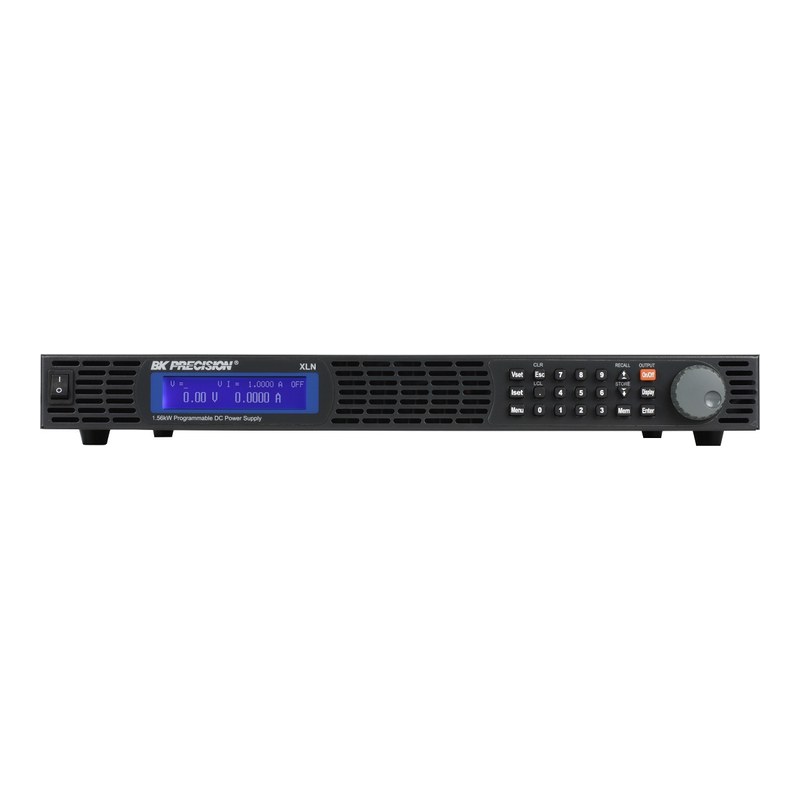

BK PRECISION · 1U 프로그래머블 DC 전원공급기
XLN15010
BK Precision XLN15010은 5~150 V, 최대 10.4 A, 1560 W 출력의 1U 고전압형 프로그래머블 DC 전원공급기입니다. 외부 아날로그 인터페이스로 출력 전압·전류 모니터링과 CV/CC 상태, 오류 신호까지 확인할 수 있습니다. 150 V급 산업용 DC 장비와 전력전자 시험에 알맞습니다.
150 V최대 출력 전압
10.4 A최대 출력 전류
1560 W최대 출력 전력
1U랙 높이
150 V / 10.4 A, 고전압 라인업의 시작
전면 키패드와 노브, 설정·출력값 동시 표시로 벤치에서 바로 조작합니다. 후면 USB, RS485, 외부 아날로그 제어 단자와 출력·원격 센싱 단자를 갖췄습니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN15010의 특징
1560 W 고전압 출력
5~150 V, 최대 10.4 A로 대전류 모델보다 높은 1560 W 출력을 1U에 담았습니다.
아날로그 모니터링
외부 아날로그 단자로 출력 전압·전류 모니터링, CV/CC 모드 확인, 오류 표시가 가능합니다.
병렬 마스터/슬레이브
같은 정격 최대 4대를 병렬로 연결해 전류를 늘리고 RS485로 동기 운전합니다.
원격 센싱 5 V 보상
원격 센싱으로 최대 5 V까지 배선 전압 강하를 보상합니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 (이 상품) | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
산업용 DC 장비
110~150 V급 제어 전원 및 장비 시험
모터 드라이브
고전압 모터 드라이브 DC 입력 평가
커패시터 시험
커패시터 충전 및 에이징
ATE 시스템
고전압 채널이 필요한 자동 시험 장비
XLN15010 주요 사양
| 모델 | XLN15010 |
|---|---|
| 출력 채널 | 1 (단일 출력) |
| 출력 전압 | 5~150 V |
| 출력 전류 | 0.04~10.4 A |
| 최대 출력 전력 | 1560 W |
| OVP 설정 범위 / 정확도 | 5~158 V / 750 mV |
| 라인 레귤레이션 (전압 / 전류) | ≤ 17 mV / ≤ 20.8 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 17 mV / ≤ 40.4 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 10 mVrms / ≤ 100 mVpp |
| 리플·노이즈 전류 | ≤ 15 mA |
| 설정·측정 분해능 | 10 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 75 mV) |
| 설정·측정 정확도 (전류) | ±(0.1 % + 30 mA) |
| 과도 응답 시간 | ≤ 2 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 100 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 1000 ms |
| 원격 센싱 보상 | 5 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그 (GPIB/LAN은 -GL 버전) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1950 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 44.2 x 460 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
