PVS10005
BK Precision PVS10005는 0~1000 V, 0~5 A, 최대 5000 W를 2U 크기로 출력하는 고전력 프로그래머블 DC 전원공급기입니다. 0.1 V / 0.1 mA 분해능과 ≤0.5 ms 과도 응답으로 고전압 시험을 정밀하게 수행하며, 단상 입력만으로 5 kW를 사용할 수 있습니다.
1000 V / 5 A, 5 kW 2U 고전압 프로그래머블 전원
VFD 화면에 측정값과 설정값을 동시에 표시하고 풀 키패드와 로터리 노브로 출력을 빠르게 설정합니다. USB, RS232, RS485, GPIB, LAN을 기본 제공하며 내장 웹 서버와 Socket·Telnet으로도 제어할 수 있습니다.
PVS 시리즈 데이터시트 (영문)자료실에서 보기 ›PVS10005의 특징
2U 고전력 밀도
5000 W 출력을 2U 섀시에 담고 단상 AC 입력으로 동작해 3상 배선 없이 고전력 시험을 구성합니다.
SAS 기능 내장
Voc, Isc, Vmp, Imp 파라미터와 1024점 테이블로 최대 16개 I-V 곡선을 저장하고, 선택 사양 SAS 소프트웨어로 MPPT 효율을 측정합니다.
리스트 모드·타이머
9개 프로그램, 프로그램당 100 스텝 리스트와 전압·전류 기울기 조정, 1초~1000시간 출력 타이머를 지원합니다.
다중 인터페이스·병렬 운전
USB, RS232, RS485, GPIB, LAN과 아날로그 제어를 기본 제공하고, RS485로 최대 30대를 제어하거나 마스터/슬레이브 병렬 운전을 합니다.

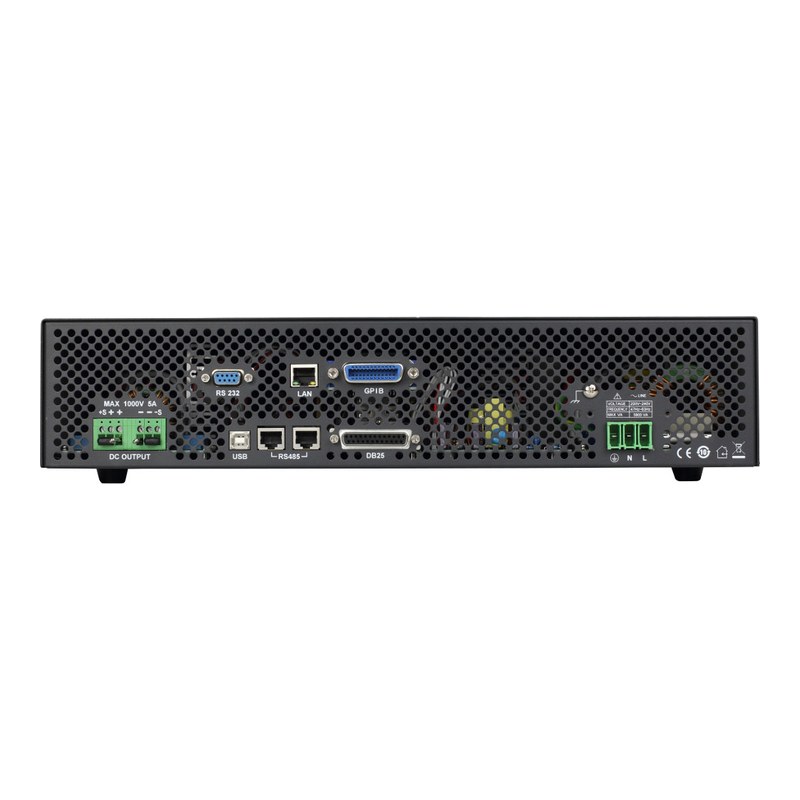

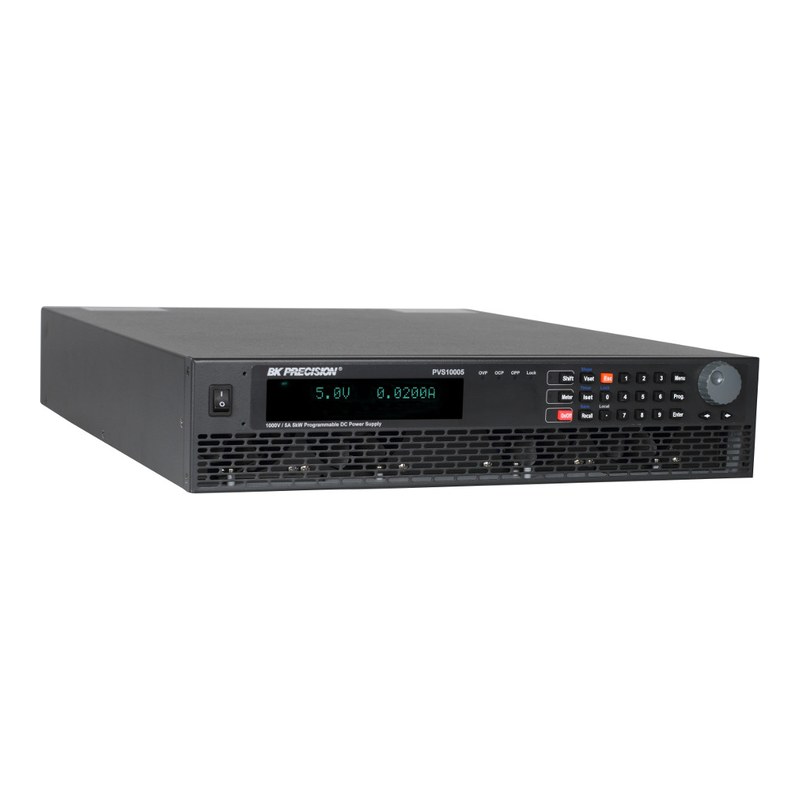

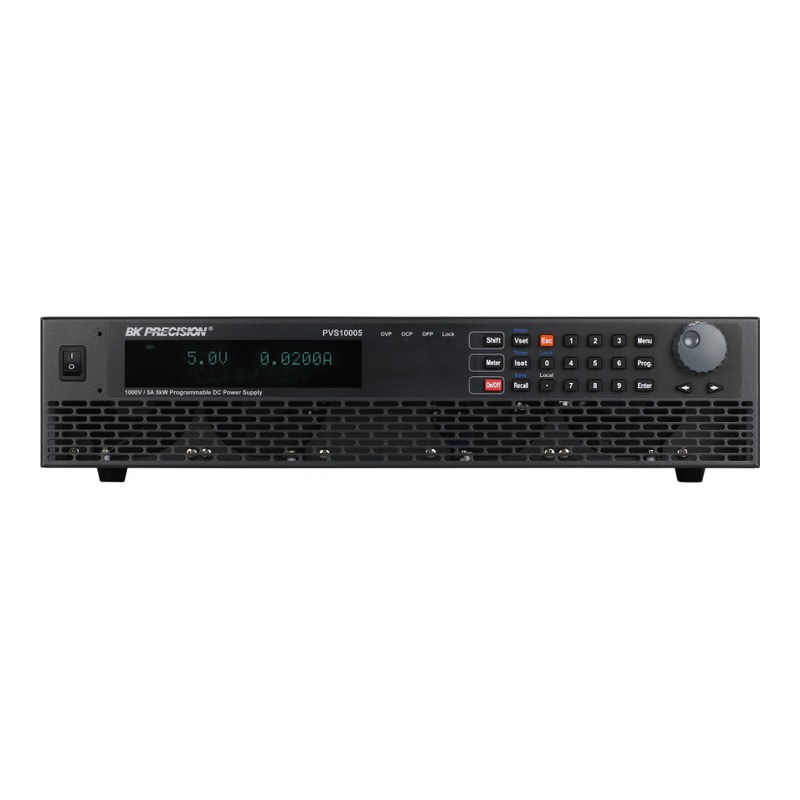

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 전력 | 출력 방식 | 분해능 |
|---|---|---|---|---|---|
| PVS10005 (이 상품) | 0~1000 V | 0~5 A | 5000 W | 고정 레인지 | 0.1 V / 0.1 mA |
| PVS60085 | 0~600 V | 0~8.5 A | 5100 W | 고정 레인지 | 10 mV / 0.2 mA |
| PVS60085MR | 0~600 V | 0~8.5 A | 3000 W | 멀티레인지 | 10 mV / 0.2 mA |
이런 현장에 적합합니다
태양광 인버터
SAS 기능으로 1000 V급 PV 어레이 I-V 곡선 재현과 MPPT 효율 시험
모터 인버터
저잡음 고전압 DC 버스 전원으로 인버터 시험
고전압 부품
고전압 커패시터, 전력 반도체의 DC 인가 시험
ATE 시스템
USB·RS232·RS485·GPIB·LAN으로 자동 시험 랙 구성
PVS10005 주요 사양
| 모델 | PVS10005 |
|---|---|
| 출력 전압 | 0~1000 V (최소 보장 전압 5 V) |
| 출력 전류 | 0~5 A |
| 최대 출력 전력 | 5000 W |
| 라인 레귤레이션 | 전압 100 mV, 전류 2.5 mA |
| 로드 레귤레이션 | 전압 100 mV, 전류 5 mA |
| 리플·노이즈 (20 Hz~20 MHz) | ≤100 mVrms / ≤600 mVpp, 전류 10 mA |
| 설정·측정 분해능 | 0.1 V / 0.1 mA |
| 설정 정확도 | 전압 700 mV, 전류 ±(0.03% + 2 mA) |
| 측정 정확도 | 전압 ±(0.05% + 500 mV), 전류 ±(0.1% + 5 mA) |
| 과도 응답 시간 | ≤0.5 ms (부하 50~100% 변동 시 0.5% 이내 복귀) |
| 상승 시간 | ≤250 ms (전부하·무부하) |
| 하강 시간 | ≤250 ms (전부하) / ≤5000 ms (무부하) |
| 명령 응답 시간 | 20 ms |
| OVP 범위 / 정확도 | 5~1100 V / 10 V |
| OCP 정확도 | 50 mA |
| 보호 기능 | OVP, OCP, OPP, OTP, CV/CC 폴드백, 입력 이상 감지, 키 잠금 |
| 리모트 센스 보상 | 10 V |
| 효율 / 역률 | 90% (typical) / 0.99 |
| 인터페이스 | 아날로그 프로그래밍, USB(가상 COM), RS485, RS232, GPIB, LAN |
| 입력 전원 | 단상 170~265 VAC, 47~63 Hz, 최대 입력 5800 VA (190 VAC 미만에서 출력 10% 감소) |
| 사용 온도 | 0~40 °C |
| 크기 (W x H x D) | 420 x 88 x 532 mm (2U) |
| 무게 | 14.6 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(PVS Series Datasheet, v062325) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
