MR50040
BK Precision MR50040은 0~500 V, 0~40 A, 최대 5000 W의 고전압 멀티레인지 DC 전원공급기입니다. 400 V급 DC 링크 전압을 다루는 전기차 부품과 전력 변환 장치 시험에 알맞으며, 갈바닉 절연 아날로그 인터페이스로 외부 신호 제어도 가능합니다.
500 V / 40 A 멀티레인지 5 kW, 400 V급 고전압 전원

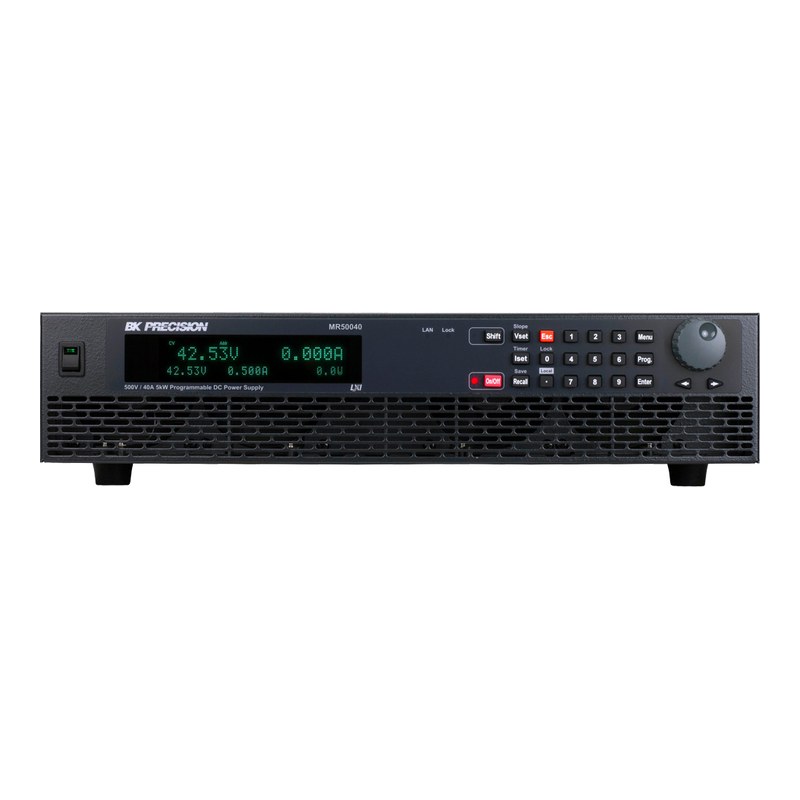

VFD 화면에 측정값과 설정값을 함께 표시하고 숫자 키패드와 로터리 노브로 바로 입력합니다. USB, RS232, GPIB, LXI LAN과 갈바닉 절연 아날로그 인터페이스를 기본 제공하며 내장 웹 서버, Socket·Telnet 제어도 지원합니다.
MR 시리즈 데이터시트 (영문)자료실에서 보기 ›MR50040의 특징
멀티레인지 출력
최대 5000 W를 한 점이 아닌 곡선으로 제공해 0~500 V, 0~40 A 안에서 여러 고정 레인지 전원을 한 대로 대체합니다.
SAS 기능 내장
Voc, Isc, Vmp, Imp 파라미터와 4096점 테이블로 최대 101개 I-V 곡선을 저장해 태양광 인버터 MPPT 시험에 사용합니다.
리스트 모드·슬루율
10개 메모리, 메모리당 100 스텝 리스트와 전압·전류 상승·하강 기울기 조정, 1초~255시간 출력 타이머를 지원합니다.
병렬·다중 제어
같은 정격 모델을 마스터/슬레이브로 최대 10대 병렬 연결해 50 kW까지 확장하고, PC 한 대로 최대 50대를 제어합니다.

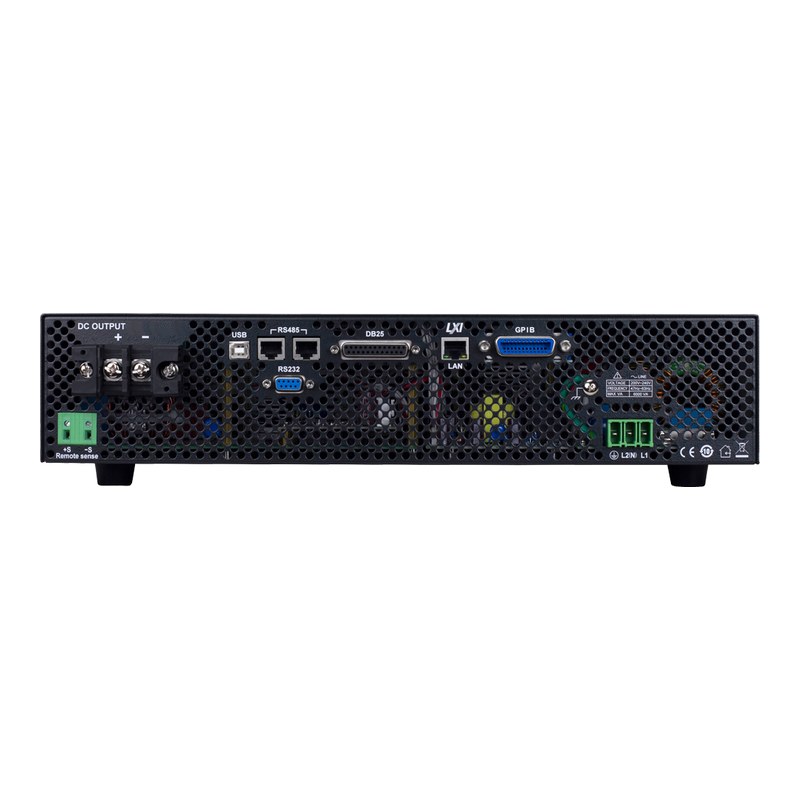

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 전력 | 리플(p-p) | 인터페이스 |
|---|---|---|---|---|---|
| MR3K160120 | 0~160 V | 0~120 A | 3000 W | 120 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR160120 | 0~160 V | 0~120 A | 5000 W | 160 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR25080 | 0~250 V | 0~80 A | 5000 W | 500 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR50040 (이 상품) | 0~500 V | 0~40 A | 5000 W | 600 mV | USB, LAN, RS232, GPIB, 아날로그 |
| MR100020 | 0~1000 V | 0~20 A | 5000 W | 700 mV | USB, LAN, RS232, GPIB, 아날로그 |
이런 현장에 적합합니다
전기차 400 V 계통
OBC, DC-DC 컨버터, 인버터의 고전압 입력 시험
태양광 스트링 시뮬레이션
SAS 기능으로 고전압 PV 스트링 I-V 곡선 재현
전력 반도체 시험
IGBT, SiC 소자 모듈의 DC 링크 전원 공급
고전압 ATE
LXI·GPIB 기반 자동 시험 시스템의 고전압 채널
MR50040 주요 사양
| 모델 | MR50040 |
|---|---|
| 출력 전압 | 0~500 V |
| 출력 전류 | 0~40 A |
| 최대 출력 전력 | 5000 W (멀티레인지) |
| 라인 레귤레이션 | 전압 55 mV, 전류 12 mA |
| 로드 레귤레이션 | 전압 200 mV, 전류 40 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 600 mVp-p / 75 mVrms, 전류 10 mArms |
| 설정·측정 분해능 | 20 mV / 2 mA |
| 설정 정확도 | 전압 300 mV, 전류 50 mA |
| 측정 정확도 | 전압 300 mV, 전류 50 mA |
| 상승 시간 (10~90%) | ≤30 ms (전부하·무부하) |
| 하강 시간 (90~10%) | ≤40 ms (전부하) / ≤10 s (무부하) |
| 과도 응답 시간 | ≤1.5 ms (부하 50~100% 변동 시 1% 이내 복귀) |
| 명령 응답 시간 | 10 ms |
| OVP 범위 / 정확도 | 0~550 V / 5 V |
| OCP 범위 / 정확도 | 0~48 A / 0.4 A |
| 보호 기능 | OVP, OCP, OPP, OTP, CV/CC 폴드백, 키 잠금 |
| 리모트 센스 보상 | 10 V |
| 효율 / 역률 | ≥85% / 0.99 |
| 인터페이스 | 아날로그(갈바닉 절연 DB25), USB(USBTMC/가상 COM), RS232, GPIB, LAN(LXI) |
| 입력 전원 | 단상 200~240 VAC ±10%, 47~63 Hz, 최대 입력 6000 VA |
| 온도 계수 (/°C) | 전압 100 mV, 전류 16 mA |
| 사용 온도 | 0~40 °C |
| 크기 (W x H x D) | 420 x 88 x 532 mm (2U) |
| 무게 | 17.5 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(MR Series Datasheet, v061925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
