9833B
BK Precision 9833B는 9830B 시리즈 상위 모델로 3000 VA AC, 1500 W DC 출력을 3U 크기에 담았습니다. 150 V 레인지 30 Arms, 피크 97.5 A까지 공급해 대형 가전이나 모터 기동 시험에 여유가 있고, 3대를 묶으면 상당 3000 VA의 3상 전원이 됩니다. 1.2 kHz 대역 증폭기 모드로 사용자 임의 파형도 출력합니다.
3 kVA 대출력 AC/DC 전원, 3상 확장 지원
숫자 키와 로터리 노브로 출력을 설정하고 4.3인치 컬러 LCD에서 12가지 측정값과 출력 파형을 동시에 확인합니다. USB, LAN, RS232, GPIB가 기본이며 내장 웹 서버로 브라우저에서도 설정과 모니터링이 가능합니다.
9830B 시리즈 데이터시트 (영문)자료실에서 보기 ›9833B의 특징
AC·DC·AC+DC 출력
양·음 DC 오프셋을 더해 AC+DC 결합 출력과 순수 DC 출력(최대 ±424 V, 1500 W)을 지원합니다.
고조파 파형 생성
사인, 구형파, 클립드 사인과 30종 내장 THD 파형, 40차까지 정의하는 사용자 고조파 파형 5개를 출력합니다.
스텝·펄스·리스트 모드
10개 프로그램, 총 100 스텝으로 전압 강하, 주기적 서지·새그, 위상 외란을 재현합니다.
3상 확장
같은 모델 3대와 TL983P-KIT로 3상 Y 결선을 구성하며 상당 최대 3000 VA, 45~600 Hz로 동작합니다.

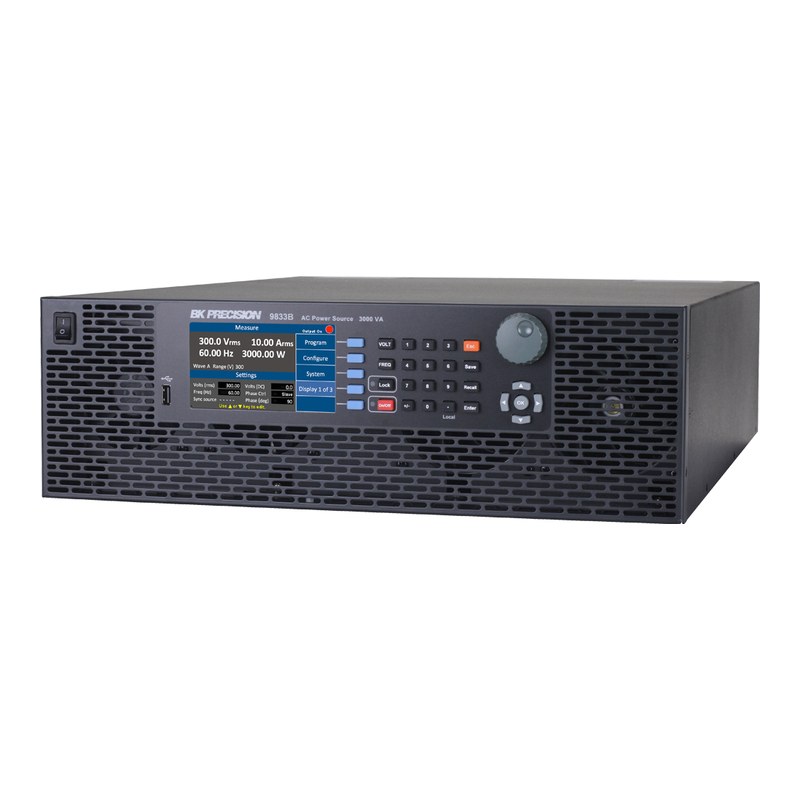

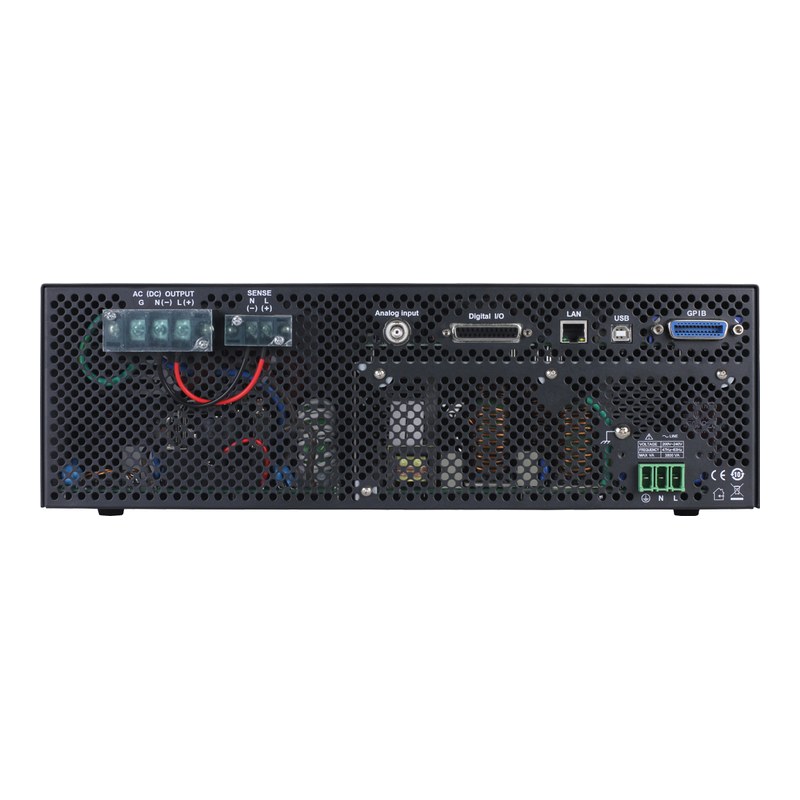

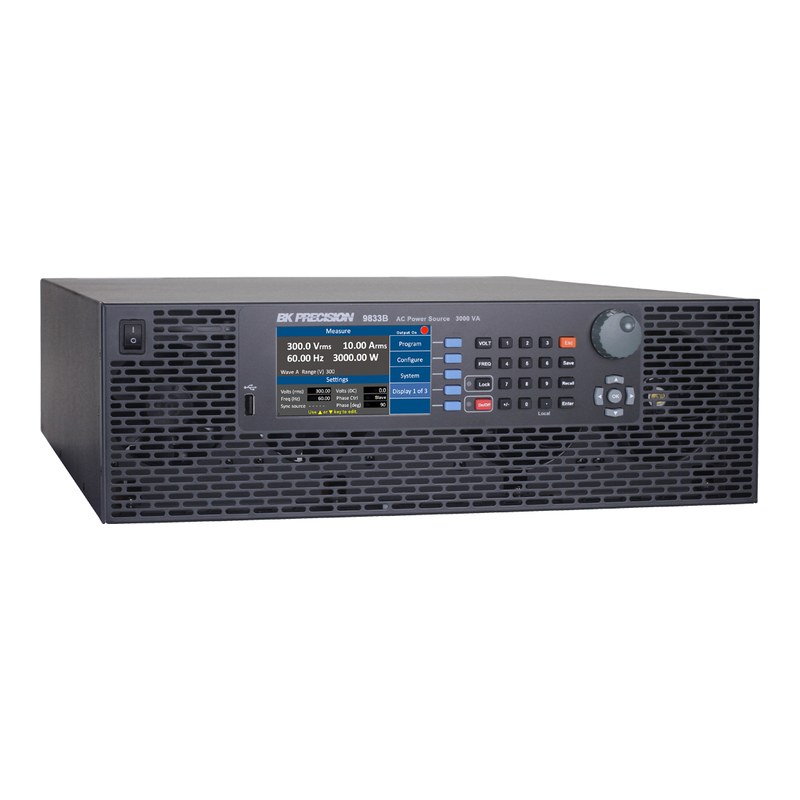

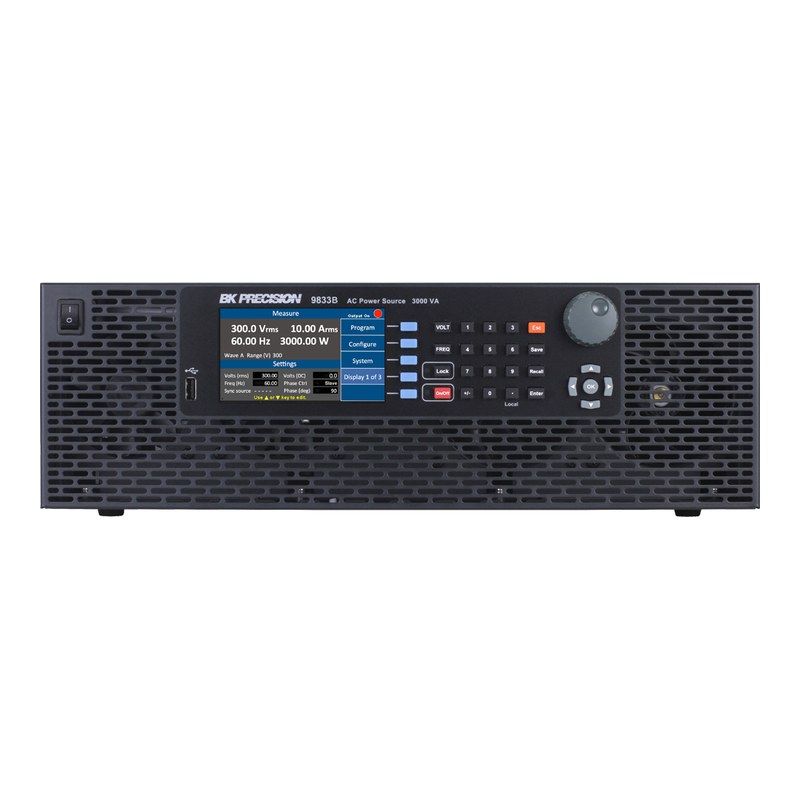

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | AC 최대 전력 | AC 전압 | AC 전류(rms) | DC 출력 | 인터페이스 |
|---|---|---|---|---|---|
| 9832B | 2000 VA | 150 V / 300 V | 20 A / 10 A | ±212 V / ±424 V, 1000 W | USB, LAN, RS232, GPIB |
| 9833B (이 상품) | 3000 VA | 150 V / 300 V | 30 A / 15 A | ±212 V / ±424 V, 1500 W | USB, LAN, RS232, GPIB |
이런 현장에 적합합니다
대형 가전·공조기
3 kVA급 제품의 입력 마진, 기동 전류, 역률 측정
모터·인버터 평가
높은 피크 전류로 모터 기동과 인버터 입력단 돌입 전류 시험
3상 전원 시험
3대 마스터/슬레이브 구성으로 상당 3000 VA 3상 시험 환경 구축
항공·방산 전원
400 Hz 등 고주파 AC 전원과 DC 오프셋 조건 재현
9833B 주요 사양
| 모델 | 9833B |
|---|---|
| 출력 모드 | AC, DC, AC+DC (단상) |
| AC 최대 전력 | 3000 VA |
| AC 전압 레인지 (rms) | Low 0~150 V / High 0~300 V |
| AC 최대 전류 (rms) | Low 30 A / High 15 A |
| AC 최대 전류 (peak) | Low 97.5 A (100 Hz 미만) / 75 A (100 Hz 초과), High 48.75 A (100 Hz 미만) / 37.5 A (100 Hz 초과) |
| 주파수 범위 | 단상 45 Hz~1.2 kHz, 3상 45~600 Hz |
| 위상 범위 | 0~359.7° |
| 전고조파 왜율 (THD) | 0.5% (45~400 Hz), 1% (400 Hz~1 kHz), 2% (1~1.2 kHz) |
| 라인 / 로드 레귤레이션 | 0.1% / 0.1% |
| 크레스트 팩터 | 3.25 (45~100 Hz), 2.5 (100 Hz~1.2 kHz) |
| DC 최대 전력 | 1500 W |
| DC 전압 / 전류 | Low 0~±212 V, 15 A / High 0~±424 V, 7.5 A |
| DC 리플·노이즈 (20 Hz~20 MHz) | ≤300 mVrms / ≤3 Vpp |
| 과도 응답 시간 | 1.5 ms (typical) |
| 설정 분해능 | 전압 0.1 V, 위상 0.1°, 주파수 0.01 Hz (100 Hz 미만) / 0.1 Hz (100 Hz 초과) |
| 전압 설정 정확도 | AC 0.2% + 0.2% F.S., DC 0.2% + 0.4% F.S. |
| 전압 측정 정확도 | AC 0.25% + 0.25% F.S., DC 0.25% + 0.5% F.S. |
| 아날로그 BNC 입력 (증폭기 모드) | 0~±10 V, 입력 임피던스 200 kΩ, 대역폭 1.2 kHz |
| 메모리 | 리스트 10개 프로그램(총 100 스텝), 사용자 파형 5개 |
| 보호 기능 | OVP, OCP, OPP, OTP |
| 인터페이스 | USB(USBTMC/가상 COM), LAN, RS232, GPIB, 아날로그 프로그래밍, 웹 서버 |
| 입력 전원 | 190~250 VAC, 47~63 Hz, 최대 3800 VA / 20 A, 역률 0.98 (typical) |
| 크기 (W x H x D) | 420 x 132 x 560 mm |
| 무게 | 24 kg |
| 사용 온도 | 0~40 °C |
※ 제조사 데이터시트(9830B Series Datasheet, v061925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
