9832B
BK Precision 9832B는 2000 VA AC 출력과 1000 W DC 출력을 겸하는 프로그래머블 AC/DC 전원입니다. 150 V 레인지 20 Arms, 피크 65 A의 높은 크레스트 팩터로 돌입 전류가 큰 용량성·유도성 부하를 시험하며, AC+DC 결합 출력과 30종 고조파 파형을 지원합니다. 같은 모델 3대를 연결하면 상당 2000 VA의 3상 시스템으로 확장됩니다.
2 kVA AC + DC 출력, 3U 고성능 AC 소스
숫자 키와 로터리 노브로 출력을 설정하고 4.3인치 컬러 LCD에서 12가지 측정값과 출력 파형을 동시에 확인합니다. USB, LAN, RS232, GPIB가 기본이며 내장 웹 서버로 브라우저에서도 설정과 모니터링이 가능합니다.
9830B 시리즈 데이터시트 (영문)자료실에서 보기 ›9832B의 특징
AC·DC·AC+DC 출력
양·음 DC 오프셋을 더해 AC+DC 결합 출력과 순수 DC 출력(최대 ±424 V, 1000 W)을 지원합니다.
고조파 파형 생성
사인, 구형파, 클립드 사인과 30종 내장 THD 파형, 40차까지 정의하는 사용자 고조파 파형 5개를 출력합니다.
스텝·펄스·리스트 모드
10개 프로그램, 총 100 스텝으로 전압 강하, 주기적 서지·새그, 위상 외란을 재현합니다.
3상 확장
같은 모델 3대와 TL983P-KIT로 3상 Y 결선을 구성하며 상당 최대 2000 VA, 45~600 Hz로 동작합니다.

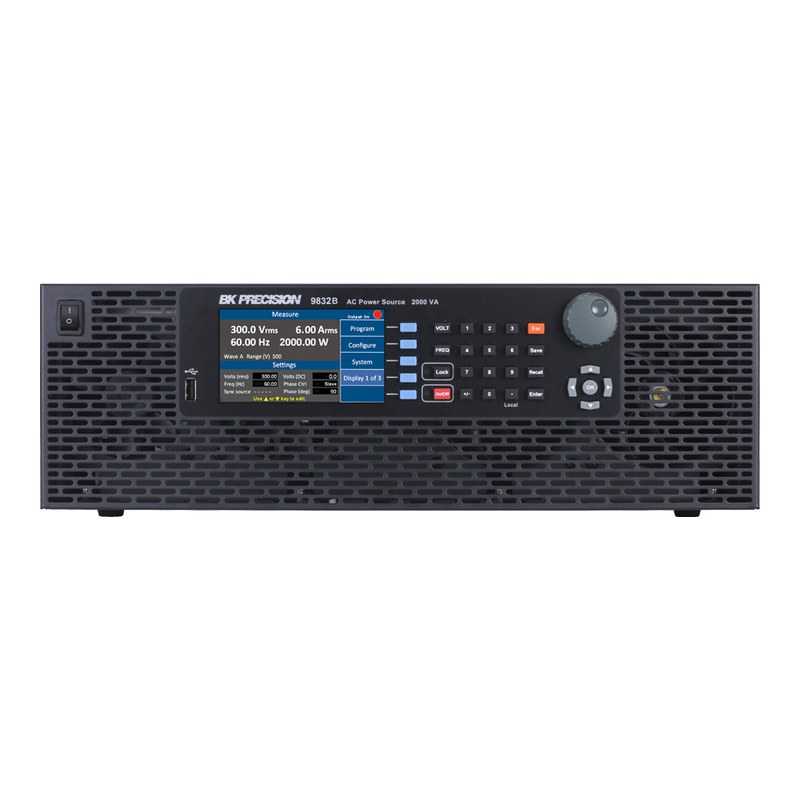

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | AC 최대 전력 | AC 전압 | AC 전류(rms) | DC 출력 | 인터페이스 |
|---|---|---|---|---|---|
| 9832B (이 상품) | 2000 VA | 150 V / 300 V | 20 A / 10 A | ±212 V / ±424 V, 1000 W | USB, LAN, RS232, GPIB |
| 9833B | 3000 VA | 150 V / 300 V | 30 A / 15 A | ±212 V / ±424 V, 1500 W | USB, LAN, RS232, GPIB |
이런 현장에 적합합니다
가전·산업 제어기
2 kVA급 제품의 입력 전압·주파수 변동 및 돌입 전류 측정
EMC 사전 시험
IEC 61000-3-2 고조파, IEC 61000-4-11/14/28/34 전원 외란 사전 평가
항공 전원 400 Hz
최대 1.2 kHz 단상 출력으로 400 Hz 항공기 전원 조건 재현
3상 시스템 구성
TL983P-KIT와 3대 연결로 3상 Y 결선 시험 환경 구축
9832B 주요 사양
| 모델 | 9832B |
|---|---|
| 출력 모드 | AC, DC, AC+DC (단상) |
| AC 최대 전력 | 2000 VA |
| AC 전압 레인지 (rms) | Low 0~150 V / High 0~300 V |
| AC 최대 전류 (rms) | Low 20 A / High 10 A |
| AC 최대 전류 (peak) | Low 65 A (100 Hz 미만) / 50 A (100 Hz 초과), High 32.5 A (100 Hz 미만) / 25 A (100 Hz 초과) |
| 주파수 범위 | 단상 45 Hz~1.2 kHz, 3상 45~600 Hz |
| 위상 범위 | 0~359.7° |
| 전고조파 왜율 (THD) | 0.5% (45~400 Hz), 1% (400 Hz~1 kHz), 2% (1~1.2 kHz) |
| 라인 / 로드 레귤레이션 | 0.1% / 0.1% |
| 크레스트 팩터 | 3.25 (45~100 Hz), 2.5 (100 Hz~1.2 kHz) |
| DC 최대 전력 | 1000 W |
| DC 전압 / 전류 | Low 0~±212 V, 10 A / High 0~±424 V, 5 A |
| DC 리플·노이즈 (20 Hz~20 MHz) | ≤300 mVrms / ≤3 Vpp |
| 과도 응답 시간 | 1.5 ms (typical) |
| 설정 분해능 | 전압 0.1 V, 위상 0.1°, 주파수 0.01 Hz (100 Hz 미만) / 0.1 Hz (100 Hz 초과) |
| 전압 설정 정확도 | AC 0.2% + 0.2% F.S., DC 0.2% + 0.4% F.S. |
| 전압 측정 정확도 | AC 0.25% + 0.25% F.S., DC 0.25% + 0.5% F.S. |
| 아날로그 BNC 입력 (증폭기 모드) | 0~±10 V, 입력 임피던스 200 kΩ, 대역폭 1.2 kHz |
| 메모리 | 리스트 10개 프로그램(총 100 스텝), 사용자 파형 5개 |
| 보호 기능 | OVP, OCP, OPP, OTP |
| 인터페이스 | USB(USBTMC/가상 COM), LAN, RS232, GPIB, 아날로그 프로그래밍, 웹 서버 |
| 입력 전원 | 190~250 VAC, 47~63 Hz, 최대 2500 VA / 13.2 A, 역률 0.98 (typical) |
| 크기 (W x H x D) | 420 x 132 x 560 mm |
| 무게 | 24 kg |
| 사용 온도 | 0~40 °C |
※ 제조사 데이터시트(9830B Series Datasheet, v061925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
