9803
BK Precision 9803은 0~300 V, 750 VA 출력의 프로그래머블 AC 전원으로 150 V 레인지 6 Arms, 피크 18 A까지 공급합니다. USB, RS232, LAN에 GPIB까지 기본 탑재되어 자동 시험 랙에 바로 넣을 수 있고, 리스트·스윕·PLD 모드로 전원 이상 상황을 재현합니다.
750 VA 출력과 GPIB 기본 탑재, 시스템용 AC 소스

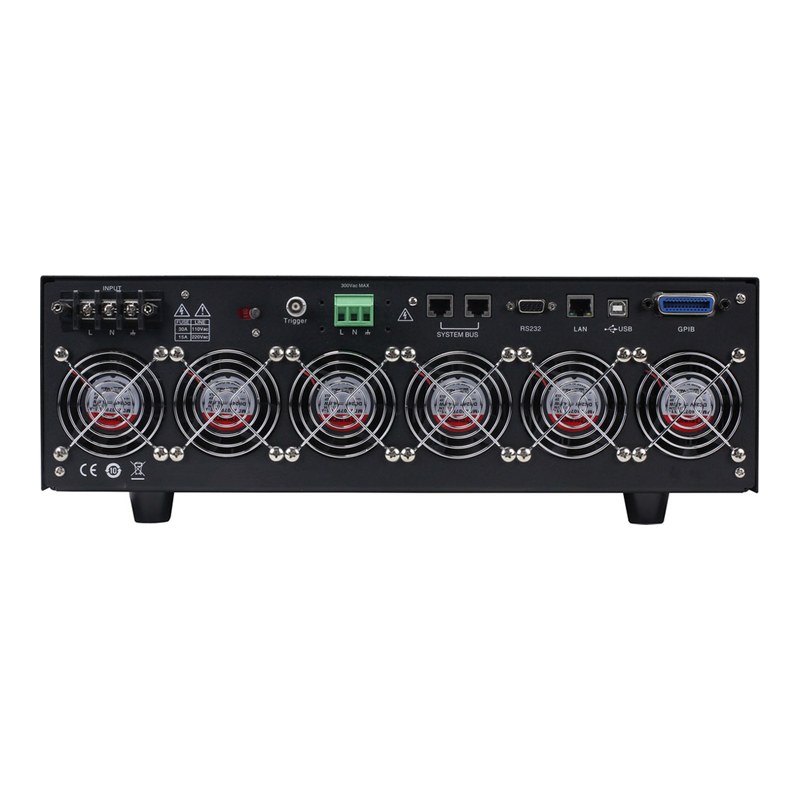

전면 유니버설 콘센트와 후면 출력 단자를 모두 갖춰 벤치와 랙 어느 쪽에서도 배선이 간편합니다. GPIB를 포함한 4종 인터페이스와 무료 응용 소프트웨어, LabVIEW 드라이버로 원격 제어와 측정 로깅을 구성합니다.
9800 시리즈 데이터시트 (영문)자료실에서 보기 ›9803의 특징
리스트·PLD 시뮬레이션
10개 프로그램, 프로그램당 최대 100 스텝으로 서지·새그·스파이크·드롭아웃을 파형의 원하는 위치에 삽입합니다.
전압·주파수 스윕
전압 스윕, 주파수 스윕, 복합 스윕을 최대 10개 프로필로 저장해 전원 장치의 효율과 최대 입력 전력을 확인합니다.
디머 시뮬레이션
위상 리딩/트레일링 에지를 0~180° 범위에서 잘라 모터 제어, 조명 제품의 위상 제어 동작을 시험합니다.
GPIB 포함 4종 인터페이스
USB(USBTMC), RS232, LAN에 GPIB가 기본 포함되어 기존 GPIB 시험 시스템과 LAN 기반 시스템 모두에 연결됩니다.

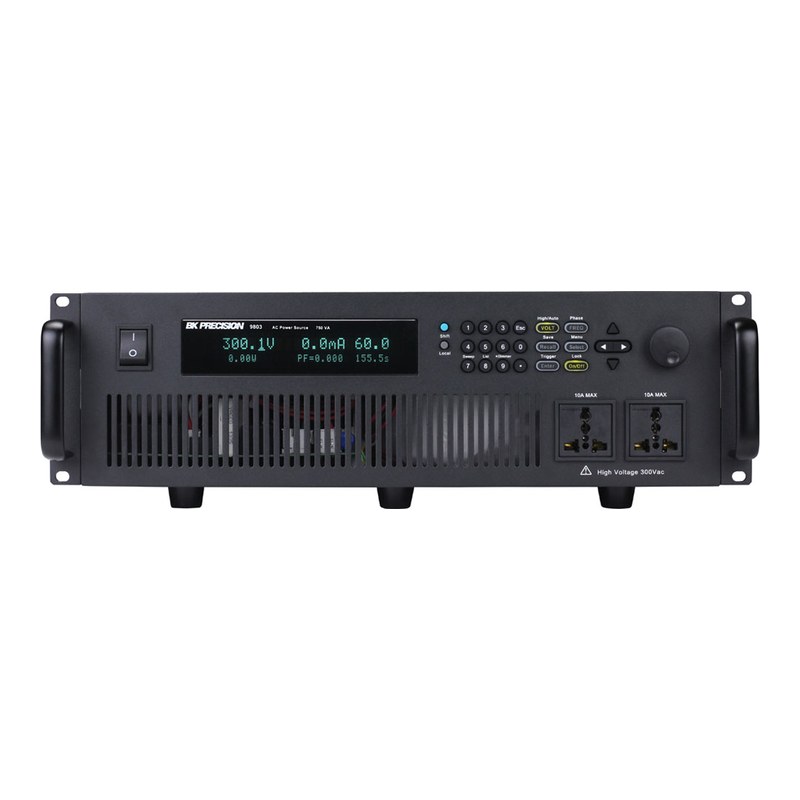

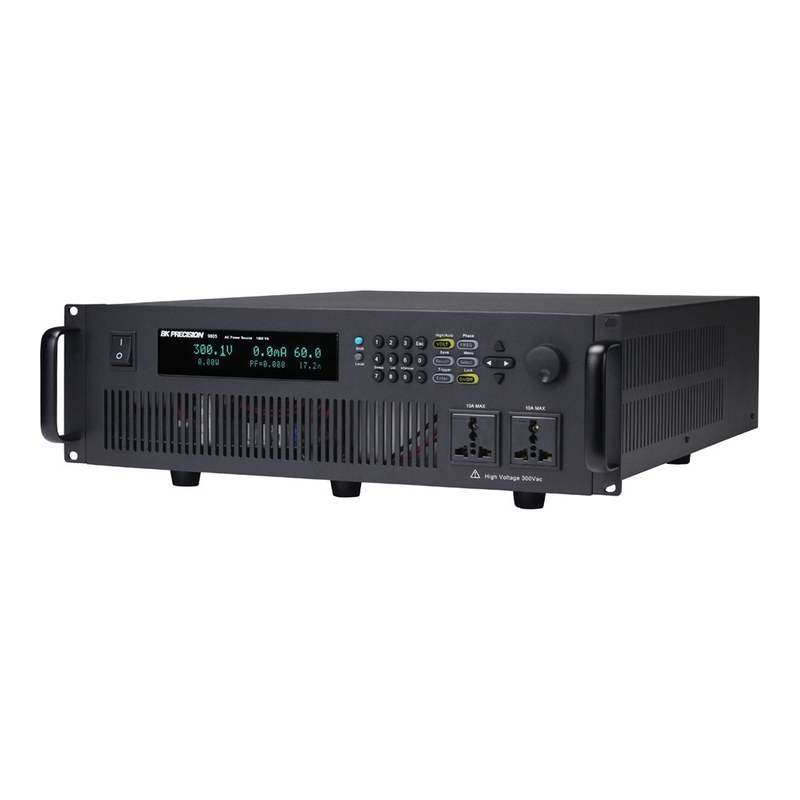

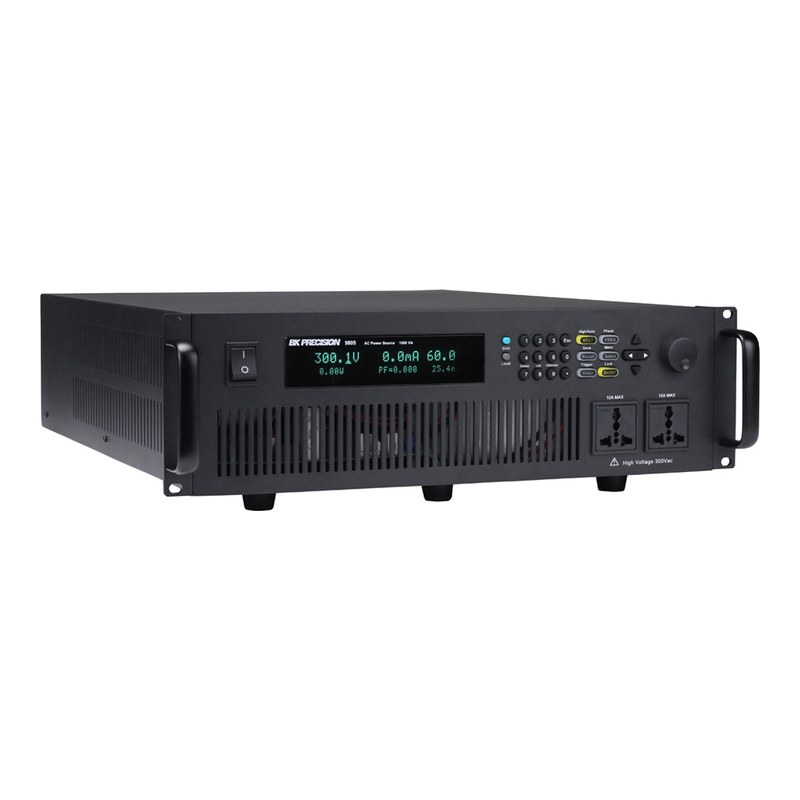

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 최대 전력 | 출력 전압 | 최대 전류(rms) | 최대 전류(peak) | 인터페이스 |
|---|---|---|---|---|---|
| 9801 | 300 VA | 0~300 V | 3 A / 1.5 A | 9 A / 4.5 A | USB, RS232, LAN |
| 9803 (이 상품) | 750 VA | 0~300 V | 6 A / 3 A | 18 A / 9 A | USB, RS232, LAN, GPIB |
| 9805 | 1500 VA | 0~300 V | 12 A / 6 A | 36 A / 18 A | USB, RS232, LAN, GPIB |
이런 현장에 적합합니다
가전 생산 검사
750 VA급 가전·전원 장치의 입력 전압·주파수 마진 시험
ATE 시스템
GPIB/LAN 기반 자동 시험 랙에서 AC 입력 조건 자동 변경
전원 이상 재현
IEC 61000-4-11/4-14/4-28 기준 전압 강하·주파수 변동 사전 시험
모터·조명 개발
디머 기능으로 위상 제어형 모터와 조명 드라이버 평가
9803 주요 사양
| 모델 | 9803 |
|---|---|
| 출력 형식 | 단상 리니어 AC 전원 |
| 최대 출력 전력 | 750 VA |
| 출력 전압 (rms) | 0~300 V (150 V / 300 V 오토레인지 또는 300 V 레인지) |
| 최대 출력 전류 (rms) | 6 A (150 V 레인지) / 3 A (300 V 레인지) |
| 최대 출력 전류 (peak) | 18 A (150 V 레인지) / 9 A (300 V 레인지) |
| 출력 주파수 | 45~500 Hz (분해능 0.1 Hz: 45~99.9 Hz, 1 Hz: 100~500 Hz) |
| 위상각 | 0~360°, 분해능 0.1°, 정확도 ±1° (45~65 Hz) |
| 전압 설정 분해능 / 정확도 | 0.1 V / ±(0.2% + 0.6 V) |
| 전고조파 왜율 (THD) | ≤0.5% (45~500 Hz, 저항 부하) |
| 크레스트 팩터 | 3 |
| 라인 레귤레이션 | 최대 0.1% (입력 ±10% 변동 시) |
| 로드 레귤레이션 | ≤0.5% FS (저항 부하) |
| 응답 시간 | <100 µs |
| 측정 항목 | Vrms, Irms, Ipeak, 주파수, 역률, 피상전력, 유효전력, 경과 시간 |
| 유효전력 측정 정확도 | Low ±(0.2% + 0.05 W) / Mid ±(0.2% + 0.5 W) / High ±(0.2% + 2 W) |
| 프로그램 기능 | 리스트 모드(10개 프로그램 × 최대 100 스텝), PLD 시뮬레이션, 전압·주파수 스윕, 디머 |
| 보호 기능 | OVP, OCP, OPP, OTP, 키 잠금 |
| 인터페이스 | USB(USBTMC), RS232, LAN, GPIB, 후면 BNC I/O(트리거 입력, 동기 출력, 출력 상태) |
| 입력 전원 | 단상 110 / 220 VAC ±10%, 47~63 Hz (최대 입력 전류 110 V 30 A / 220 V 15 A) |
| 입력 역률 | 0.7 (typical) |
| 크기 (W x H x D) | 439 x 131.4 x 535.7 mm |
| 무게 | 40 kg |
| 사용 온도 | 0~40 °C, 20~80% R.H. |
| 기본 구성품 | 입력 커넥터 포함 무단자 전원 코드, 랙마운트 이어 및 핸들, 사용 설명서 |
※ 제조사 데이터시트(9800/B Series Datasheet, v071425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
