9206B
BK Precision 9206B는 최대 150 V, 10 A 범위에서 600 W를 공급하는 고전압 멀티레인지 프로그래머블 DC 전원공급기입니다. 150 V/4 A부터 60 V/10 A까지 전력 곡선 위 어느 지점에서도 동작해 고전압 장비와 대전류 부하를 모두 다룰 수 있습니다.
150 V/4 A부터 60 V/10 A까지, 600 W 고전압 멀티레인지 전원
키패드와 로터리 노브로 150 V까지 설정값을 빠르게 입력하고, 72개 설정을 저장해 바로 불러옵니다. SCPI 호환 USB(USBTMC)·RS232와 LabVIEW 드라이버로 시험 시스템에 쉽게 통합됩니다.
9200B 시리즈 데이터시트 (영문)자료실에서 보기 ›9206B의 특징
멀티레인지 출력
150 V·10 A 한계 안에서 600 W 정격 전력을 어떤 전압·전류 조합으로도 쓸 수 있어 여러 대의 전원을 한 대로 대신합니다.
리스트 모드와 출력 타이머
10개 리스트 파일에 각각 150스텝까지 저장해 실행하고, 출력 타이머를 0.1~99999.9초로 설정할 수 있습니다.

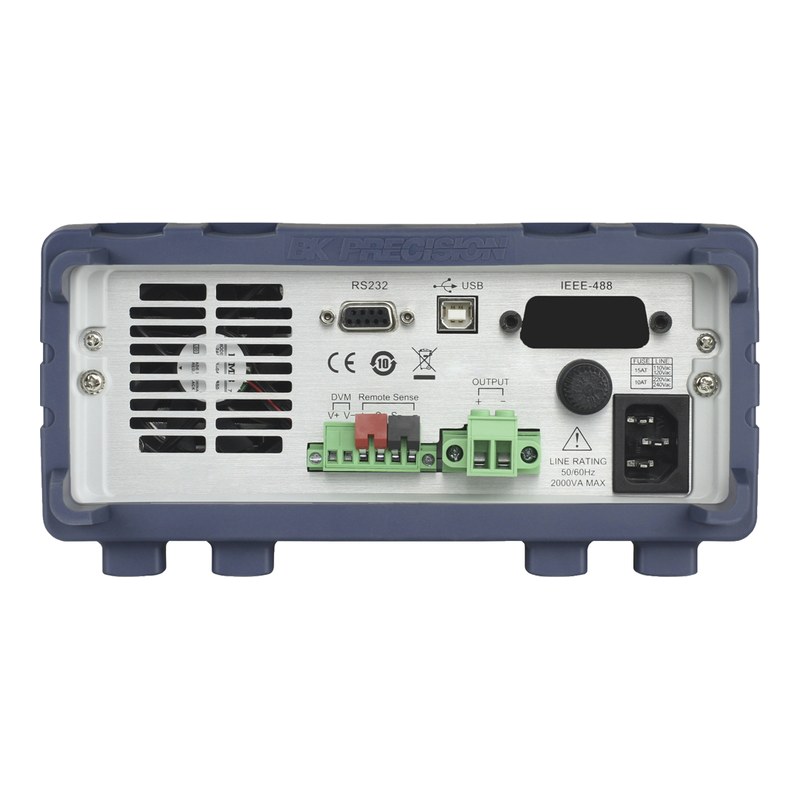

리모트 센스
후면 리모트 센스 단자로 최대 1 V의 배선 전압 강하를 보상해 대전류에서도 부하단 전압을 정확히 맞춥니다.
보호 기능과 원격 제어
OVP·OPP·OTP와 키 잠금을 갖추고, USB(USBTMC)와 RS232로 SCPI 명령 제어가 가능합니다.
제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 전압 리플 | 인터페이스 |
|---|---|---|---|---|---|
| 9201B | 0~60 V | 0~10 A | 200 W | ≤ 8 mVpp | USB, RS232 |
| 9202B | 0~60 V | 0~15 A | 360 W | ≤ 15 mVpp | USB, RS232 |
| 9205B | 0~60 V | 0~25 A | 600 W | ≤ 20 mVpp | USB, RS232 |
| 9206B (이 상품) | 0~150 V | 0~10 A | 600 W | ≤ 50 mVpp | USB, RS232 |
이런 현장에 적합합니다
고전압 DC 장비
100 V급 DC 버스·조명 드라이버 전원 시험
전기차 부품 연구
고전압 소형 모듈과 보조 전원 평가
전력 전자 개발
인버터·컨버터 입력 전압을 150 V까지 가변
다용도 실험실 전원
60 V/10 A 영역까지 한 대로 대응
9206B 주요 사양
| 모델 | 9206B |
|---|---|
| 출력 채널 | 1채널 (멀티레인지) |
| 출력 전압 | 0~150 V |
| 출력 전류 | 0~10 A |
| 출력 전력 | 600 W |
| 동작 예 | 150 V/4 A, 60 V/10 A 등 최대 전력 곡선 위 임의 지점 |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 15 mV / 전류 ≤ 0.05 % + 10 mA |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 15 mV / 전류 ≤ 0.05 % + 10 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 50 mVpp / 전류 ≤ 15 mArms |
| 설정 분해능 | 1 mV / 0.1 mA |
| 측정 분해능 | 1 mV / 0.1 mA |
| 설정 정확도 | 전압 ≤ 0.03 % + 20 mV / 전류 ≤ 0.1 % + 25 mA |
| 측정 정확도 | 전압 ≤ 0.03 % + 20 mV / 전류 ≤ 0.1 % + 25 mA |
| 리모트 센스 보상 | 1 V |
| 내장 DVM | 0~60 V, 정확도 0.02 % + 10 mV, 분해능 1 mV |
| 보호 기능 | OVP, OPP, OTP, 키 잠금 |
| 리스트 모드 | 10개 파일, 파일당 최대 150스텝 |
| 설정 저장 | 72개 |
| 출력 타이머 | 0.1~99999.9 s |
| 인터페이스 | USB (USBTMC), RS232 (SCPI) |
| 입력 전원 | 110/220 VAC ± 10 %, 47~63 Hz |
| 크기 (W x H x D) | 214.5 x 88.2 x 445 mm |
| 사용 온도 | 0~40 °C |
| 보관 온도 | -20~70 °C |
| 기본 구성품 | 사용자 매뉴얼, 전원 코드 |
| 옵션 | IT-E151 랙마운트 키트 |
※ 제조사 데이터시트(9200B Series Datasheet, v021722) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
