9202B
BK Precision 9202B는 60 V, 15 A 범위에서 360 W를 공급하는 멀티레인지 프로그래머블 DC 전원공급기입니다. 정격 전력 곡선을 따라 전압·전류 한계가 자동으로 다시 계산되므로 12 V 대전류 부하와 48 V 장비를 한 대로 시험할 수 있습니다.
15 A까지 내는 360 W 멀티레인지 전원, 하프랙 크기

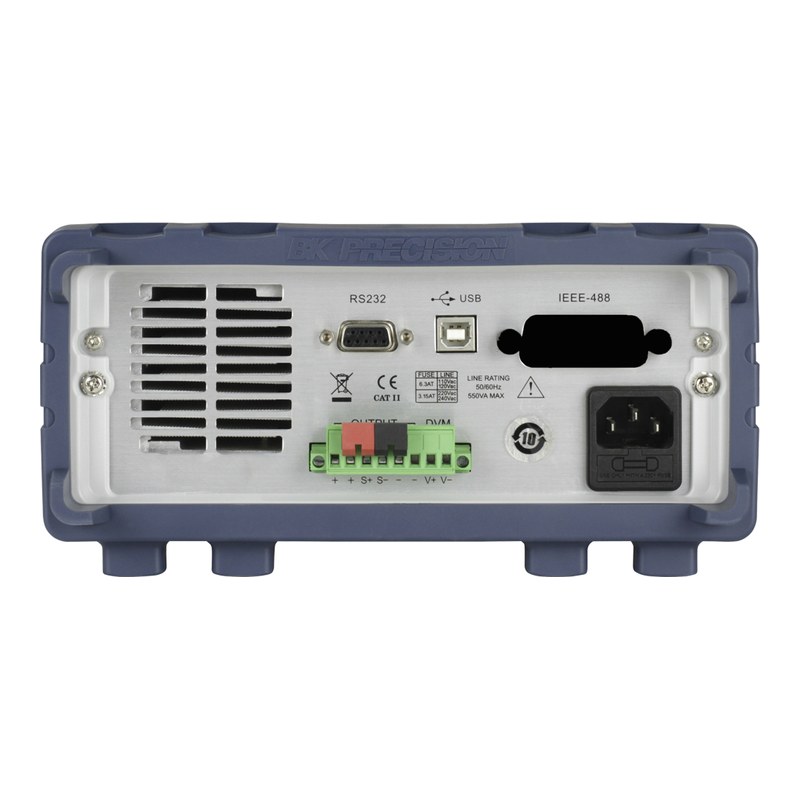

전면 키패드와 노브로 설정하고, 출력은 전면 단자 또는 후면 출력·센스 단자로 연결합니다. 제공 PC 소프트웨어로 전면 패널 에뮬레이션, 시퀀스 실행, 데이터 기록을 할 수 있습니다.
9200B 시리즈 데이터시트 (영문)자료실에서 보기 ›9202B의 특징
멀티레인지 출력
60 V·15 A 한계 안에서 360 W 정격 전력을 어떤 전압·전류 조합으로도 쓸 수 있어 여러 대의 전원을 한 대로 대신합니다.
리스트 모드와 출력 타이머
10개 리스트 파일에 각각 150스텝까지 저장해 실행하고, 출력 타이머를 0.1~99999.9초로 설정할 수 있습니다.
내장 디지털 전압계
후면 단자로 최대 60 V DC를 1 mV 분해능으로 측정하는 DVM이 들어 있어 별도 계측기 없이 전압을 확인합니다.
보호 기능과 원격 제어
OVP·OPP·OTP와 키 잠금을 갖추고, USB(USBTMC)와 RS232로 SCPI 명령 제어가 가능합니다.

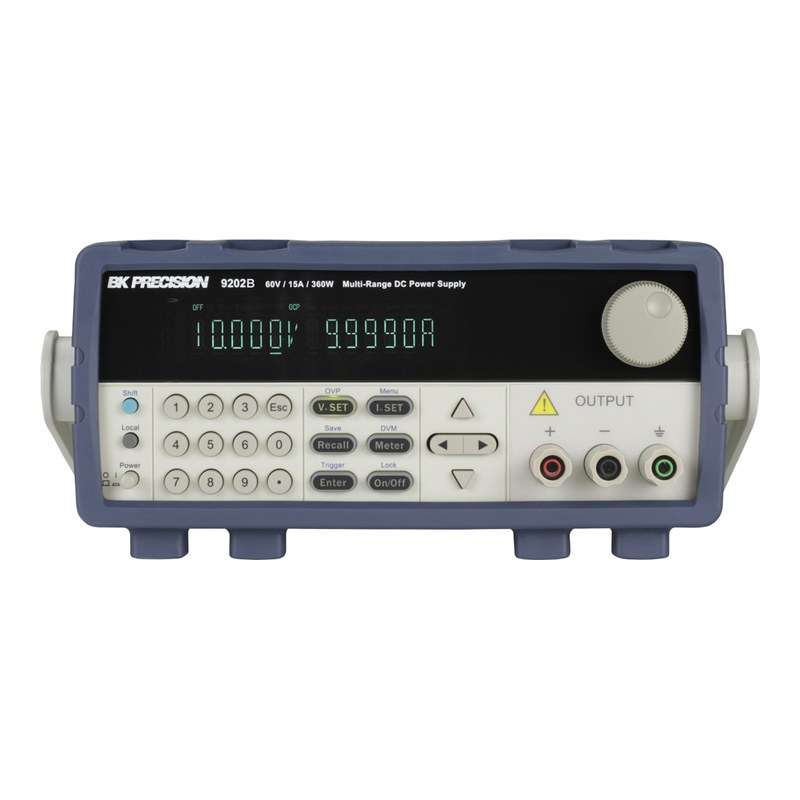

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 전압 리플 | 인터페이스 |
|---|---|---|---|---|---|
| 9201B | 0~60 V | 0~10 A | 200 W | ≤ 8 mVpp | USB, RS232 |
| 9202B (이 상품) | 0~60 V | 0~15 A | 360 W | ≤ 15 mVpp | USB, RS232 |
| 9205B | 0~60 V | 0~25 A | 600 W | ≤ 20 mVpp | USB, RS232 |
| 9206B | 0~150 V | 0~10 A | 600 W | ≤ 50 mVpp | USB, RS232 |
이런 현장에 적합합니다
12 V·24 V 장비 시험
15 A 대전류로 차량·산업용 기기 전원 공급
DC 모터 구동
기동 전류가 큰 모터·팬 시험
48 V 시스템
60 V 범위로 통신·서버 장비 전원 시험
랙 시스템
19인치 하프랙 크기로 두 대를 나란히 장착
9202B 주요 사양
| 모델 | 9202B |
|---|---|
| 출력 채널 | 1채널 (멀티레인지) |
| 출력 전압 | 0~60 V |
| 출력 전류 | 0~15 A |
| 출력 전력 | 360 W |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 8 mV / 전류 ≤ 0.05 % + 6 mA |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 8 mV / 전류 ≤ 0.1 % + 6 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 15 mVpp / 전류 ≤ 8 mArms |
| 설정 분해능 | 1 mV / 0.1 mA |
| 측정 분해능 | 1 mV / 0.1 mA (10 A 미만), 1 mA (10 A 초과) |
| 설정 정확도 | 전압 ≤ 0.03 % + 5 mV / 전류 ≤ 0.1 % + 15 mA |
| 측정 정확도 | 전압 ≤ 0.03 % + 5 mV / 전류 ≤ 0.1 % + 15 mA |
| 리모트 센스 보상 | 1 V |
| 내장 DVM | 0~60 V, 정확도 0.02 % + 10 mV, 분해능 1 mV |
| 보호 기능 | OVP, OPP, OTP, 키 잠금 |
| 리스트 모드 | 10개 파일, 파일당 최대 150스텝 |
| 설정 저장 | 72개 |
| 출력 타이머 | 0.1~99999.9 s |
| 인터페이스 | USB (USBTMC), RS232 (SCPI) |
| 입력 전원 | 110/220 VAC ± 10 %, 47~63 Hz |
| 크기 (W x H x D) | 214.5 x 88.2 x 354.6 mm |
| 사용 온도 | 0~40 °C |
| 보관 온도 | -20~70 °C |
| 기본 구성품 | 사용자 매뉴얼, 전원 코드 |
| 옵션 | IT-E151 랙마운트 키트 |
※ 제조사 데이터시트(9200B Series Datasheet, v021722) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
