9183B
BK Precision 9183B는 0~35 V/6 A와 0~70 V/3 A 레인지로 최대 210 W를 공급하는 단일 출력 프로그래머블 DC 전원공급기입니다. 9172B보다 두 배의 전류를 내면서 70 V까지 출력할 수 있어 48 V급 장비를 실부하에 가깝게 시험할 수 있습니다.
70 V/3 A까지 내는 210 W 듀얼 레인지 전원
숫자 키패드와 커서 키로 설정값을 빠르게 입력하며, 후면 출력·리모트 센스 단자로 랙 배선도 간편합니다. SCPI 호환 USB가 기본이고, 함께 제공되는 PC 소프트웨어로 리스트 작성과 출력 곡선 확인이 가능합니다.
9170B/9180B 시리즈 데이터시트 (영문)자료실에서 보기 ›9183B의 특징
듀얼 레인지 출력
Low 레인지(35 V/6 A)와 High 레인지(70 V/3 A)를 골라 쓸 수 있어 전압이 더 필요한지 전류가 더 필요한지에 맞춰 한 대로 대응합니다. 설정값에 따라 레인지가 자동으로 선택됩니다.
리스트 모드 시퀀스
10개 메모리에 총 150스텝까지 전압·전류·시간을 저장해 실행합니다. 명령 처리 시간이 10 ms 이하로 자동 시험 시간이 짧습니다.
전면·후면 출력과 리모트 센스
전면과 후면에 출력 단자가 있고, 전면 리모트 센스 단자로 배선 전압 강하를 보상할 수 있습니다.
모듈형 인터페이스 카드
USB가 기본이며 GPIB/LAN, RS232, RS485, 디지털 I/O·아날로그 제어(DR1DIO) 카드를 케이스를 열지 않고 추가할 수 있습니다.

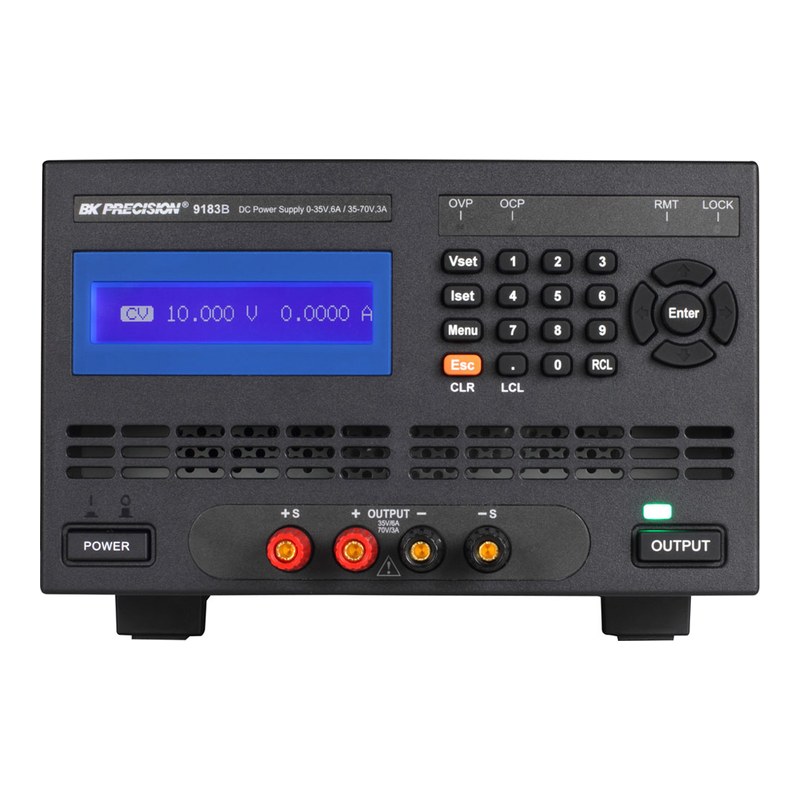

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 채널 | Low 레인지 | High 레인지 | 최대 전력 | 랙 높이 |
|---|---|---|---|---|---|
| 9171B | 1CH | 0~10 V / 10 A | 0~20 V / 5 A | 100 W | 2U |
| 9172B | 1CH | 0~35 V / 3 A | 0~70 V / 1.5 A | 105 W | 2U |
| 9173B | 2CH | 0~10 V / 10 A | 0~20 V / 5 A | 200 W | 3U |
| 9174B | 2CH | 0~35 V / 3 A | 0~70 V / 1.5 A | 210 W | 3U |
| 9181B | 1CH | 0~18 V / 8 A | 0~36 V / 4 A | 144 W | 2U |
| 9182B | 1CH | 0~10 V / 20 A | 0~20 V / 10 A | 200 W | 3U |
| 9183B (이 상품) | 1CH | 0~35 V / 6 A | 0~70 V / 3 A | 210 W | 3U |
| 9184B | 1CH | 0~100 V / 2 A | 0~200 V / 1 A | 200 W | 3U |
| 9185B | 1CH | 0~400 V / 0.5 A | 0~600 V / 0.35 A | 210 W | 3U |
이런 현장에 적합합니다
48 V 시스템
70 V/3 A 레인지로 서버·통신 장비 전원부 시험
모터 드라이버 개발
35 V/6 A 레인지로 BLDC 드라이버 구동
배터리 대체 전원
배터리 팩 전압을 모사해 기기 동작 확인
자동 시험 시스템
USB 기본, GPIB/LAN·RS485 카드로 확장
9183B 주요 사양
| 모델 | 9183B |
|---|---|
| 출력 채널 | 1채널 |
| Low 레인지 | 0~35 V, 0~6 A |
| High 레인지 | 0~70 V, 0~3 A |
| 최대 출력 전력 | 210 W |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 1 mV / 전류 ≤ 0.01 % + 250 µA |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 1 mV / 전류 ≤ 0.01 % + 250 µA (리모트 센스 연결 시) |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 0.5 mVrms, ≤ 5 mVpp / 전류 ≤ 2 mArms (커먼 모드 ≤ 1.5 µArms) |
| 설정·측정 분해능 | 2 mV / 0.2 mA |
| 설정·측정 정확도 | 전압 ≤ 0.05 % + 10 mV / 전류 ≤ 0.1 % + 2 mA |
| 온도 계수 (°C당) | 전압 ≤ 0.005 % + 1 mV / 전류 ≤ 0.01 % + 3 mA |
| 과도 응답 시간 | ≤ 50 µs (15 mV 이내 복귀), 전부하↔반부하 변동 시 |
| 상승·하강 시간 (전부하) | ≤ 10 ms / ≤ 10 ms (무부하 하강 ≤ 250 ms) |
| 정착 시간 / 측정 시간 | ≤ 30 ms / ≤ 5 ms |
| 안정도 (8시간) | 전압 ≤ 0.02 % + 2 mV / 전류 0.1 % + 1 mA |
| 명령 처리 시간 | ≤ 10 ms (일반) |
| 보호 기능 | OVP (정확도 ≤ 0.5 % + 0.1 V), OCP (정확도 ≤ 0.5 % + 0.1 A), 응답 ≤ 1 ms, 키 잠금 |
| 리스트 모드 / 메모리 | 10개 시퀀스, 총 150스텝 / 설정 10개 저장 |
| 특수 모드 | LED 모드, 자동 레인지 선택 |
| 인터페이스 | USB 기본 / 옵션 카드: GPIB·LAN(DRGL), RS232(DRRS232), RS485(DRRS485), 디지털 I/O·아날로그 제어(DR1DIO) |
| 입력 전원 | 115/230 VAC ± 10 %, 47~63 Hz |
| 크기 (W x H x D) | 210 x 130.5 x 415 mm (3U 랙 높이) |
| 무게 | 11 kg |
| 사용 온도 | 0~40 °C, 75 % R.H. 미만 |
| 보관 온도 | -10~70 °C, 85 % R.H. 미만 |
| 기본 구성품 | 전원 코드, USB 케이블(A-B), 라인 퓨즈 |
※ 제조사 데이터시트(9170B & 9180B Series Datasheet, v062425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
