9174B
BK Precision 9174B는 채널마다 0~35 V/3 A, 0~70 V/1.5 A 레인지를 제공하는 2채널 프로그래머블 DC 전원공급기로, 총 210 W를 출력합니다. 두 채널 모두 70 V까지 올릴 수 있어 ±전원이나 서로 다른 고전압 레일이 필요한 시험을 한 대로 구성할 수 있습니다.
두 채널 모두 70 V까지, 210 W 2채널 듀얼 레인지 전원
숫자 키패드와 커서 키로 설정값을 빠르게 입력하며, 후면 출력·리모트 센스 단자로 랙 배선도 간편합니다. SCPI 호환 USB가 기본이고, 함께 제공되는 PC 소프트웨어로 리스트 작성과 출력 곡선 확인이 가능합니다.
9170B/9180B 시리즈 데이터시트 (영문)자료실에서 보기 ›9174B의 특징
듀얼 레인지 출력
Low 레인지(35 V/3 A)와 High 레인지(70 V/1.5 A)를 골라 쓸 수 있어 전압이 더 필요한지 전류가 더 필요한지에 맞춰 한 대로 대응합니다. 설정값에 따라 레인지가 자동으로 선택됩니다.
리스트 모드 시퀀스
10개 메모리에 총 150스텝까지 전압·전류·시간을 저장해 실행합니다. 명령 처리 시간이 10 ms 이하로 자동 시험 시간이 짧습니다.
채널별 독립 출력 제어
두 채널에 각각 출력 ON/OFF 버튼이 있어 전원 투입 순서를 직접 조작하며 시험할 수 있습니다.
모듈형 인터페이스 카드
USB가 기본이며 GPIB/LAN, RS232, RS485, 디지털 I/O·아날로그 제어(DR2DIO) 카드를 케이스를 열지 않고 추가할 수 있습니다.

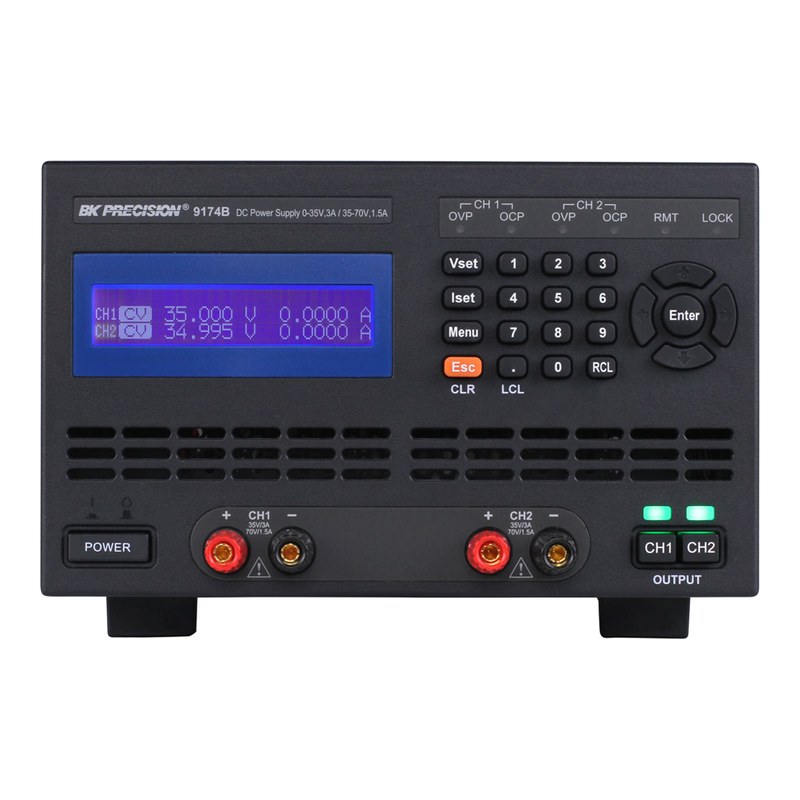

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 채널 | Low 레인지 | High 레인지 | 최대 전력 | 랙 높이 |
|---|---|---|---|---|---|
| 9171B | 1CH | 0~10 V / 10 A | 0~20 V / 5 A | 100 W | 2U |
| 9172B | 1CH | 0~35 V / 3 A | 0~70 V / 1.5 A | 105 W | 2U |
| 9173B | 2CH | 0~10 V / 10 A | 0~20 V / 5 A | 200 W | 3U |
| 9174B (이 상품) | 2CH | 0~35 V / 3 A | 0~70 V / 1.5 A | 210 W | 3U |
| 9181B | 1CH | 0~18 V / 8 A | 0~36 V / 4 A | 144 W | 2U |
| 9182B | 1CH | 0~10 V / 20 A | 0~20 V / 10 A | 200 W | 3U |
| 9183B | 1CH | 0~35 V / 6 A | 0~70 V / 3 A | 210 W | 3U |
| 9184B | 1CH | 0~100 V / 2 A | 0~200 V / 1 A | 200 W | 3U |
| 9185B | 1CH | 0~400 V / 0.5 A | 0~600 V / 0.35 A | 210 W | 3U |
이런 현장에 적합합니다
OP앰프·아날로그 회로
두 채널로 ±35 V 대칭 전원 구성
48 V 통신 장비
70 V 레인지로 PoE·텔레콤 장비 전원 시험
다채널 생산 검사
리스트 모드와 SCPI로 두 출력 동시 시퀀스 실행
부품 특성 평가
0.1 mA 분해능으로 채널별 전류 측정
9174B 주요 사양
| 모델 | 9174B |
|---|---|
| 출력 채널 | 2채널 |
| Low 레인지 | 0~35 V, 0~3 A |
| High 레인지 | 0~70 V, 0~1.5 A |
| 최대 출력 전력 | 210 W (2채널 합계) |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 1 mV / 전류 ≤ 0.01 % + 250 µA |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 1 mV / 전류 ≤ 0.01 % + 250 µA (리모트 센스 연결 시) |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 0.5 mVrms, ≤ 5 mVpp / 전류 ≤ 2 mArms (커먼 모드 ≤ 1.5 µArms) |
| 설정·측정 분해능 | 2 mV / 0.1 mA |
| 설정·측정 정확도 | 전압 ≤ 0.05 % + 10 mV / 전류 ≤ 0.1 % + 1 mA |
| 온도 계수 (°C당) | 전압 ≤ 0.005 % + 1 mV / 전류 ≤ 0.01 % + 3 mA |
| 과도 응답 시간 | ≤ 50 µs (15 mV 이내 복귀), 전부하↔반부하 변동 시 |
| 상승·하강 시간 (전부하) | ≤ 10 ms / ≤ 10 ms (무부하 하강 ≤ 250 ms) |
| 정착 시간 / 측정 시간 | ≤ 30 ms / ≤ 5 ms |
| 안정도 (8시간) | 전압 ≤ 0.02 % + 2 mV / 전류 0.1 % + 1 mA |
| 명령 처리 시간 | ≤ 10 ms (일반) |
| 보호 기능 | OVP (정확도 ≤ 0.5 % + 0.1 V), OCP (정확도 ≤ 0.5 % + 0.1 A), 응답 ≤ 1 ms, 키 잠금 |
| 리스트 모드 / 메모리 | 10개 시퀀스, 총 150스텝 / 설정 10개 저장 |
| 특수 모드 | LED 모드, 자동 레인지 선택 |
| 인터페이스 | USB 기본 / 옵션 카드: GPIB·LAN(DRGL), RS232(DRRS232), RS485(DRRS485), 디지털 I/O·아날로그 제어(DR2DIO) |
| 입력 전원 | 115/230 VAC ± 10 %, 47~63 Hz |
| 크기 (W x H x D) | 210 x 130.5 x 415 mm (3U 랙 높이) |
| 무게 | 10.5 kg |
| 사용 온도 | 0~40 °C, 75 % R.H. 미만 |
| 보관 온도 | -10~70 °C, 85 % R.H. 미만 |
| 기본 구성품 | 전원 코드, USB 케이블(A-B), 라인 퓨즈 |
※ 제조사 데이터시트(9170B & 9180B Series Datasheet, v062425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
