9140
BK Precision 9140은 채널마다 0~32 V, 0~8 A 범위에서 100 W를 내는 3채널 멀티레인지 DC 전원공급기로, 세 채널을 합쳐 300 W를 공급합니다. 32 V / 3.13 A부터 12.5 V / 8 A까지 정격 전력 곡선 위에서 출력을 쓰고, 채널 결합으로 직렬 96 V 또는 병렬 24 A까지 확장합니다. 2U 하프랙 5 kg 본체에 USB와 LXI LAN을 기본으로 갖췄습니다.
채널당 32 V·8 A, 병렬 결합 시 24 A

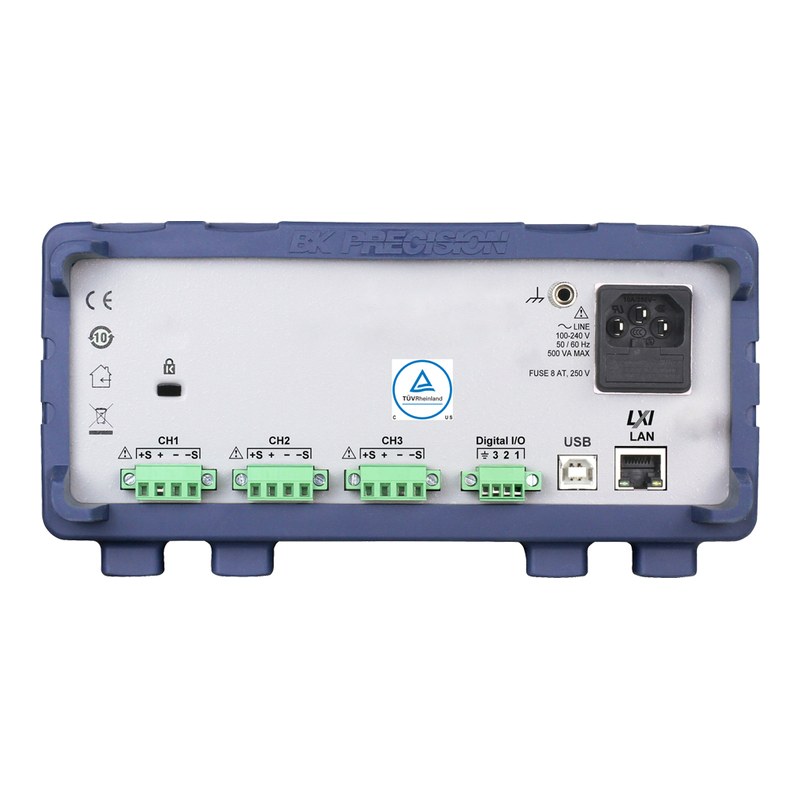

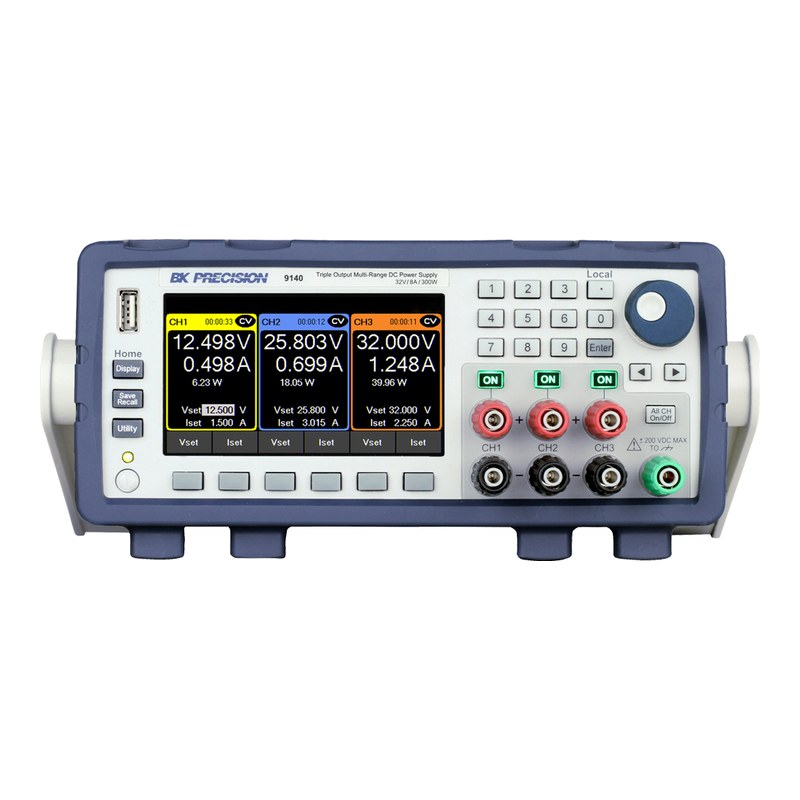

4.3인치 LCD에서 세 채널의 전압·전류·전력을 한 화면에 보고, 숫자 키패드와 로터리 노브로 값을 정밀하게 입력합니다. 전면 USB 호스트 포트로 설정·리스트 프로그램 저장과 데이터 기록을 하고, 후면 채널별 출력 단자는 내부 릴레이로 로컬·원격 센싱을 전환해 점퍼가 필요 없습니다.
9140 시리즈 데이터시트 (영문)자료실에서 보기 ›9140의 특징
채널당 100 W 멀티레인지
각 채널이 32 V, 8 A 범위 안에서 100 W 곡선을 따라 출력해 저전압 대전류 부하에 강합니다.
고급 리스트 모드
프로그램당 100스텝, 10개 프로그램을 저장하고 전압 기울기 0.005~3.2 V/ms, 스텝 시간 0.1~9999 s를 설정합니다.
채널 커플링과 출력 시퀀싱
채널별 ON/OFF 지연을 0~1시간, 1 ms 단위로 설정해 MCU 전원 투입 순서를 재현합니다.
USB 데이터 기록과 보호 기능
0.2초~5분 간격으로 세 채널 데이터를 USB 메모리에 CSV로 기록하고, OVP·OCP·OTP와 원격 인히빗으로 DUT를 보호합니다.

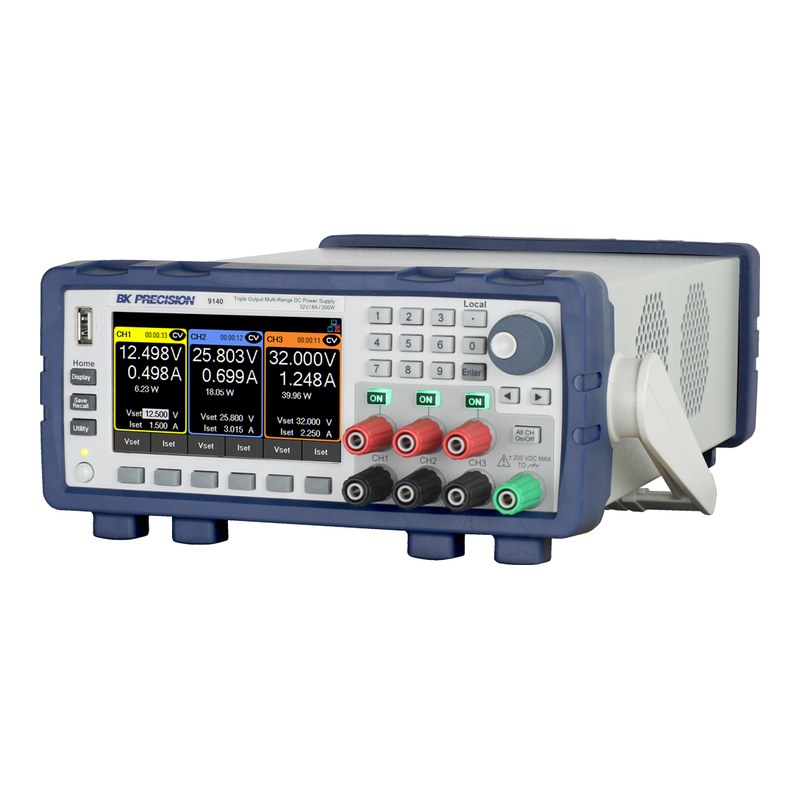

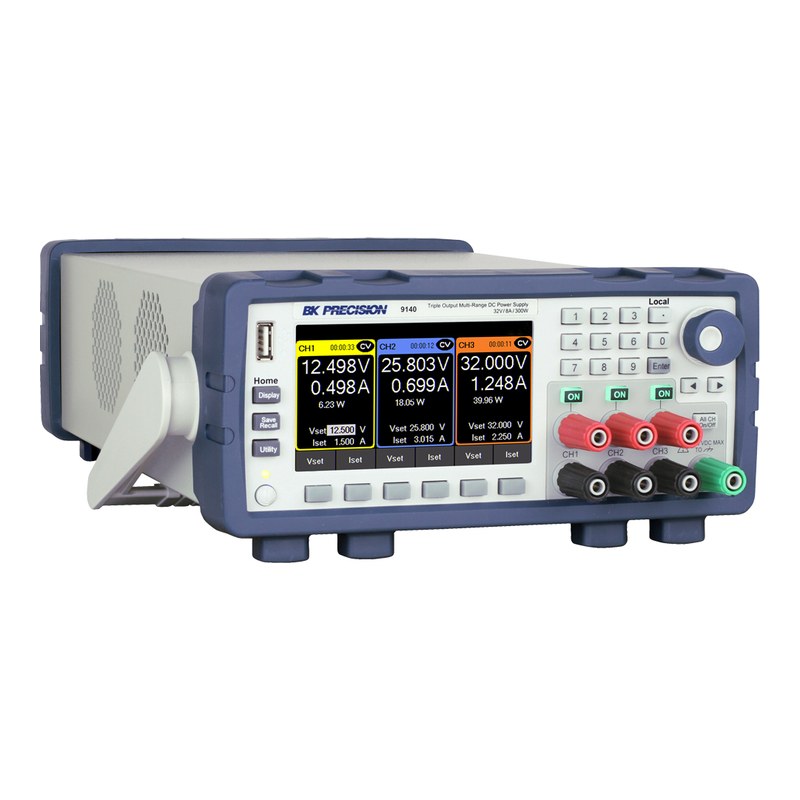

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 채널당 전압 | 채널당 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9140 (이 상품) | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN |
| 9140-GPIB | 3CH | 0~32 V | 0~8 A | 300 W | USB, LAN, GPIB |
| 9141 | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN |
| 9141-GPIB | 3CH | 0~60 V | 0~4 A | 300 W | USB, LAN, GPIB |
이런 현장에 적합합니다
임베디드·MCU
다전원 보드의 전원 투입 순서 시험
저전압 대전류
병렬 결합 24 A로 FPGA·프로세서 코어 전원 시험
자동화 시험
LXI LAN 기반 다채널 ATE 전원
교육·연구실
피복 바나나 플러그 단자의 안전한 실습 전원
9140 주요 사양
| 모델 | 9140 |
|---|---|
| 출력 채널 | 3채널 (갈바닉 절연·플로팅), 멀티레인지 |
| 채널당 출력 전압 | 0~32 V |
| 채널당 출력 전류 | 0~8 A |
| 채널당 최대 출력 전력 | 100 W |
| 총 출력 전력 | 300 W |
| 채널 결합 | 직렬 최대 96 V / 병렬 최대 24 A |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 5 mVp-p / ≤ 1 mVrms, 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 4 mV) / 전류 ±(0.1% + 5 mA) |
| 결합 모드 정확도 | 직렬 전압 0.03% + 12 mV, 전류 0.1% + 5 mA / 병렬 전압 0.03% + 4 mV, 전류 0.1% + 15 mA |
| 온도 계수 | 전압 6.4 mV/°C / 전류 1.6 mA/°C |
| 출력 응답 시간 | 상승(10~90%) 전부하 10 ms, 무부하 10 ms / 하강(90~10%) 전부하 10 ms, 무부하 250 ms |
| 과도 응답 시간 (부하 50~100% 변화, 0.5% 이내 복귀) | 0.5 ms |
| OVP / OCP | OVP 범위 35.2 V, 정확도 320 mV / OCP 범위 8.8 A, 정확도 80 mA |
| 기타 보호·안전 | 과열 경고·보호(OTW/OTP), 키 잠금, 원격 인히빗, 전압 폴트 |
| 원격 센싱 보상 | 1 V |
| 인터페이스 | USB (USBTMC 호환 / 가상 COM 선택), LXI 호환 LAN |
| 입력 전원 | 100~240 VAC ± 10%, 47~63 Hz, 최대 500 VA |
| 역률 | 0.98 (115 VAC) / 0.94 (230 VAC) |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 213 × 88 × 330 mm (2U 하프랙) |
| 무게 | 5 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(9140 Series Datasheet, v062325) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
