9132C
BK Precision 9132C는 60 V / 3 A 채널 2개와 5 V / 3 A 채널 1개, 총 375 W를 공급하는 3채널 리니어 프로그래머블 DC 전원공급기입니다. 시리즈에서 가장 높은 60 V 채널을 직렬 결합하면 120 V까지 올릴 수 있고, 절연 출력으로 ±60 V 바이폴라 전원도 구성합니다. 과도 응답 90 μs 이하로 빠르며 USB·RS232로 원격 제어합니다.
60 V 채널 2개로 고전압 다채널 시험
숫자 키패드와 로터리 노브, 커서 키로 채널별 값을 입력하고 VFD 화면에서 세 채널 상태를 한눈에 확인합니다. USB(USBTMC)·RS232로 SCPI 원격 제어를 하며, LabVIEW 드라이버와 PC 소프트웨어로 시퀀스 생성과 데이터 기록을 지원합니다.
9130C 시리즈 데이터시트 (영문)자료실에서 보기 ›9132C의 특징
60 V 고전압 채널
CH1·CH2가 각각 0~60 V를 내며 직렬 결합으로 더 높은 전압을, 절연 출력으로 양·음 전원을 만듭니다.
직렬·병렬·트래킹 결합
CH1·CH2 직렬, 두 채널 또는 전 채널 병렬 결합, 트래킹 모드로 다양한 전원 구성을 한 대로 처리합니다.
빠른 과도 응답
부하 10%→100% 변화 시 CH1·CH2 90 μs, CH3 80 μs 이내에 15 mV 안으로 복귀합니다.
고분해능과 저리플
1 mV / 1 mA 설정·측정 분해능과 전압 리플 1 mVrms 이하로 정밀 시험을 지원합니다.

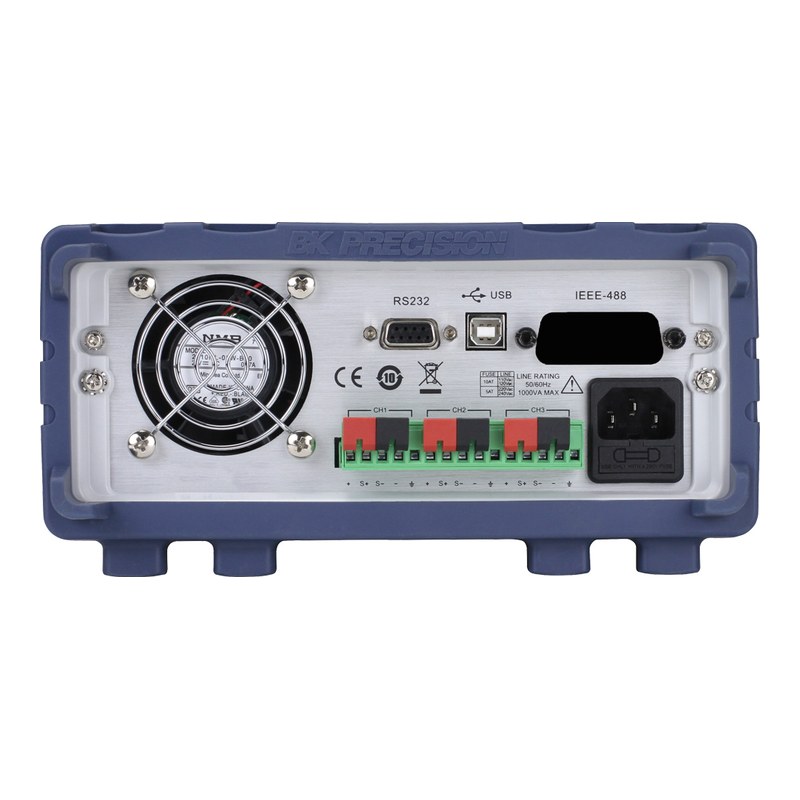

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 채널 | 출력 전압 | 출력 전류 | 총 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9130C | 3CH (절연) | 0~30 V ×2, 0~5 V | 0~3 A ×3 | 195 W | USB, RS232 |
| 9131C | 3CH (절연) | 0~30 V ×2, 0~5 V | 0~6 A ×2, 0~3 A | 375 W | USB, RS232 |
| 9132C (이 상품) | 3CH (절연) | 0~60 V ×2, 0~5 V | 0~3 A ×3 | 375 W | USB, RS232 |
이런 현장에 적합합니다
48 V 계열 회로
48 V 통신·산업 보드와 5 V 로직 동시 전원
고전압 아날로그
고전압 증폭기·압전 구동 회로 시험
생산 테스트
SCPI 기반 다채널 기능 검사
연구실
다양한 전압 조건의 정밀 실험 전원
9132C 주요 사양
| 모델 | 9132C |
|---|---|
| 출력 채널 | 3채널 (독립·전기적 절연) |
| 출력 전압 | CH1·CH2 0~60 V / CH3 0~5 V |
| 출력 전류 | CH1·CH2·CH3 0~3 A |
| 총 출력 전력 | 375 W |
| 로드 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.01% + 3 mV / 전류 ≤ 0.1% + 3 mA |
| 리플·노이즈 | 전압 ≤ 1 mVrms / 전류 ≤ 4 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.03% + 10 mV) / 전류 ±(0.1% + 5 mA) |
| 직렬 결합 정확도 | 전류 0.05% + 10 mA |
| 병렬 결합 정확도 | 전압 0.02% + 5 mV / 전류 0.1% + 20 mA |
| 과도 응답 시간 (부하 10%→100%, 15 mV 이내 복귀) | CH1·CH2 ≤ 90 μs / CH3 ≤ 80 μs |
| 상승 시간 (전부하 / 무부하) | CH1·CH2 ≤ 100 ms / CH3 ≤ 100 ms |
| 하강 시간 (전부하) | CH1·CH2 ≤ 5 ms / CH3 ≤ 4.5 ms |
| 하강 시간 (무부하) | CH1·CH2 ≤ 5 s / CH3 ≤ 150 ms |
| 메모리 | 4그룹 × 9개 (설정 36개) |
| 타이머 | 0.1~99999.9초 |
| 보호 기능 | 과전압(OVP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232 / SCPI 지원 |
| 입력 전원 | 110/220 VAC (±10%), 47~63 Hz |
| 사용 온도 | 0~40 °C, 상대 습도 80% 이하 |
| 크기 (W×H×D) | 214.5 × 88.2 × 445 mm |
| 무게 | 15 kg |
| 기본 구성품 | 전원 코드, 사용자 매뉴얼 |
| 옵션 | IT-E151 랙마운트 키트 |
※ 제조사 데이터시트(9130C Series Datasheet, v042424) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
