9104
BK Precision 9104는 최대 84 V, 10 A 범위에서 320 W 정격 전력을 자유롭게 배분하는 멀티레인지 DC 전원공급기입니다. 84 V 고전압 쪽에서는 3.8 A, 32 V에서는 10 A를 낼 수 있어 48 V 계열 장비와 일반 회로 시험을 함께 다룹니다. 전류 리플·노이즈가 50 mAp-p 이하로 낮고 230 VAC 기준 효율은 87% 이상입니다.
84 V까지 확장된 320 W 멀티레인지

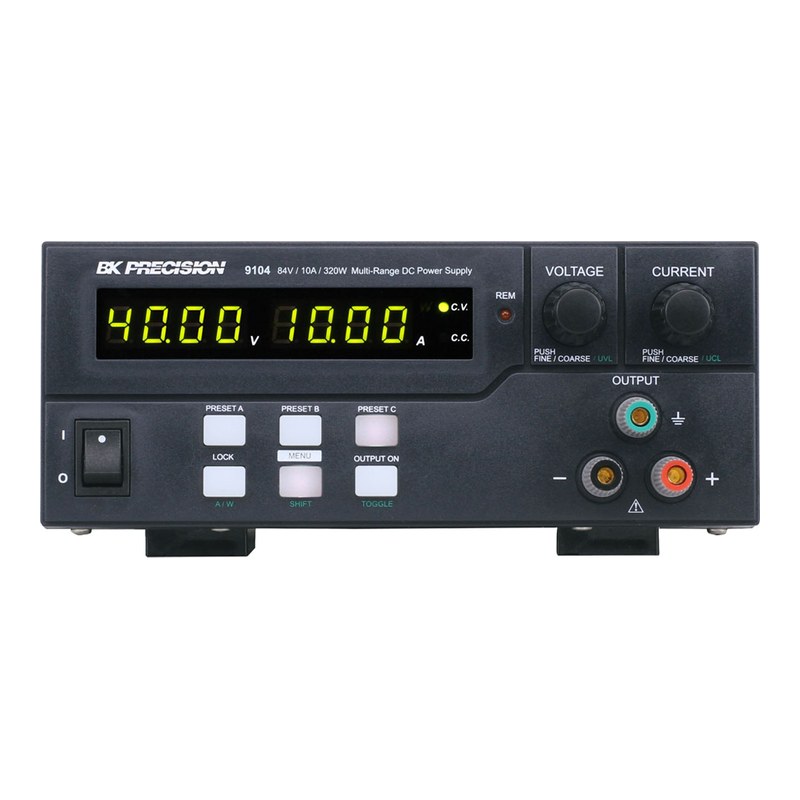

조명이 들어오는 키패드에서 프리셋, 메뉴, 패널 잠금, 출력 ON/OFF를 바로 조작하고, 듀얼 액션 엔코더로 전압·전류를 거칠게 또는 미세하게 맞춥니다. 후면 USB로 PC 소프트웨어 원격 제어와 시간 프로그래밍을 하고, 8핀 아날로그 단자로 외부 전압원이나 가변 저항을 연결해 출력을 조정합니다.
9103·9104 시리즈 데이터시트 (영문)자료실에서 보기 ›9104의 특징
84 V 고전압 멀티레인지
설정마다 한계를 다시 계산해 84 V / 3.8 A부터 32 V / 10 A까지 320 W 곡선 위 어디서든 정격 출력을 냅니다.
프리셋과 트랜지언트 모드
전압·전류 프리셋 3개를 저장하고, 프리셋 사이를 시간 설정으로 오가며 구형파·삼각파·사다리꼴 파형을 출력합니다.
원격 센싱·아날로그 제어

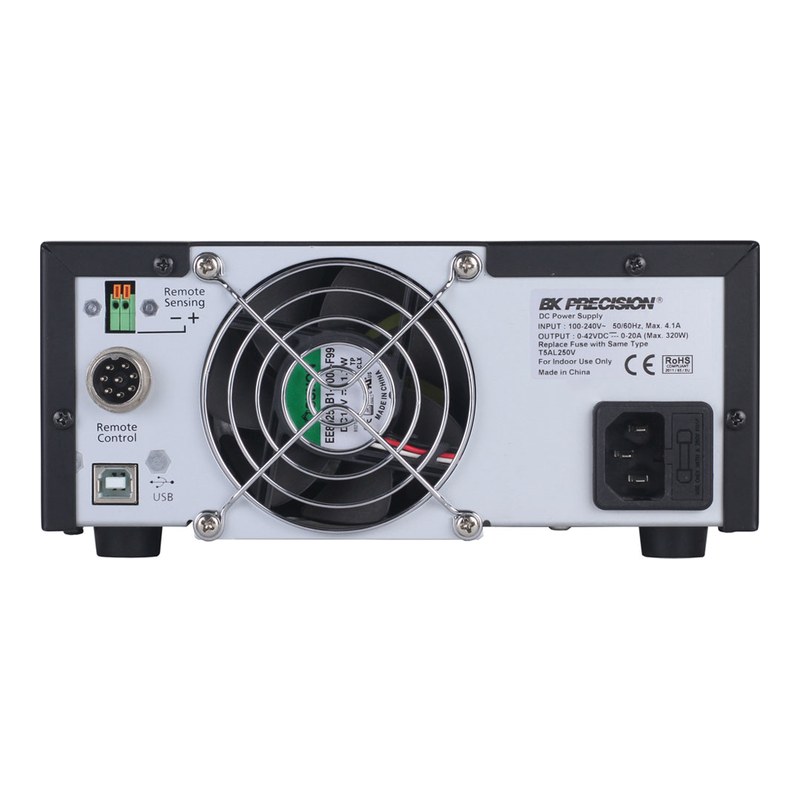

후면 원격 센싱 단자로 리드선 전압 강하를 보상하고, 8핀 아날로그 단자로 출력 전압·전류와 ON/OFF를 외부에서 제어합니다.
안전한 조작
출력 ON/OFF 버튼과 패널 잠금 기능으로 고전압 시험 중 설정이 바뀌는 것을 막습니다.

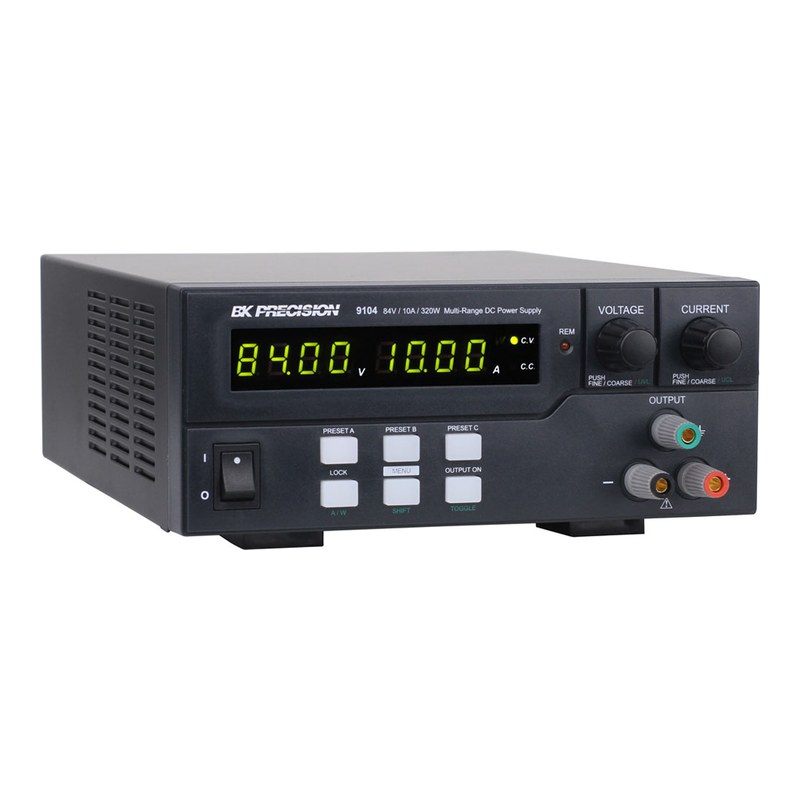

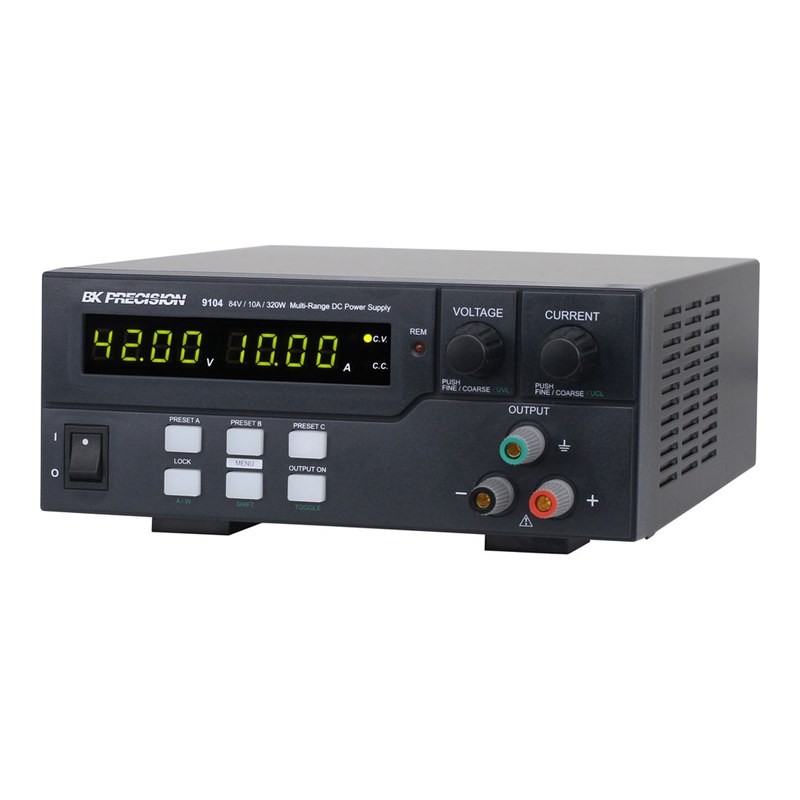

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 출력 전력 | 전압 로드 레귤레이션 | 인터페이스 |
|---|---|---|---|---|---|
| 9103 | 0~42 V | 0~20 A | 320 W | ≤ 120 mV | USB, 아날로그 |
| 9104 (이 상품) | 0~84 V | 0~10 A | 320 W | ≤ 100 mV | USB, 아날로그 |
이런 현장에 적합합니다
48 V 계열 장비
48 V 통신·산업 장비와 PoE 회로 시험
배터리 팩
직렬 배터리 팩과 BMS 보드 시험 전원
생산 테스트
고전압·저전압 제품을 한 대로 검사
R&D
전력 변환 회로 개발용 벤치 전원
9104 주요 사양
| 모델 | 9104 |
|---|---|
| 출력 | 단일 출력, 멀티레인지 (CV/CC 자동 전환) |
| 출력 전압 | 0~84 VDC |
| 출력 전류 | 0~10 A |
| 최대 출력 전력 | 320 W |
| 전압 로드 레귤레이션 (정격 전류 0~100%) | ≤ 100 mV |
| 전압 라인 레귤레이션 (90~264 VAC 변동) | ≤ 10 mV |
| 전류 레귤레이션 | 로드(정격 전압 10~90%) ≤ 50 mA / 라인(90~264 VAC) ≤ 10 mA |
| 리플·노이즈 전압 | ≤ 8 mVrms / ≤ 80 mVp-p |
| 리플·노이즈 전류 (p-p) | ≤ 50 mA |
| 전압계·전류계 | 4자리 LED 디스플레이, ±(0.1% + 5 counts) |
| 출력 분해능 | 전압 0.02 V / 전류 0.01 A |
| 출력 설정 정확도 | 전압 ±(0.2% + 0.05) / 전류 ±(0.2% + 0.05) |
| 상승 시간 (50% 부하 / 최대 전류) | ≤ 140 ms / ≤ 1800 ms |
| 하강 시간 (50% 부하 / 100% 부하) | ≤ 150 ms / ≤ 90 ms |
| 과도 응답 시간 (50~100% 부하) | ≤ 2.0 ms |
| 트래킹 과전압 보호 | 0~10 V: 설정 전압 + (1.5 V ± 0.5 V) / 10~84 V: 설정 전압의 115~130% 또는 > 90 V |
| 보호 기능 | 상한 전압·전류 설정, 단락, 과부하, 과열, 트래킹 OVP |
| 인터페이스 | USB, 아날로그 원격 제어 단자(8핀), 원격 센싱 단자 |
| 입력 전원 | 90~264 VAC, 45~65 Hz |
| 소비 전력 / 효율 (typical) | ≤ 367 W (230 VAC) / ≥ 87% (230 VAC) |
| 역률 | > 0.91 (최적 부하 시) |
| 사용 온도 | 0~40 °C, 10~80% RH (비응축) |
| 크기 (W×H×D) | 200 × 90 × 250 mm |
| 무게 | 2.5 kg |
| 기본 구성품 | 전원 코드, USB 케이블, 원격 제어 커넥터 |
※ 제조사 데이터시트(9103/9104 Datasheet, v062424) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
