BK PRECISION · 3채널 DC 전원공급기
1762
BK Precision 1762는 0~60 V/0~2 A 가변 출력 2개와 2~6.5 V/5 A 출력 1개를 갖춘 3채널 DC 전원공급기입니다. 시리즈 최고 전압인 60 V 채널 두 개를 직렬 트래킹으로 묶어 출력 전압을 두 배로 늘릴 수 있어 고전압 회로와 로직 전원을 함께 다루는 작업에 적합합니다.
60 VA/B 채널 최대 전압
2 AA/B 채널 최대 전류
5 AC 채널 전류
3출력 채널
60 V × 2 + 5 A 로직 채널, 시리즈 최고 전압
A·B 채널은 코스·파인 노브와 전류 제한으로, C 채널은 2~6.5 V 범위로 조정하며 4자리 LED가 10 mV·1 mA 단위로 표시합니다. 독립, 직렬 트래킹, 병렬 모드 중에서 선택해 운용합니다.
1760A 시리즈 데이터시트 (영문)자료실에서 보기 ›1762의 특징
60 V 고전압 채널
A·B 채널이 각각 0~60 V를 출력해 48 V 계통과 고전압 회로를 시험합니다.
직렬 트래킹 확장
두 채널을 직렬로 연결해 출력 전압을 두 배로, 병렬로 연결해 전류를 두 배로 늘립니다.
5 A 로직 채널
C 채널이 2~6.5 V, 5 A로 제어부 로직 전원을 함께 공급합니다.
다중 보호
전류 제한, 역극성, 과전압, 단락 보호를 갖춰 연속 정격 운전에도 안전합니다.

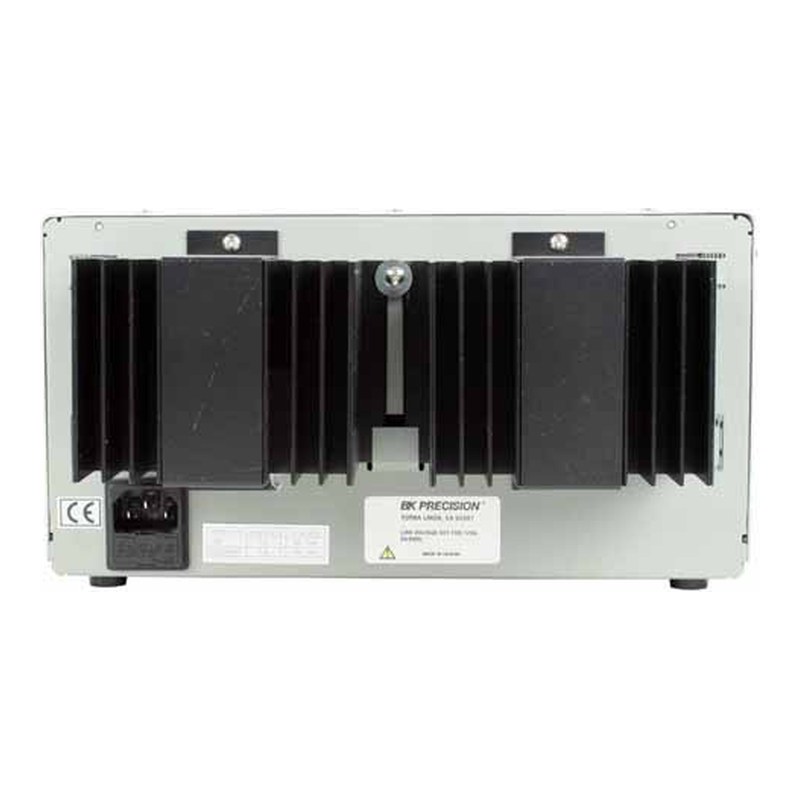

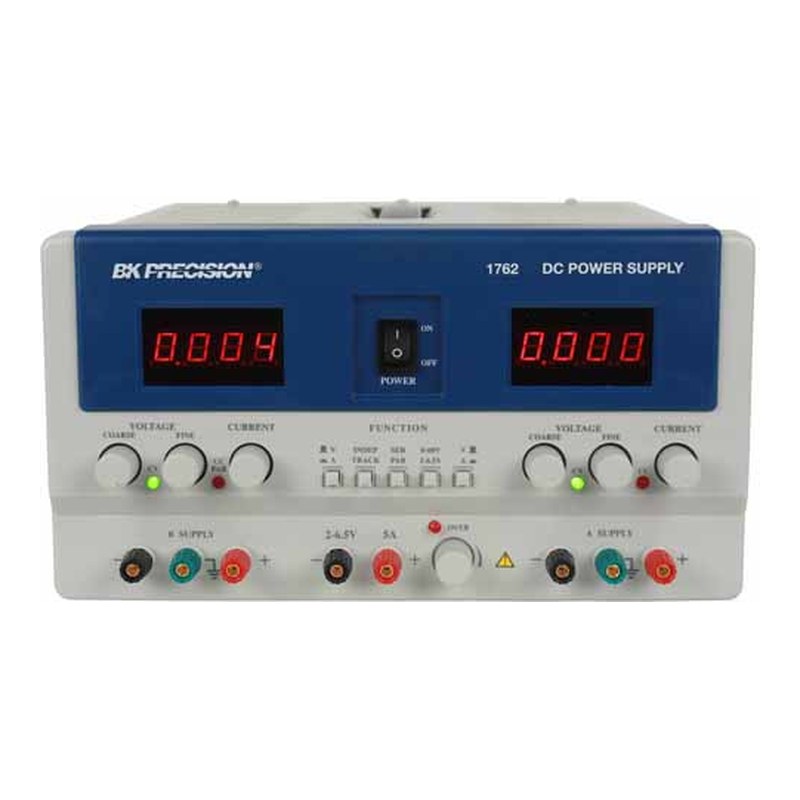

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 | A/B 채널 전압 | A/B 채널 전류 | C 채널 전압 | C 채널 전류 |
|---|---|---|---|---|---|
| 1760A | 3CH | 0~30 V | 0~2 A | 4~6.5 V | 5 A |
| 1761 | 3CH | 0~35 V | 0~3 A | 2~6.5 V | 5 A |
| 1762 (이 상품) | 3CH | 0~60 V | 0~2 A | 2~6.5 V | 5 A |
이런 현장에 적합합니다
통신 장비
48 V 계통 회로 시험
전력 전자
고전압 입력 컨버터 개발
센서·계측
고전압 바이어스 + 로직 전원
연구실
다전압 실험 전원
1762 주요 사양
| 모델 | 1762 |
|---|---|
| 출력 채널 | 3채널 (A, B 가변 + C) |
| A/B 채널 출력 | 0~60 V, 0~2 A (각 채널) |
| C 채널 출력 | 2~6.5 V, 5 A |
| 트래킹 모드 | 독립, 직렬 트래킹, 병렬 (전압 또는 전류 2배) |
| 전압 라인 레귤레이션 (120 VAC ±10%) | ≤ 0.01% + 3 mV (A/B), ≤ 10 mV (C) |
| 전압 로드 레귤레이션 | ≤ 0.01% + 3 mV (A/B), ≤ 10 mV (C) |
| 복구 시간 | 100 µs |
| 리플 | ≤ 1 mVrms |
| 온도 계수 | ≤ 300 ppm/°C |
| 전류 제한 조정 범위 | 5~100% (A/B) |
| 전류 레귤레이션 | 라인 ≤ 0.2% + 3 mA, 로드 ≤ 0.2% + 3 mA |
| 전류 리플 | ≤ 3 mA rms |
| 표시부 | 4자리 LED 2개 |
| 전압계 | 분해능 10 mV, ±(0.5% rdg + 9 digits) |
| 전류계 | 분해능 1 mA, ±(0.5% rdg + 9 digits) |
| 보호 기능 | 전류 제한, 역극성, 과전압, 단락 |
| 입력 전원 | 108~132 VAC, 60 Hz (120/220/230/240 VAC ±10%, 50/60 Hz 버전 별도) |
| 소비 전력 | 350 W |
| 사용 온도 | 0~40 °C, 85% R.H. 이하 |
| 보관 온도 | -15~70 °C, 85% R.H. 이하 |
| 크기 (W×H×D) | 267 × 145 × 381 mm |
| 무게 | 9.5 kg |
| 기본 구성품 | 사용 설명서, 예비 퓨즈, 전원 코드 |
※ 제조사 데이터시트(1760A Series Datasheet, v091423) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
