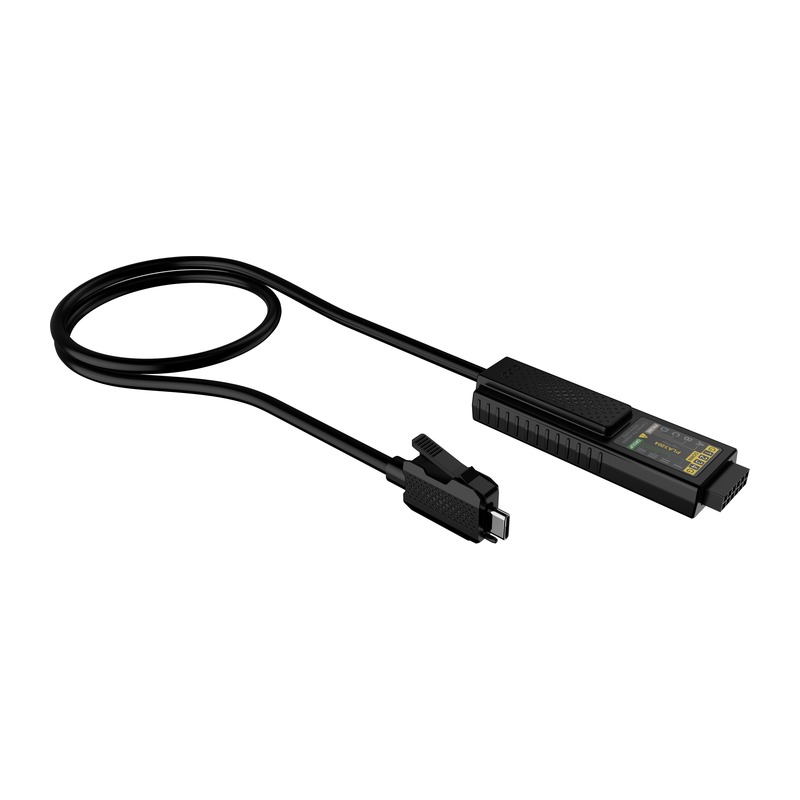

리골 RIGOL · 4채널 액티브 로직 프로브
PLA3204
PLA3204는 MHO5000·DHO5000 오실로스코프용 4채널 액티브 로직 프로브입니다. USB Type-C 커넥터로 연결하며, 오실로스코프 한 대에 최대 4개를 연결해 필요한 만큼 디지털 채널을 늘릴 수 있습니다.
4 CH디지털 채널
5 ns최소 검출 펄스
±15 V임계 범위
최대 4개오실로스코프당 연결
필요한 만큼 늘리는 4채널 로직 프로브
프로브를 오실로스코프의 디지털 입력에 연결하면 채널 표시등이 몇 번째 프로브인지 알려 줍니다. 신호 리드 4개와 접지 리드 2개로 측정할 신호와 기준 접지를 유연하게 연결합니다.
PLA3204 사용자 가이드 (영문)자료실에서 보기 ›PLA3204의 독창적인 점
확장형 구성
오실로스코프 한 대에 PLA3204를 최대 4개 연결해 4채널 단위로 디지털 채널을 늘립니다.
USB Type-C 연결
작고 단단한 USB Type-C 커넥터로 오실로스코프에 연결합니다.
채널 표시등
몇 번째 디지털 입력에 연결됐는지 프로브의 표시등으로 바로 확인합니다.
핀 헤더 직결
데이터 채널 4개와 접지 채널 8개의 헤더로 보드 핀에 바로 꽂거나 리드선으로 연결합니다.
모델 비교
사용하는 오실로스코프에 맞는 로직 프로브를 선택하세요.
| 모델 | 채널 수 | 호환 오실로스코프 | 임계 범위 | 최대 입력 전압 | 입력 임피던스 |
|---|---|---|---|---|---|
| PLA2216 | 16 | MSO5000, DHO900 | ±15 V | ±40 V 피크 | 약 101 kΩ / 8 pF |
| PLA3204 (이 상품) | 4 | MHO5000, DHO5000 | ±15 V | ±40 V 피크 | 100 kΩ / 약 11 pF |
| RPL2316 | 16 | MSO4000, MSO2000A | ±20 V | ±40 V | 101 kΩ / 약 8 pF |
이런 현장에 적합합니다
임베디드 시스템
MCU·FPGA의 GPIO, 제어 신호와 아날로그 신호를 한 화면에서 비교
직렬 버스 해석
I2C, SPI, UART 같은 디지털 버스의 타이밍 확인
병렬 버스·카운터
여러 비트의 데이터 버스와 카운터 동작 관찰
교육·실습
오실로스코프 하나로 로직 분석 실습
PLA3204 주요 사양
| 모델 | PLA3204 |
|---|---|
| 프로브 형식 | 액티브 로직 프로브 |
| 입력 채널 | 4 (데이터 4, 접지 8) |
| 임계 범위 | ±15 V |
| 임계 정확도 | ±(100 mV + 설정값의 3%) |
| 최대 입력 전압 | ±40 V (피크) |
| 최대 입력 동적 범위 | ±10 V + 임계 설정값 |
| 최소 전압 스윙 | 500 mVpp |
| 최소 검출 펄스 | 5 ns |
| 입력 임피던스 | 100 kΩ ±1% |
| 입력 커패시턴스 | 약 11 pF |
| 케이블 길이 / 리드 길이 | 약 120 cm / 약 25 cm |
| 연결 단자 | USB Type-C |
| 사용 환경 | 0 ~ 50 °C, 0 ~ 80% RH (보관 -20 ~ 60 °C) |
| 기본 구성품 | 리드선 6, 프로브 클립 6 |
| 호환 오실로스코프 | MHO5000, DHO5000 시리즈 (오실로스코프당 최대 4개) |
※ 제조사 사용자 가이드(PLA3204 Active Logic Probe User Guide, 2024.08) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
