TEKTRONIX · TekVPI HIGH VOLTAGE DIFFERENTIAL PROBE

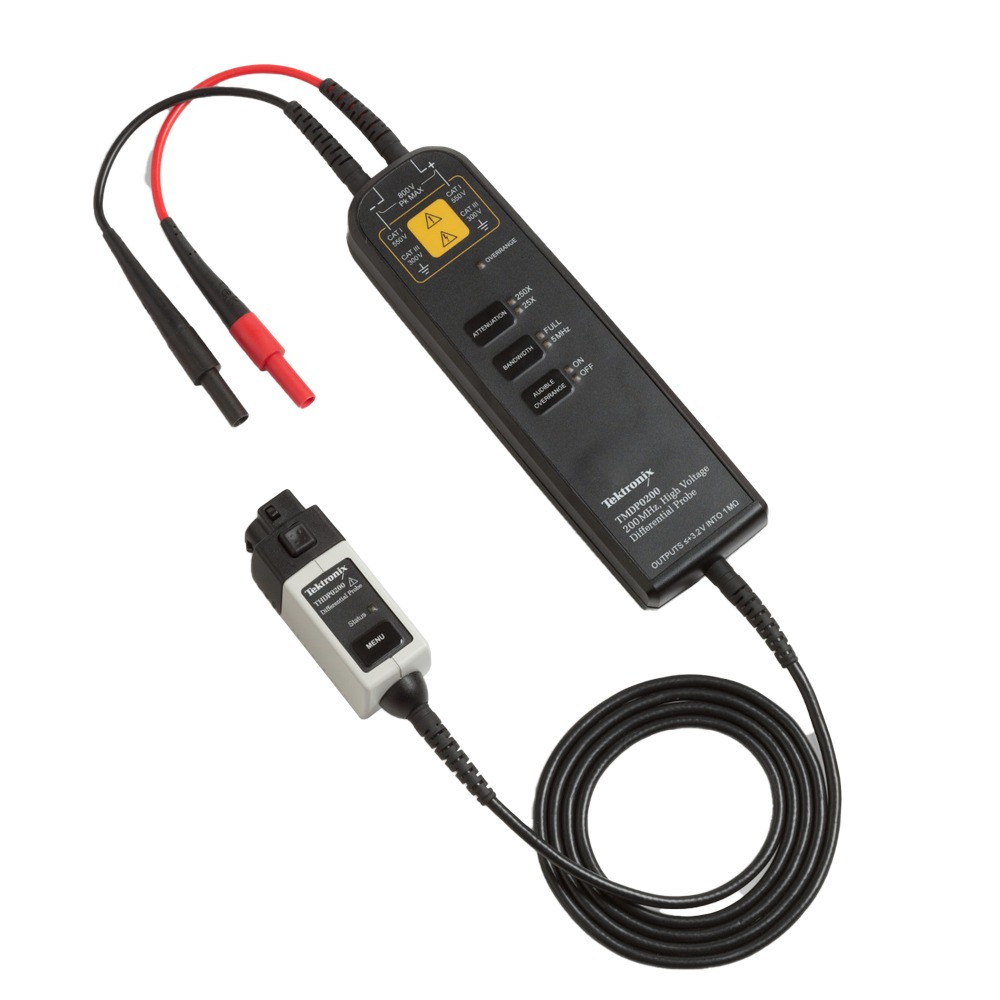

텍트로닉스 TMDP0200 고전압 차동 프로브
대역폭 200 MHz · 감쇠 25X / 250X · 차동 최대 ±750 V · TekVPI 인터페이스
최대 ±750 V의 중전압 차동 측정용으로, 낮은 감쇠 범위로 신호 대 노이즈 비가 뛰어납니다. TekVPI 인터페이스로 오실로스코프와 스마트하게 통신하며, 프로브 메뉴 버튼을 누르면 화면에서 프로브 설정과 제어 메뉴를 바로 쓸 수 있습니다. TPA-BNC 어댑터 없이 TekVPI 오실로스코프에 직접 연결합니다.
200 MHz 대역폭 | ±750 V 최대 차동 전압 | ±750 V 커먼 모드 전압 | 1.8 ns 상승 시간 (미만) |
모델 비교
| 모델 | 감쇠 | 차동 전압 | 커먼 모드 전압 | 대역폭 | 입력 임피던스 |
|---|---|---|---|---|---|
| TMDP0200 (이 상품) | 25X / 250X | ±75 V / ±750 V | ±750 V | 200 MHz | 5 MΩ || <2 pF |
| THDP0200 | 50X / 500X | ±150 V / ±1,500 V | ±1,500 V | 200 MHz | 10 MΩ || <2 pF |
| THDP0100 | 100X / 1,000X | ±600 V / ±6,000 V | ±6,000 V | 100 MHz | 40 MΩ || <2.5 pF |
| THDP0400 | 50X ~ 500X | 최대 ±2,000 V | ±2,000 V | 400 MHz | 10 MΩ || 2.5 pF |
THDP0400은 별도 상품으로 등록되어 있습니다(4/5/6 시리즈 B MSO 전용).
TMDP0200의 이로운 점
01 플로팅 측정 접지되지 않은 회로의 차동 전압을 오실로스코프 접지와 분리해 안전하게 측정합니다. | 02 전환 가능 감쇠 감쇠 25X / 250X를 바꿔 작은 신호와 큰 신호를 한 프로브로 측정합니다. 대역폭 제한도 전환할 수 있습니다. |
03 초과 범위 표시기 프로브의 선형 범위를 넘으면 표시기로 알려 줍니다. | 04 응용 스위칭 전원 공급기, 모터 드라이브, 전자식 안정기, 전력 컨버터 설계·서비스, 전력 소자 평가에 쓰입니다. |
TMDP0200 주요 사양
| 감쇠 | 25X / 250X |
| 차동 전압 | 250X: ±750 V, 25X: ±75 V |
| 커먼 모드 전압 | ±750 V |
| 최대 입력 전압 (접지 기준) | 550 V CAT I, 300 V CAT III |
| 대역폭 | 200 MHz |
| 상승 시간 | 1.8 ns 미만 |
| 슬루 레이트 | 275 V/ns 미만 (1/250 게인) |
| 프로브 팁 입력 임피던스 | 5 MΩ || 2 pF 미만 |
| CMRR (표준) | DC: >80 dB, 100 kHz: >60 dB, 3.2 MHz: >30 dB, 100 MHz: >26 dB |
| 케이블 길이 | 1.5 m |
| 인터페이스 | TekVPI (오실로스코프에서 전원 공급) |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 020-3070-00 | 후크 클립 키트 |
| 196-3523-00 | 확장 리드선 세트 (1.5 m) |
| TP175-FL | 테스트 리드선 세트 |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
| SILV200 | 표준 보증 5년 연장 |
기본 구성품
| 기본 구성품 | 후크 클립(AC280-FL) 2, 핀서 클립(AC283-FL) 2, 앨리게이터 클립(AC285-FL) 2, 확장 케이블(196-3523-00) 2, 테스트 리드선(TP175-FL) 2, 고전압 차동 브라우저 1, 프로브 홀더(TPH1000) 1 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 11주)
