TEKTRONIX · A600 SERIES CURRENT PROBE

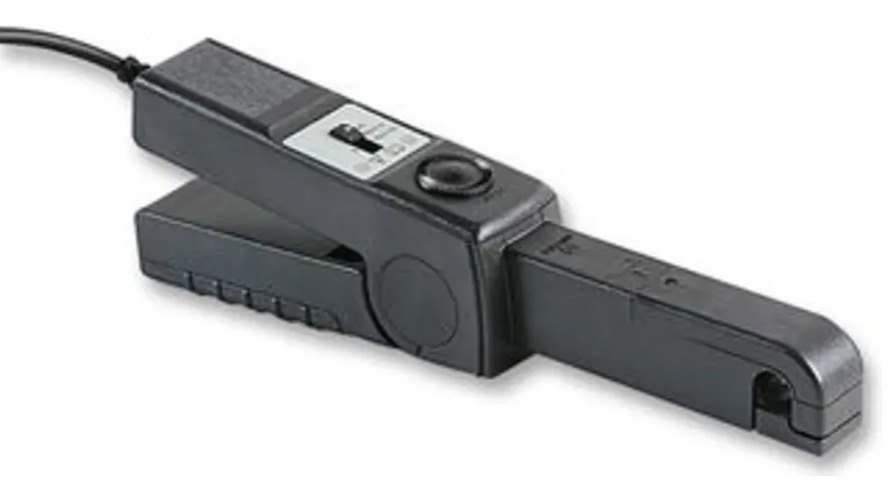

텍트로닉스 A622 클램프 전류 프로브
AC/DC · DC ~ 100 kHz · 최대 100 A 피크 · 출력 10 / 100 mV/A · BNC
홀 효과 센서를 쓴 "롱노즈" 형태의 클램프 전류 프로브로, DC ~ 100 kHz 범위에서 50 mA부터 100 A 피크까지 AC/DC 전류를 측정합니다. 측정 1 A당 10 mV 또는 100 mV 출력을 고를 수 있습니다. BNC 커넥터로 오실로스코프에 연결하고, 바나나 어댑터를 쓰면 디지털 멀티미터에도 연결할 수 있습니다.
AC/DC 측정 방식 | 100 kHz 최고 주파수 | 100 최대 입력 (피크) | 600 V CAT III 나선 전압 |
모델 비교
| 모델 | 측정 | 주파수 범위 | 최대 입력 | 출력 | 최대 도체 지름 |
|---|---|---|---|---|---|
| A621 | AC | 5 Hz ~ 50 kHz | 2000 A 피크 | 1 / 10 / 100 mV/A | 54 mm |
| A622 (이 상품) | AC/DC | DC ~ 100 kHz | 100 A 피크 | 10 / 100 mV/A | 11.8 mm |
A622의 이로운 점
01 클램프 방식 회로를 끊지 않고 도체에 집어 물려 측정합니다. | 02 넓은 측정 범위 50 mA ~ 100 A 피크의 AC/DC 전류를 범위 전환으로 측정합니다. |
03 오실로스코프·멀티미터 겸용 BNC 출력으로 오실로스코프에, 바나나 어댑터(012-1450-xx)로 멀티미터에 연결합니다. | 04 응용 모터 드라이브, 인버터, 전원 공급기, 항공 전자 장비의 전류 측정에 쓰입니다. |
A622 주요 사양
| 측정 방식 | AC/DC (홀 효과 센서) |
| 주파수 범위 | DC ~ 100 kHz |
| 최대 입력 전류 | 100 A 피크 |
| 측정 범위 | 50 mA ~ 100 A 피크 |
| 출력 | 10 / 100 mV/A |
| 최대 도체 지름 | 11.8 mm |
| 출력 커넥터 | BNC |
| 최대 나선 전압 | 600 V CAT III |
| 안전 규격 | UL3111-2-032, CSA1010.2.032, EN61010-2-032, IEC61010-2-032 |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 012-1450-xx | BNC 암 - 4 mm 안전 바나나 리드 어댑터 (멀티미터 연결용) |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | 전류 프로브 본체, 사용 설명서 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
