TEKTRONIX · TEKVPI AC/DC CURRENT PROBE

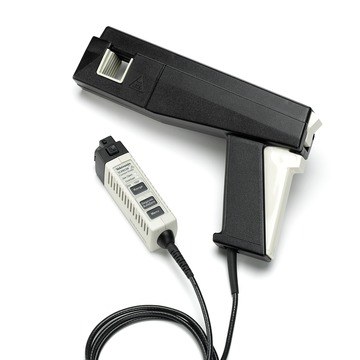

텍트로닉스 TCP0150 AC/DC 전류 프로브
DC ~ 20 MHz 이상 · 150 A RMS · 500 A 피크 · 최소 5 mA · TekVPI 직접 연결
TekVPI 프로브 인터페이스로 오실로스코프에 바로 연결하는 150 A급 고성능 AC/DC 전류 프로브입니다. 25 A와 150 A 범위를 골라 쓰고, 600 V CAT I·II(나선)까지 대응해 인버터, 모터 드라이브, 전기차 시스템 같은 대전류 회로 측정에 알맞습니다.
20 MHz 대역폭 (이상) | 150 A 최대 RMS 전류 | 500 A 최대 피크 펄스 | 5 mA 최소 감도 |
모델 비교
| 모델 | 대역폭 | 최대 전류 | 인터페이스 |
|---|---|---|---|
| TCP0150 (이 상품) | DC ~ 20 MHz | 150 A RMS / 500 A 피크 | TekVPI |
| TCP0030A | DC ~ 120 MHz | 30 A RMS / 50 A 피크 | TekVPI |
| TCP0020 | DC ~ 50 MHz | 20 A RMS / 100 A 피크 | TekVPI |
TCP0150의 이로운 점
01 대전류 측정 150 A RMS, 500 A 피크 펄스까지 측정하고 25 A 범위로 작은 전류도 정밀하게 봅니다. | 02 TekVPI 지능형 연결 오실로스코프에서 전원을 받고 단위·배율을 자동 설정해 화면에 암페어 값을 표시합니다. |
03 원버튼 조작 디가우스와 자동 영점 조정을 간편하게 하고, 프로브와 화면 메뉴에서 상태를 확인합니다. | 04 높은 절연 등급 나선 600 Vrms CAT I·II, 300 Vrms CAT III까지 대응합니다. |
TCP0150 주요 사양
| 대역폭 | DC ~ 20 MHz 이상 (-3 dB) |
| 상승 시간 | 17.5 ns 이하 |
| 최대 RMS 전류 | 150 A |
| 최대 피크 펄스 전류 | 500 A |
| 전류 범위 | 25 A, 150 A |
| 최소 감도 | 5 mA (1 mV/div 설정) |
| DC 정확도 | 일반 ±1% (보증 ±3%) |
| 최대 나선 전압 | 600 Vrms CAT I·II, 300 Vrms CAT III |
| 최대 전류-시간 곱 | 3,000 A·μs (25 A), 15,000 A·μs (150 A) |
| 삽입 임피던스 | 0.03 Ω(1 MHz), 0.125 Ω(10 MHz), 0.3 Ω(20 MHz) |
| 신호 지연 | 약 21 ns |
| RMS 노이즈 | 500 μA RMS 이하 (프로브) |
| 최대 도체 크기 | 21 × 25 mm |
| 케이블 길이 | 2 m |
| 전원 | TekVPI 인터페이스로 오실로스코프에서 공급 |
| 사용 온도 | 0 ~ 50 ℃ |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 015-0601-50 | 성능 검증용 1회전 50 Ω 전류 루프 (BNC) |
| 067-1701-xx | TekVPI 교정 고정기 |
| 067-1686-xx | 교정·지연시간 보정 고정기 |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
| SILV600 | 표준 보증 5년 연장 |
| L9 | 한국어 설명서 |
기본 구성품
| 기본 구성품 | 사용 설명서, 교정 성적서 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
