TEKTRONIX · AC/DC CURRENT PROBE

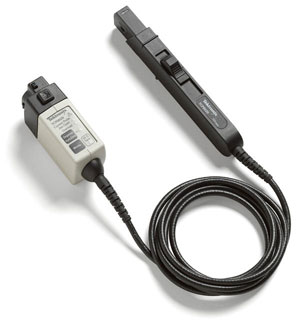

텍트로닉스 TCP0020 AC/DC 전류 프로브

DC ~ 50 MHz 이상 · 20 A RMS · 100 A 피크 · 최소 10 mA · TekVPI

TekVPI 프로브 인터페이스로 오실로스코프에 바로 연결하는 AC/DC 전류 프로브입니다. 오실로스코프 화면에 단위와 판독값이 자동으로 표시되고, 버튼 하나로 디가우스와 자동 영점 조정을 합니다. 분할 코어 구조로 도체에 쉽게 물리며 50 MHz 측정 시스템 대역폭을 지원합니다.

50 MHz

대역폭 (이상)

20 A

최대 RMS 전류

100 A

최대 피크 펄스

10 mA

최소 감도

모델 비교

모델	대역폭	최대 전류	인터페이스	전원
TCP0020 (이 상품)	DC ~ 50 MHz	20 A RMS / 100 A 피크	TekVPI	오실로스코프 공급
TCP2020	DC ~ 50 MHz	20 A RMS / 100 A 피크	BNC (10 mA/mV)	AC 어댑터

TCP0020의 이로운 점

01 AC/DC 측정 DC부터 50 MHz 이상까지 전류를 측정해 전원과 스위칭 회로를 분석합니다.	02 높은 정확도 일반적으로 DC 게인 오차 1% 미만, 10 mA의 작은 전류까지 정확하게 측정합니다.
03 간편한 연결 지름 5 mm 분할 코어 턱으로 회로를 끊지 않고 도체에 물립니다.	04 자동 표시·원격 제어 오실로스코프 화면에 단위·판독값이 자동 표시되고 오실로스코프를 통해 원격 제어됩니다.

TCP0020 주요 사양

대역폭	DC ~ 50 MHz 이상
최대 RMS 전류	20 A
최대 피크 펄스 전류	100 A
최소 감도	10 mA (1 mV/div 지원 오실로스코프)
DC 정확도	일반 ±1%, 보증 ±3%
최대 나선 전압	150 V CAT II (절연선 300 V CAT II)
최대 전류-시간 곱	1000 A·μs
삽입 임피던스	0.036 Ω(1 MHz), 0.117 Ω(10 MHz), 0.54 Ω(50 MHz)
신호 지연	17 ns
인터페이스	TekVPI
전원	TekVPI 인터페이스로 오실로스코프에서 공급
프로브 헤드 (H × W × L)	30.5 × 15.2 × 148 mm
케이블 길이	2 m
무게	0.227 kg (프로브)
사용 온도	0 ~ 50 ℃
