TEKTRONIX · TCP300/400 AC/DC CURRENT PROBE

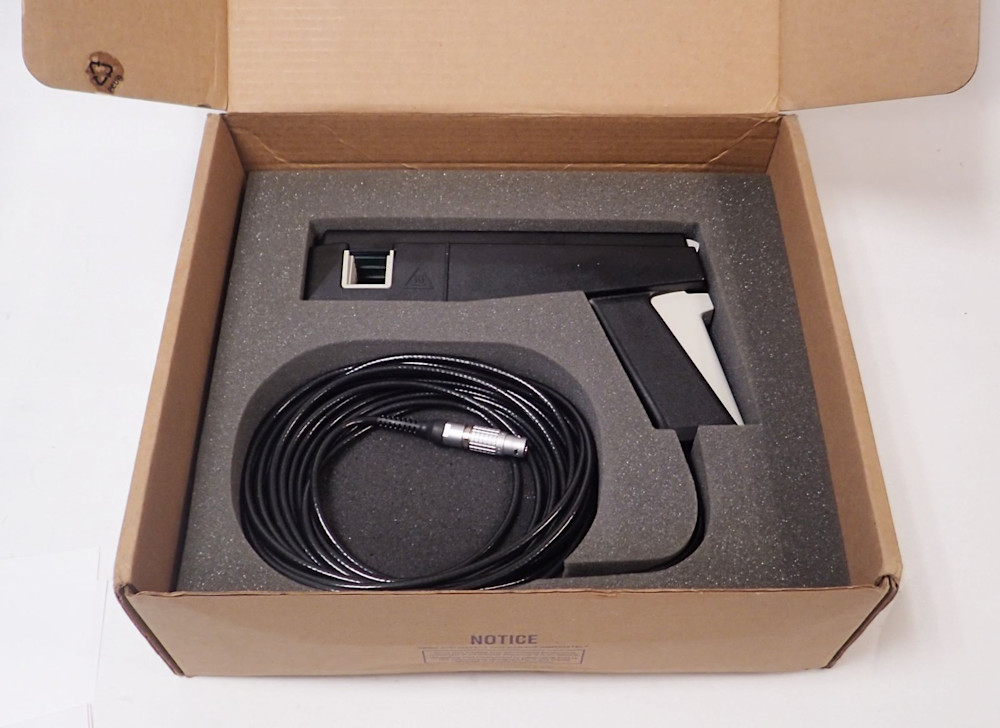

텍트로닉스 TCP404XL AC/DC 전류 프로브
DC ~ 2 MHz · 연속 500 A (듀티 사이클에 따라 750 A) DC · 피크 750 A · TCPA400 증폭기와 함께 사용
TCPA400 전류 프로브 증폭기와 함께 쓰는 고성능 AC/DC 전류 프로브입니다. 분할 코어 구조로 도체에 쉽게 물리고, 낮은 삽입 임피던스로 측정 대상에 주는 영향을 줄였습니다. 텍트로닉스 오실로스코프에 연결하면 화면에 암페어 단위로 바로 표시되어 수계산이 필요 없습니다. (이 상품은 프로브 단품이며 TCPA400 증폭기가 별도로 필요합니다.)
DC~2 MHz 대역폭 | 175 ns 이하 상승 시간 | 500 A 최대 DC 연속 전류 | 1 A 최저 측정 전류 |
모델 비교
| 프로브 | 증폭기 | 대역폭 | 상승 시간 | DC 연속 | 피크 | 최저 측정 전류 |
|---|---|---|---|---|---|---|
| TCP312A | TCPA300 | DC ~ 100 MHz | 3.5 ns 이하 | 30 A | 50 A | 1 mA |
| TCP305A | TCPA300 | DC ~ 50 MHz | 7 ns 이하 | 50 A | 50 A | 5 mA |
| TCP303 | TCPA300 | DC ~ 15 MHz | 23 ns 이하 | 150 A | 500 A | 5 mA |
| TCP404XL (이 상품) | TCPA400 | DC ~ 2 MHz | 175 ns 이하 | 500 A (750 A) | 750 A | 1 A |
※ TCP312A·TCP305A·TCP303은 TCPA300, TCP404XL은 TCPA400 증폭기가 필요합니다. 증폭기는 별도 상품으로 등록되어 있습니다.
TCP404XL의 이로운 점
01 AC/DC 측정 DC부터 2 MHz까지 전류를 측정해 전원의 DC 성분과 스위칭 리플을 함께 봅니다. | 02 자동 단위 표시 텍트로닉스 오실로스코프와 연결하면 진폭과 암페어 값이 화면에 자동 표시되어 측정 오류가 줄어듭니다. |
03 상태 표시 TCPA400 증폭기의 표시등이 디가우스, 프로브 열림, 과부하, 50 Ω 미종단, 호환되지 않는 프로브 상태를 알려 줍니다. | 04 응용 스위칭·선형 전원, SCR·IGBT·MOSFET 반도체, 인버터·컨버터, 모터 드라이브, 전기차·철도 시스템 전류 분석에 쓰입니다. |
TCP404XL 주요 사양
| 대역폭 | DC ~ 2 MHz (TCPA400 사용 시) |
| 상승 시간 | 175 ns 이하 |
| DC 정확도 | 읽음값의 ±3% (일반 ±1%) |
| 최대 전류 (고전류 범위) | DC 연속 500 A (듀티 사이클에 따라 750 A), 피크 750 A |
| 측정 범위 | 1 A/mV |
| 최저 측정 전류 | 1 A (DC, ±3% 정확도) |
| 최대 나선 전압 | 600 V CAT I·II (절연선 300 V CAT III) |
| AC 커플링 저주파 대역 | 7 Hz 미만 |
| 신호 지연 | 80 ns |
| 삽입 임피던스 | 0.1 mΩ(10 kHz), 16 mΩ(2 MHz) |
| 최대 도체 크기 | 21 × 25 mm |
| 케이블 길이 | 8 m |
| 프로브 무게 | 0.88 kg |
| 사용 온도 | 0 ~ 50 ℃ |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TCPA400 | 전류 프로브 증폭기 (필수, 별도 상품) |
| 016-1922-00 | 전류 측정 시스템 운반 케이스 |
| 011-0049-02 | 50 Ω 피드스루 종단기 |
| 067-1478-00 | 전력 측정 지연시간 보정 고정기 |
| 016-1924-00 | 대형 프로브 보호 커버 |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | 컴플라이언스·안전 지침, 교정 성적서 |
| 보증 | 1년 (부품·공임) |
추가상품 및 자료
액세서리, 교정·수리 서비스는 견적 문의 주시면 안내해 드립니다. 데이터시트는 아래 자료실 링크에서 바로 보실 수 있습니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 13주)
