TEKTRONIX · HIGH FREQUENCY CURRENT PROBE
텍트로닉스 CT6 고주파 전류 프로브
대역폭 250 kHz ~ 2 GHz · 상승 시간 200 ps · 감도 5 mV/mA (50 Ω 종단) · 최대 피크 6 A

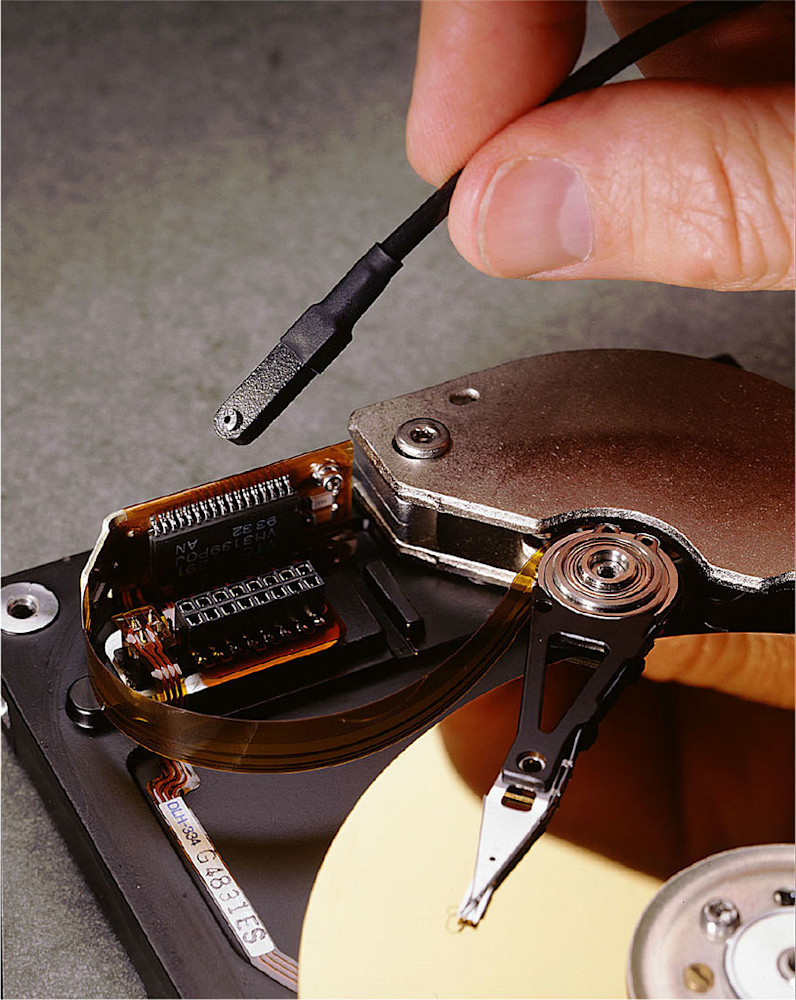

CT6는 텍트로닉스 고주파 전류 프로브 가운데 가장 작은 크기로, 최대 2 GHz 대역폭과 3 nH 미만의 낮은 인덕턴스로 측정 대상 회로에 거의 영향을 주지 않습니다. 디스크 드라이브 리드/라이트 프리앰프처럼 진폭이 작고 빠른 신호의 전류 파형 측정에 알맞으며, 20 게이지까지의 나선을 끼우는 폐회로 구조입니다. 50 Ω 입력 오실로스코프에 바로 연결해 사용합니다.
2 GHz 최대 대역폭 | 200 ps 상승 시간 | 5 mV/mA 감도 (50 Ω) | 6 A 최대 피크 펄스 전류 |
모델 비교
| 모델 | 대역폭 | 상승 시간 | 감도 | 최대 피크 | 최대 연속(RMS) | 최대 나선 굵기 |
|---|---|---|---|---|---|---|
| CT1 | 25 kHz ~ 1 GHz | 350 ps | 5 mV/mA | 12 A | 450 mA | #14 (1.78 mm) |
| CT2 | 1.2 kHz ~ 200 MHz | 500 ps | 1 mV/mA | 36 A | 2.5 A | #16 (1.32 mm) |
| CT6 (이 상품) | 250 kHz ~ 2 GHz | 200 ps | 5 mV/mA | 6 A | 120 mA | #20 (0.8 mm) |
※ CT1·CT2·CT6는 DC를 측정하지 않는 AC(동적) 전류 변환기이며, 50 Ω 종단에서 사양 성능과 감도를 냅니다. 1 MΩ 입력에서는 50 Ω 피드스루 종단기를 사용합니다(CT1·CT2).
CT6의 이로운 점
01 초고속 응답 상승 시간 200 ps로 고속 회로의 전류 파형을 그대로 측정합니다. | 02 낮은 삽입 영향 누설 인덕턴스 1.5 nH로 측정 대상 회로에 주는 부하가 매우 작습니다. |
03 차동 전류 측정 반대 방향 전류가 흐르는 두 도선을 같은 코어에 통과시켜 2 GHz까지 차동 전류를 측정합니다. | 04 전파 지연 측정 실리콘 특성 평가, ESD 시험, 신호 주입, 단발·저반복 펄스 측정에 쓰입니다. |
CT6 주요 사양
| 측정 방식 | AC(동적) 전류 변환기, 일체형 (임시 설치용) |
| 대역폭 (일반) | 250 kHz ~ 2 GHz |
| 상승 시간 | 200 ps |
| 감도 (50 Ω 종단) | 5 mV/mA |
| 정확도 | ±3% |
| 자화 인덕턴스 | 1 μH |
| 누설 인덕턴스 | 1.5 nH |
| 최대 나선 굵기 | #20 (0.8 mm) |
| 최대 나선 전압 | 30 V RMS CAT I |
| 최대 피크 펄스 전류 | 6 A |
| 최대 연속 전류 (RMS) | 120 mA |
| 전류-시간 곱 (A·s) | 0.25 × 10⁻⁶ A·s |
| L/R 시정수 (드룹) | 0.4 μs |
| 전파 지연 | 5.2 ns |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 015-0572-xx | SMA-BNC 어댑터 (기본 포함) |
| 015-0682-xx | 프로브 홀더 (기본 포함) |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | SMA-BNC 어댑터, 사용 설명서, 케이블 색 표시 밴드, 프로브 홀더, 교정 성적서 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
