CT2 텍트로닉스 고주파 전류 프로브

HOME >

기타/악세서리

CT2 TEKTRONIX HIGH FREQUENCY CURRENT PROBE | 텍트로닉스 고주파 전류 프로브 | 200 MHz | 상승 500 ps | 1 mV/mA | 50Ω

Tektronix CT2 고주파 전류 프로브 / 1.2 kHz ~ 200 MHz / 상승 500 ps / 1 mV/mA / 최대 피크 36 A / 50 Ω

판매가: 견적문의

배송비

2,500원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: CT2

브랜드: TEKTRONIX

납기: 주문제작품 8주

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

TEKTRONIX · HIGH FREQUENCY CURRENT PROBE

텍트로닉스 CT2 고주파 전류 프로브

대역폭 1.2 kHz ~ 200 MHz · 상승 시간 500 ps · 감도 1 mV/mA (50 Ω 종단) · 최대 피크 36 A

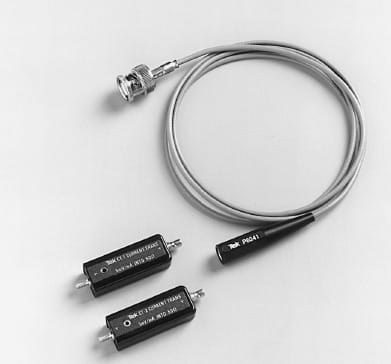

회로 기판에 영구 또는 반영구로 설치해 쓰는 소형 전류 변환기(CT)입니다. 작은 구멍에 전류가 흐르는 도선을 통과시켜 설치하고, P6041 케이블로 오실로스코프 BNC 입력에 연결합니다. 케이블을 분리할 수 있어 여러 개의 CT를 회로에 미리 심어 두고 케이블 하나로 돌아가며 측정할 수 있습니다. 50 Ω 입력 오실로스코프에 바로 연결해 사용합니다.

200 MHz

최대 대역폭

500 ps

상승 시간

1 mV/mA

감도 (50 Ω)

36 A

최대 피크 펄스 전류

모델 비교

모델	대역폭	상승 시간	감도	최대 피크	최대 연속(RMS)	최대 나선 굵기
CT1	25 kHz ~ 1 GHz	350 ps	5 mV/mA	12 A	450 mA	#14 (1.78 mm)
CT2 (이 상품)	1.2 kHz ~ 200 MHz	500 ps	1 mV/mA	36 A	2.5 A	#16 (1.32 mm)
CT6	250 kHz ~ 2 GHz	200 ps	5 mV/mA	6 A	120 mA	#20 (0.8 mm)

※ CT1·CT2·CT6는 DC를 측정하지 않는 AC(동적) 전류 변환기이며, 50 Ω 종단에서 사양 성능과 감도를 냅니다. 1 MΩ 입력에서는 50 Ω 피드스루 종단기를 사용합니다(CT1·CT2).

CT2의 이로운 점

01 초고속 응답 상승 시간 500 ps로 고속 회로의 전류 파형을 그대로 측정합니다.	02 낮은 삽입 영향 누설 인덕턴스 1 nH로 측정 대상 회로에 주는 부하가 매우 작습니다.
03 차동 전류 측정 반대 방향 전류가 흐르는 두 도선을 같은 코어에 통과시켜 200 MHz까지 차동 전류를 측정합니다.	04 전파 지연 측정 두 프로브로 입력·출력 전류를 동시에 측정해 고주파 소자의 전파 지연을 확인합니다.

CT2 주요 사양

측정 방식	AC(동적) 전류 변환기, 분리형 케이블(P6041)
대역폭 (일반)	1.2 kHz ~ 200 MHz
상승 시간	500 ps
감도 (50 Ω 종단)	1 mV/mA
정확도	±3%
자화 인덕턴스	7 μH
누설 인덕턴스	1 nH
최대 나선 굵기	#16 (1.32 mm)
최대 나선 전압	30 V AC, 40 V 피크
최대 피크 펄스 전류	36 A
최대 연속 전류 (RMS)	2.5 A
전류-시간 곱 (A·s)	50 × 10⁻⁶ A·s
L/R 시정수 (드룹)	160 μs 초과
전파 지연	6.1 ns
