텍트로닉스 TBS2072B 70 MHz 디지털 스토리지 오실로스코프
70 MHz · 2채널 · 최대 2 GS/s · 5 Mpts · 9인치 WVGA · 5년 보증
9인치 WVGA 와이드 화면에 가로 15칸 눈금을 담아 한 번에 더 많은 신호를 보여 주는 텍트로닉스 보급형 디지털 스토리지 오실로스코프입니다. 5 Mpts 레코드, 32가지 자동 측정과 커서, Wi-Fi(동글)·100BASE-T 이더넷 연결을 갖췄고, 2022 Tech Briefs 올해의 제품으로 선정되었습니다. 교육 실습실과 임베디드·전원 회로 디버그에 알맞으며 5년 보증이 기본으로 제공됩니다.
70 MHz 아날로그 대역폭 | 2 GS/s 최대 샘플링 (하프 채널) | 5 Mpts 레코드 길이 | 9" WVGA 와이드 화면 | 5년 기본 보증 |
모델 구성
| 모델 | 채널 | 대역폭 | 샘플링 속도 | 레코드 길이 |
|---|---|---|---|---|
| TBS2072B (이 상품) | 2채널 | 70 MHz | 2 GS/s (하프) · 1 GS/s (전 채널) | 5 Mpts |
| TBS2074B | 4채널 | 70 MHz | 2 GS/s (하프) · 1 GS/s (전 채널) | 5 Mpts |
| TBS2102B | 2채널 | 100 MHz | 2 GS/s (하프) · 1 GS/s (전 채널) | 5 Mpts |
| TBS2104B | 4채널 | 100 MHz | 2 GS/s (하프) · 1 GS/s (전 채널) | 5 Mpts |
| TBS2202B | 2채널 | 200 MHz | 2 GS/s (하프) · 1 GS/s (전 채널) | 5 Mpts |
| TBS2204B | 4채널 | 200 MHz | 2 GS/s (하프) · 1 GS/s (전 채널) | 5 Mpts |
※ 이 상품은 TBS2072B (70 MHz, 2채널) 입니다. TBS2000B 시리즈의 다른 모델(70 / 100 / 200 MHz, 2·4채널)도 각각 별도 상품으로 등록되어 있습니다. 구매 후 SUP2-BW 라이선스로 대역폭을 올릴 수 있습니다.
TBS2072B 70MHz의 이로운 점

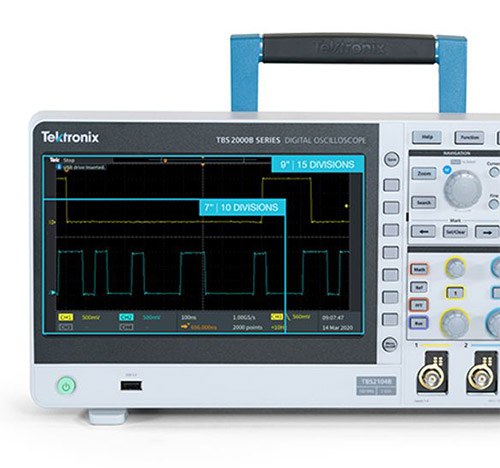

01 · 넓은 화면 9인치 화면에 가로 15칸 눈금 수평 15칸·수직 10칸 눈금으로 일반 8~10칸 오실로스코프보다 많은 신호를 한 화면에 봅니다. 5 Mpts 레코드와 줌·팬 기능으로 긴 신호의 세부를 빠르게 찾아냅니다. |  |
 | 02 · 측정 편의 32가지 자동 측정과 커서 판독 32가지 자동 측정 가운데 6개를 한 화면에 표시하고, 커서로 시간·진폭을 바로 읽습니다. 측정값은 소스별 색으로 구분되어 여러 채널을 비교하기 쉽습니다. |
03 · 연결성 USB·이더넷·Wi-Fi로 손쉬운 연결 전면·후면 USB 호스트, USB 디바이스, 10/100BASE-T 이더넷을 갖췄고 USB Wi-Fi 동글로 무선 연결도 됩니다. 내장 웹 페이지로 브라우저에서 원격 조작합니다. |  |
 | 04 · 프로브 TekVPI 지원 프로브 인터페이스 기본 제공 패시브 프로브 외에 TPA-BNC 어댑터로 TekVPI 차동·전류 프로브를 연결해 전원 회로와 고전압 신호를 안전하게 측정합니다. |
05 · 임베디드 디버그 실험대에서 멀티미터·전원·함수 발생기와 함께 키슬리 DMM6500 멀티미터, 2230G 전원 공급기, AFG31000 함수 발생기와 함께 임베디드 설계 실험대를 구성하기 좋습니다. |  |
 | 06 · 교육 실습 HelpEverywhere와 교육용 기능 HelpEverywhere 도움말과 내장 스코프 소개, 교육자용 기능 잠금으로 학생이 기본 측정 원리를 익히도록 돕습니다. 한국어 메뉴를 지원합니다. |
07 · PC 분석 TekScope·OpenChoice로 PC에서 분석 TekScope PC 소프트웨어로 파형을 옮겨 I2C·SPI·CAN·LIN·UART 디코드, 무제한 측정, 트렌드·히스토그램 분석을 합니다. OpenChoice로 Word·Excel에 데이터를 바로 옮깁니다. |  |
TBS2072B 주요 사양
| 아날로그 채널 | 2채널 (BNC) |
| 대역폭 | 70 MHz, SUP2-BW 라이선스로 업그레이드 가능 |
| 샘플링 속도 | 2 GS/s (하프 채널), 1 GS/s (전 채널) |
| 레코드 길이 | 5 Mpts |
| 수직 해상도 | 8비트 |
| 입력 감도 | 1 mV/div ~ 10 V/div |
| DC 게인 정확도 | ±2% (5 mV/div ~ 10 V/div), ±3% (1 mV/div, 일반) |
| 입력 임피던스 | 1 MΩ ±1% // 13 pF ±1.5 pF |
| 최대 입력 전압 | 300 Vrms CAT II (피크 ±450 V 이하) |
| 대역폭 제한 | 20 MHz |
| 시간축 범위 | 1 ns/div ~ 100 s/div |
| 시간축 정확도 | ±25 ppm (1 ms 이상 간격) |
| 트리거 | 에지, 펄스 폭, 런트 / 모드: 자동·일반·싱글, 홀드오프 20 ns ~ 8 s |
| 획득 모드 | 샘플, 피크 검출(3.5 ns 글리치), 평균(2~512), Hi-Res, 롤 |
| 자동 측정 | 32가지 (화면 최대 6개), 커서(시간·진폭·화면), 게이팅 |
| 파형 연산 | 더하기, 빼기, 곱하기, FFT |
| 디스플레이 | 9인치(228 mm) 와이드 TFT 컬러, 800 × 480 (WVGA) |
| 인터페이스 | USB 2.0 호스트(전면·후면), USB 2.0 디바이스(USBTMC, TEK-USB-488로 GPIB), LAN 10/100BASE-T, USB Wi-Fi 동글 지원, 켄싱턴 잠금 슬롯 |
| 원격 제어 | 내장 웹 페이지(수평·수직·트리거·측정 원격 조작) |
| 전원 | 100 ~ 240 VAC ±10%, 47 ~ 63 Hz, 최대 80 W |
| 크기 (H × W × D) | 174.9 × 372.4 × 103.3 mm |
| 무게 | 2.62 kg |
| 사용 온도 | 0 ~ 50 ℃ |
옵션 안내
| 업그레이드·서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| SUP2-BW7T10x · SUP2-BW7T20x · SUP2-BW10T20x | 구매 후 대역폭 업그레이드 (70→100, 70→200, 100→200 MHz) |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| T3 / T5 | 3년 / 5년 토털 보호 플랜 |
| L9 | 한국어 전면 패널 오버레이 |
| 함께 쓰기 좋은 프로브·액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TPA-BNC | TekVPI → TekProbe BNC 어댑터 (TekVPI 프로브 연결용) |
| TDP0500 · TAP1500 | TekVPI 차동·액티브 프로브 |
| THDP0200 · THDP0100 · P5200A | 고전압 차동 프로브 |
| TCP0020 · TCP0030A · TCP0150 · TCP2020 | AC/DC 전류 프로브 |
| RMB2020 · RMB2040 | 랙 마운트 키트 (2채널 / 4채널) |
| TEK-USB-WIFI | USB Wi-Fi 동글 |
기본 구성품
| 기본 구성품 | TPP0100 100 MHz 10X 패시브 프로브 2개(채널당 1개), 컴플라이언스·안전 지침, 전원 코드, 교정 성적서 |
| 보증 | 5년 (프로브 제외, 부품·공임) |
추가상품 및 자료
ACD2000 소프트 운반 케이스, TEK-USB-488 GPIB 어댑터, 추가 패시브 프로브(TPP0100·TPP0200)는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 대역폭 업그레이드, 교정 서비스, 그 밖의 프로브는 견적 문의 주시면 안내해 드립니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
