TEKTRONIX · TBS1000C SERIES

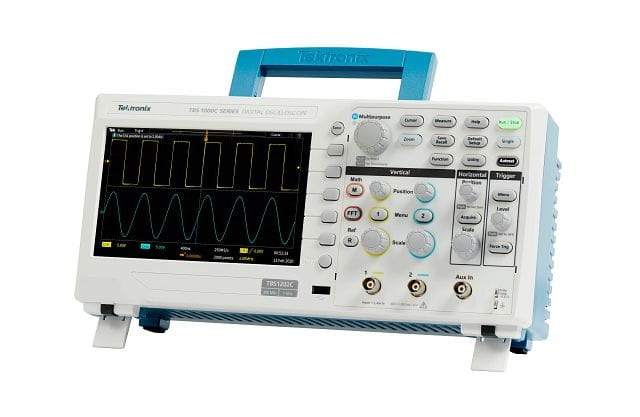

텍트로닉스 TBS1102C 100 MHz 디지털 스토리지 오실로스코프
100 MHz · 2채널 · 1 GS/s · 20k 포인트 · 7인치 WVGA · 5년 보증
경제적인 가격에 텍트로닉스의 신뢰성을 담은 2채널 디지털 스토리지 오실로스코프입니다. 7인치 WVGA 컬러 화면, 32가지 자동 측정, 듀얼 윈도우 FFT, 팬이 없는 조용한 설계를 갖췄고, HelpEverywhere 도움말과 내장 코스웨어로 처음 쓰는 학생도 쉽게 배울 수 있습니다. 교육 실습실, 임베디드 설계, 메이커 작업대에 알맞으며 5년 보증이 기본으로 제공됩니다.
100 MHz 아날로그 대역폭 | 1 GS/s 전 채널 샘플링 | 20k 레코드 길이 (포인트) | 7" WVGA 컬러 디스플레이 | 5년 기본 보증 |
모델 구성
| 모델 | 채널 | 대역폭 | 샘플링 속도 | 레코드 길이 |
|---|---|---|---|---|
| TBS1052C | 2채널 | 50 MHz | 1 GS/s | 20k 포인트 |
| TBS1072C | 2채널 | 70 MHz | 1 GS/s | 20k 포인트 |
| TBS1102C (이 상품) | 2채널 | 100 MHz | 1 GS/s | 20k 포인트 |
| TBS1202C | 2채널 | 200 MHz | 1 GS/s | 20k 포인트 |
※ 이 상품은 TBS1102C (100 MHz) 입니다. TBS1000C 시리즈의 다른 대역폭(50 / 70 / 100 / 200 MHz) 모델도 각각 별도 상품으로 등록되어 있습니다. 4채널이나 더 긴 레코드가 필요하면 TBS2000B 시리즈 상품을 확인해 주세요.
TBS1102C 100MHz의 이로운 점

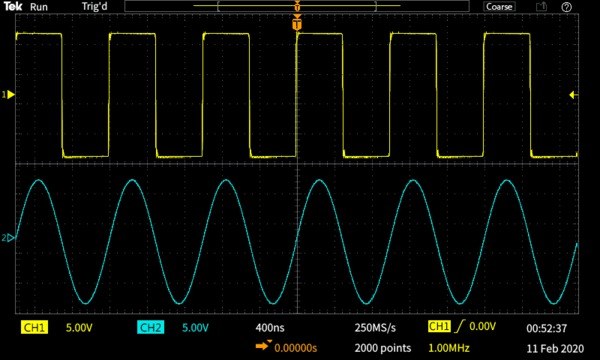

01 · 넓은 화면 7인치 WVGA 화면에 가로 15칸 표시 수평 15칸·수직 10칸 눈금으로 일반 오실로스코프보다 50% 넘게 많은 신호를 한 화면에 보여 줍니다. 줌 모드에서는 위쪽에 전체 레코드, 아래쪽에 확대 화면을 함께 표시합니다. |  |

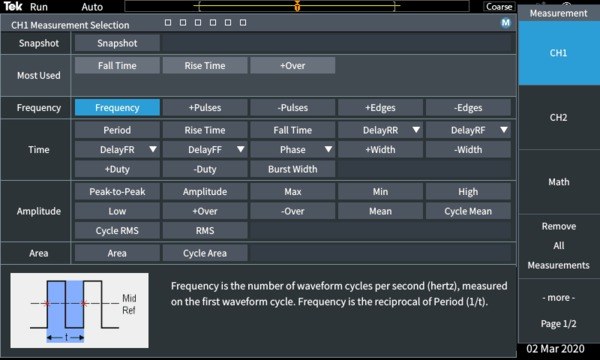

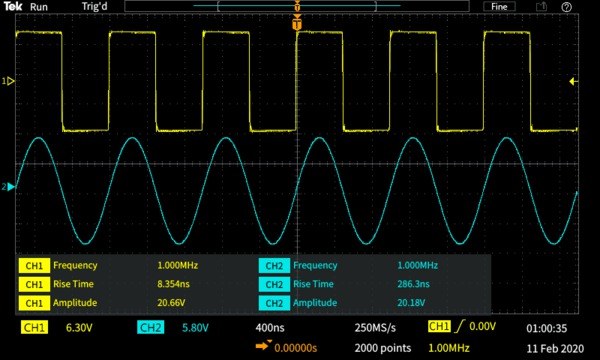

 | 02 · 자동 측정 32가지 자동 측정을 한 화면에서 선택 주파수·시간·진폭·면적으로 묶인 32가지 자동 측정을 한 화면에서 골라 최대 6개까지 표시합니다. 측정값은 투명 배경으로 표시되어 파형을 가리지 않습니다. |

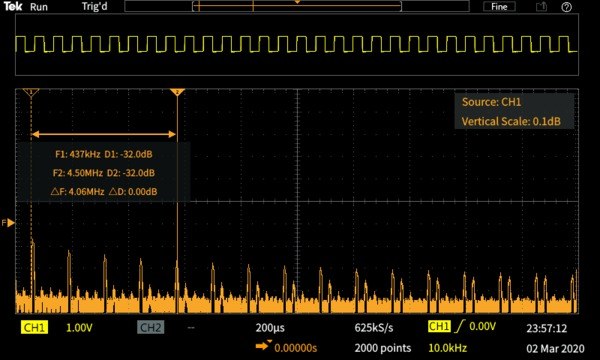

03 · FFT 시간과 주파수 영역을 동시에 전면 FFT 버튼으로 신호의 주파수 성분을 바로 확인합니다. 원본 파형과 FFT 스펙트럼을 함께 보여 주는 듀얼 윈도우 FFT를 지원합니다. |  |

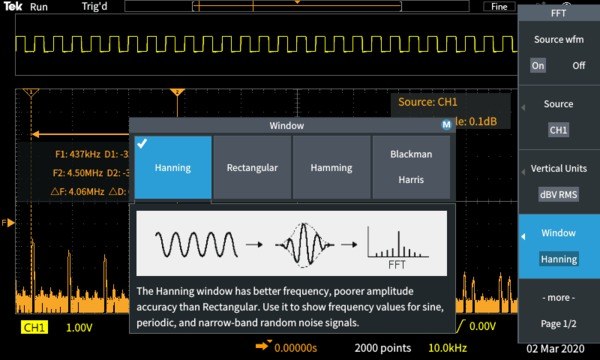

 | 04 · HelpEverywhere 설정마다 나오는 그림 도움말 HelpEverywhere가 각 설정의 의미를 그림과 함께 설명해 처음 쓰는 사용자도 어떤 측정을 써야 하는지, 결과를 어떻게 읽는지 쉽게 알 수 있습니다. 한국어 메뉴를 지원합니다. |

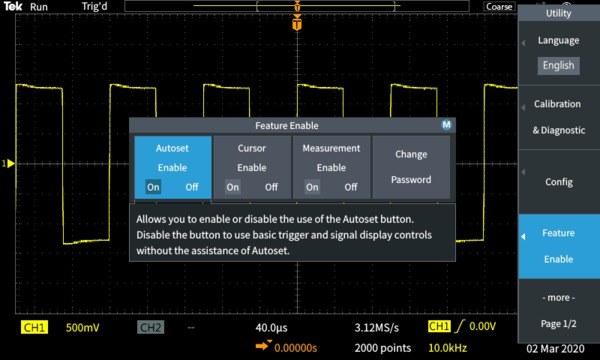

05 · 교육 기능 기능 잠금과 내장 코스웨어 교육자가 자동 설정·커서·자동 측정을 끄면 학생이 눈금으로 직접 시간과 전압을 재며 기본 원리를 익힙니다. 코스웨어 기능으로 실습 지침을 장비 화면에 띄우고 100가지가 넘는 실습 자료를 내려받아 쓸 수 있습니다. |  |
 | 06 · 트리거 펄스 폭·런트 트리거 기본 에지 트리거에 더해 펄스 폭 트리거로 좁은 글리치나 타임아웃을, 런트 트리거로 진폭이 모자란 신호를 잡아냅니다. 피크 검출 모드는 4 ns의 좁은 글리치도 포착합니다. |

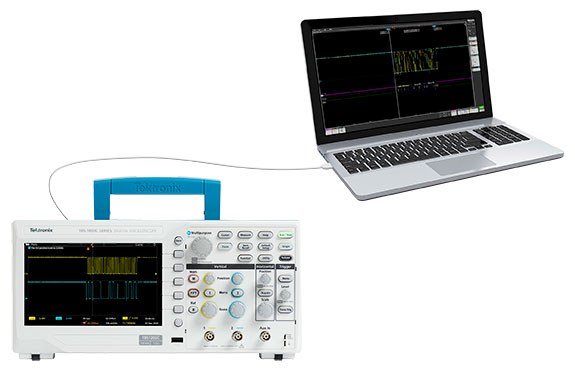

07 · PC 연결 TekScope·OpenChoice·KickStart 연동 후면 USB 디바이스 포트로 PC에 연결해 원격 제어하고, TekScope PC 소프트웨어로 I2C·SPI·CAN·LIN·UART 디코드 등 오프라인 분석을 합니다. KickStart로 여러 장비의 측정 데이터를 기록합니다. |  |

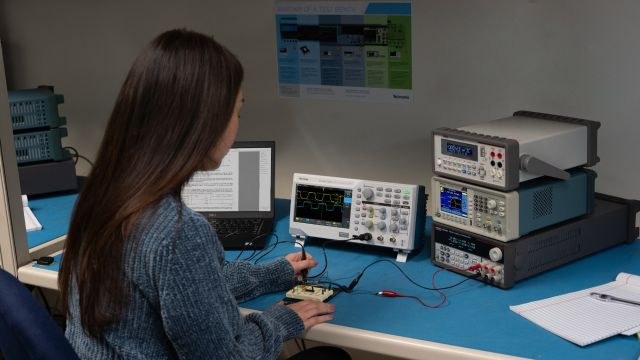

 | 08 · 실습실 구성 멀티미터·함수 발생기·전원과 함께 작고 가벼운 본체(약 2 kg)에 팬이 없어 조용하며, 텍트로닉스·키슬리 멀티미터, 함수 발생기, 전원 공급기와 함께 교육 실습대를 구성하기 좋습니다. |
TBS1102C 주요 사양
| 아날로그 채널 | 2채널 (BNC) + 외부 트리거 입력 |
| 대역폭 | 100 MHz |
| 샘플링 속도 | 1 GS/s (전 채널) |
| 레코드 길이 | 전 채널 20k 포인트 |
| 수직 해상도 | 8비트 |
| 입력 감도 | 1 mV/div ~ 10 V/div (프로브 1X 설정 기준) |
| DC 게인 정확도 | ±3.0% |
| 입력 임피던스 | 1 MΩ ±2% // 14 pF ±2 pF |
| 최대 입력 전압 | 300 Vrms CAT II |
| 대역폭 제한 | 20 MHz |
| 시간축 범위 | 2 ns/div ~ 100 s/div |
| 시간축 정확도 | ±25 ppm (1 ms 초과 간격) |
| 트리거 | 에지, 펄스 폭, 런트 / 소스: CH1, CH2, AUX IN, AC 라인 |
| 획득 모드 | 샘플, 피크 검출(4 ns 글리치), 평균(2~256), 고해상도, 롤 |
| 자동 측정 | 32가지 (화면 최대 6개), 커서(시간·진폭·화면), 게이팅 |
| 파형 연산 | 더하기, 빼기, 곱하기, FFT |
| 디스플레이 | 7인치 TFT 컬러, 800 × 480 (WVGA) |
| 인터페이스 | 전면 USB 2.0 호스트, 후면 USB 2.0 디바이스(USBTMC, TEK-USB-488로 GPIB), 켄싱턴 잠금 슬롯 |
| 전원 | 100 ~ 240 VAC ±10%, 45 ~ 65 Hz, 최대 30 W |
| 크기 (H × W × D) | 154.9 × 325.1 × 106.7 mm |
| 무게 | 1.98 kg (본체) |
| 사용 온도 | 0 ~ 50 ℃ |
옵션 안내
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| T3 / T5 | 3년 / 5년 토털 보호 플랜 (우발적 손상·ESD·EOS 포함) |
| L9 | 한국어 전면 패널 오버레이 |
| 함께 쓰기 좋은 프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TPP0100 · TPP0200 · P2221 | 10X 패시브 프로브 (100 / 200 MHz), 1X/10X 겸용 프로브 |
| P6015A · P5100A · P5200A | 고전압 패시브 프로브, 고전압 차동 프로브 |
| A621 · A622 · P6021A · P6022 | AC/DC 전류 프로브 |
| TCP303 · TCP305A · TCP312A | 전류 프로브 (TCPA300 증폭기) |
기본 구성품
| 기본 구성품 | TPP0100 100 MHz 10X 패시브 프로브 2개(채널당 1개), 컴플라이언스·안전 지침, 전원 코드, 교정 성적서 |
| 보증 | 5년 (프로브 제외, 부품·공임) |
추가상품 및 자료
TEK-USB-488 GPIB 어댑터와 추가 패시브 프로브(TPP0100·TPP0200)는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 교정 서비스와 그 밖의 프로브는 견적 문의 주시면 안내해 드립니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
