TEKTRONIX · MDO4000C SERIES

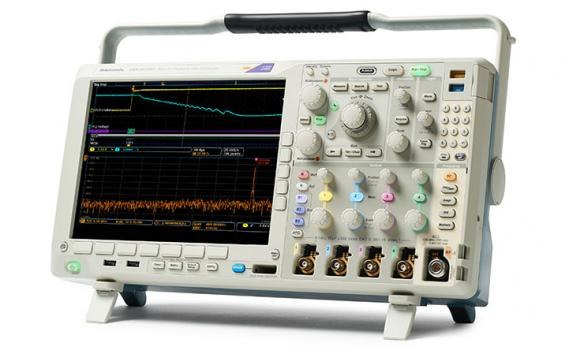

텍트로닉스 MDO4104C 1 GHz 혼합 도메인 오실로스코프
1 GHz · 아날로그 4채널 · 최대 5 GS/s · 20 Mpts · 스펙트럼 분석기 3 GHz / 6 GHz (옵션)
오실로스코프, 스펙트럼 분석기, 로직 분석기, 프로토콜 분석기, 임의/함수 발생기, 디지털 전압계까지 최대 6가지 계측기를 한 대에 담는 MDO4000C 시리즈입니다. 하드웨어 스펙트럼 분석기를 넣으면 RF 신호와 아날로그·디지털 신호를 같은 트리거로 시간 동기화해 볼 수 있어, 무선 모듈이 들어간 임베디드 제품의 디버그와 EMI 원인 분석에 특히 강합니다.
1 GHz 아날로그 대역폭 | 5 GS/s 최대 샘플링 | 20 Mpts 전 채널 레코드 길이 | 3 / 6 GHz 스펙트럼 분석기 (옵션) | 10.4" XGA 컬러 디스플레이 |
모델 구성
| 모델 | 아날로그 | 대역폭 | 샘플링 속도 | 레코드 길이 | 스펙트럼 분석기 |
|---|---|---|---|---|---|
| MDO4024C | 4채널 | 200 MHz | 2.5 GS/s | 20 Mpts/ch | 9 kHz ~ 3 GHz / 6 GHz (옵션) |
| MDO4034C | 4채널 | 350 MHz | 2.5 GS/s | 20 Mpts/ch | 9 kHz ~ 3 GHz / 6 GHz (옵션) |
| MDO4054C | 4채널 | 500 MHz | 2.5 GS/s | 20 Mpts/ch | 9 kHz ~ 3 GHz / 6 GHz (옵션) |
| MDO4104C (이 상품) | 4채널 | 1 GHz | 5 GS/s | 20 Mpts/ch | 9 kHz ~ 3 GHz / 6 GHz (옵션) |
※ 이 상품은 MDO4104C (1 GHz) 입니다. MDO4000C 시리즈의 다른 대역폭(200 / 350 / 500 MHz / 1 GHz)도 각각 별도 상품으로 등록되어 있습니다. 스펙트럼 분석기(3 GHz 또는 6 GHz), 디지털 채널, 함수 발생기 등은 구성에 따라 가격이 달라지므로 견적 문의 주시면 안내해 드립니다.
MDO4104C 1GHz의 이로운 점

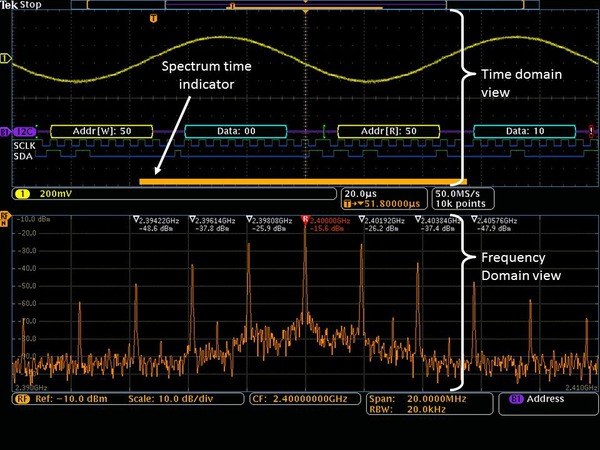

01 · 시간 동기 RF RF와 아날로그·디지털 신호를 같은 시간축에서 스펙트럼 분석기를 넣으면 RF 입력과 아날로그·디지털 채널이 같은 트리거로 함께 획득됩니다. 파형 위의 스펙트럼 시간 창을 옮겨 가며, 제어 신호가 바뀌는 순간 RF 스펙트럼이 어떻게 달라지는지 정확한 시점에서 확인합니다. |  |

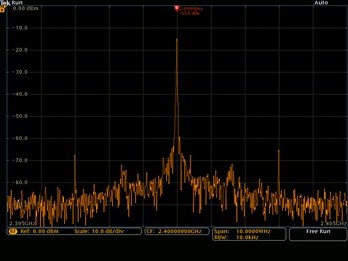

 | 02 · 스펙트럼 분석기 3 GHz 또는 6 GHz 하드웨어 스펙트럼 분석기 (옵션) 전용 N형 입력으로 9 kHz부터 3 GHz(SA3) 또는 6 GHz(SA6)까지 측정합니다. 자동 피크 마커, Normal·Average·Max Hold·Min Hold 트레이스, 채널 전력·ACPR·점유 대역폭 측정을 지원합니다. |

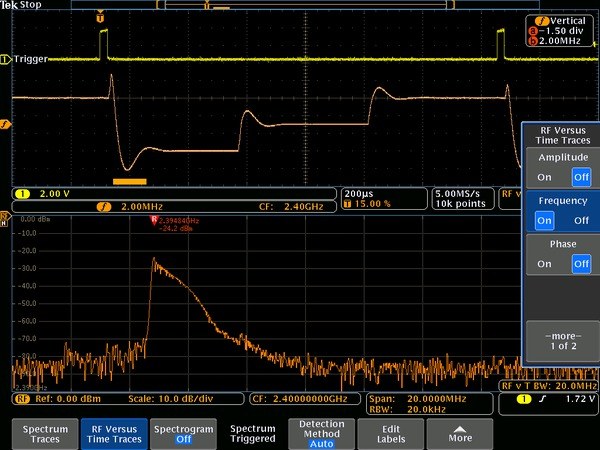

03 · RF 대 시간 진폭·주파수·위상의 시간 변화를 파형으로 RF 신호의 진폭·주파수·위상이 시간에 따라 어떻게 바뀌는지 파형으로 그려 줍니다. PLL 안정화 시간, 주파수 호핑, 전력 증폭기 켜짐 특성을 오실로스코프 파형과 함께 분석합니다. |  |

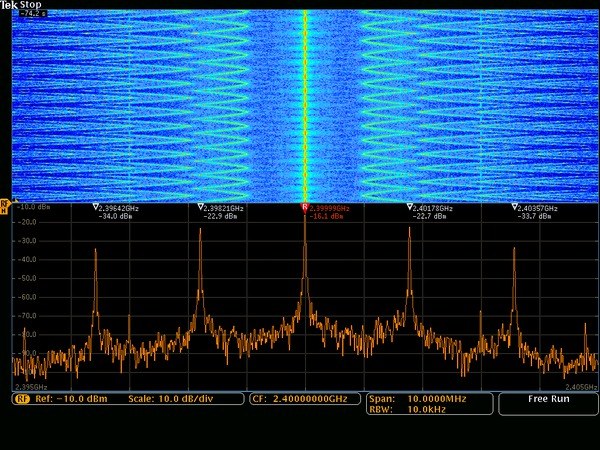

 | 04 · 스펙트로그램 버스트·호핑 신호를 시간 흐름으로 스펙트로그램으로 시간에 따라 바뀌는 RF 현상을 색으로 보여 줍니다. 짧게 나타났다 사라지는 버스트 신호도 놓치지 않고 확인할 수 있습니다. |

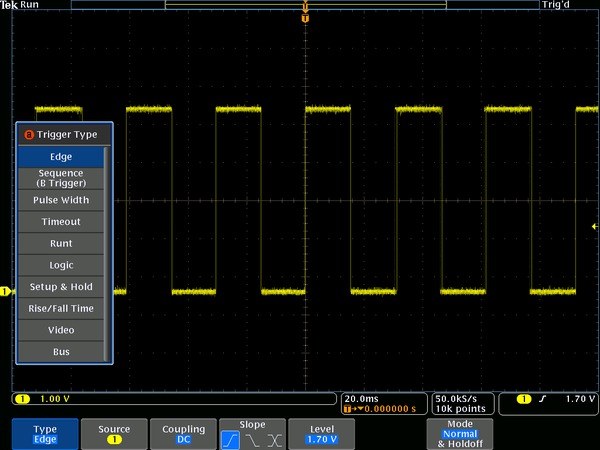

05 · 트리거 125가지가 넘는 트리거 조합 에지·펄스 폭·런트·로직·셋업/홀드·시리얼 패킷·병렬 데이터 등 다양한 트리거로 원하는 이벤트를 정확히 잡고, 20 Mpts 레코드로 많은 이벤트를 한 번에 담습니다. |  |

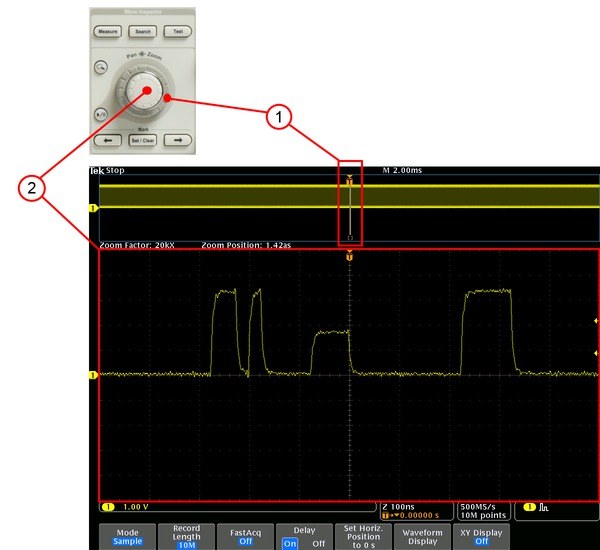

 | 06 · Wave Inspector 긴 레코드도 빠르게 탐색 줌·팬 노브와 자동 검색으로 20 Mpts 레코드 안의 원하는 이벤트를 찾아 표시하고, 이전·다음 버튼으로 바로 이동합니다. |

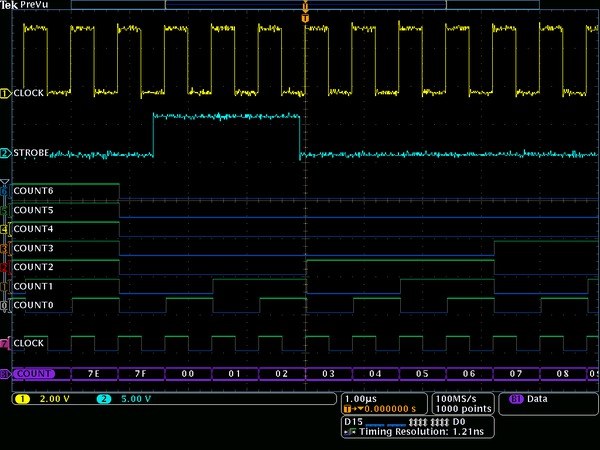

07 · 혼합 신호 16채널 디지털 채널 (옵션) P6616 로직 프로브로 16개 디지털 신호를 아날로그 파형, RF 스펙트럼과 함께 봅니다. 디지털 채널은 1과 0을 색으로 나눠 표시해 상태를 한눈에 확인합니다. |  |

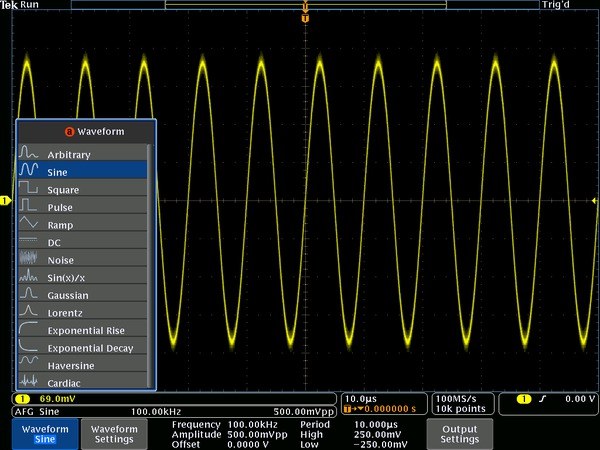

 | 08 · 함수 발생기 50 MHz 임의/함수 발생기 (옵션) 사인·구형·펄스·램프·노이즈 등 기본 파형을 최대 50 MHz로 출력하고, 128k 포인트 임의 파형을 만들어 센서 신호를 흉내 내거나 마진 시험을 합니다. |
MDO4104C 주요 사양
| 아날로그 채널 | 4채널 (BNC, TekVPI 프로브 인터페이스) |
| 대역폭 | 1 GHz |
| 상승 시간 (일반) | 350 ps |
| 대역폭 제한 필터 | 20 MHz, 250 MHz |
| 샘플링 속도 | 5 GS/s (1·2채널), 4채널 사용 시 스펙트럼 분석기 옵션이 있으면 2.5 GS/s |
| 레코드 길이 | 전 채널 20 Mpts |
| 수직 해상도 | 8비트 (Hi Res 모드에서 11비트) |
| 입력 감도 | 1 MΩ: 1 mV/div ~ 10 V/div, 50 Ω: 1 mV/div ~ 1 V/div |
| 입력 임피던스 | 1 MΩ ±1% (13 pF), 50 Ω ±1% |
| 최대 입력 전압 | 1 MΩ: 300 Vrms CAT II (피크 ±425 V 이하), 50 Ω: 5 Vrms (피크 ±20 V 이하) |
| DC 게인 정확도 | ±1.5% (1 mV/div에서 ±2.0%) |
| 시간축 범위 | 400 ps/div ~ 1000 s/div |
| 최대 파형 캡처 속도 | 340,000 파형/s 이상 (FastAcq) |
| 트리거 | 에지, 시퀀스, 펄스 폭, 런트, 로직, 셋업/홀드, 상승/하강 시간, 비디오, 병렬(디지털 옵션), 시리얼(옵션), RF 전력 트리거(스펙트럼 옵션) |
| 스펙트럼 분석기 (옵션) | SA3: 9 kHz ~ 3 GHz, SA6: 9 kHz ~ 6 GHz, N형 입력 1개, 아날로그·디지털 채널과 시간 동기 획득, RF 대 시간(진폭·주파수·위상) 트레이스 |
| 디지털 채널 (옵션) | 16채널, P6616 로직 프로브 |
| 함수 발생기 (옵션) | 기본 파형 + 임의 파형, 최대 50 MHz, 임의 파형 128k 포인트 |
| 시리얼 트리거·디코드 (옵션) | I2C, SPI, RS-232/422/485/UART, USB 2.0, 이더넷, CAN·CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC 429, 오디오 |
| 측정·분석 | 자동 측정, 측정 통계, 커서, 파형 연산·FFT·고급 수식, 파형 히스토그램, 전력 분석·한계/마스크 테스트(옵션) |
| 디스플레이 | 10.4인치(264 mm) TFT 컬러, 1024 × 768 (XGA) |
| 전원 | 100 ~ 240 V ±10%, 50/60 Hz (115 V에서 400 Hz), 최대 250 W |
| 크기 (H × W × D) | 229 × 439 × 147 mm (랙 장착 시 5U) |
| 무게 | 5.1 kg (스펙트럼 분석기 옵션 장착 시 5.5 kg) |
옵션 안내
| 기능 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| MDO4SA3 · MDO4SA6 | 스펙트럼 분석기 추가 (9 kHz ~ 3 GHz / 6 GHz) |
| MDO4MSO | 16채널 디지털 채널 (P6616 프로브 포함) |
| MDO4AFG | 50 MHz 임의/함수 발생기 |
| 시리얼 분석 모듈 | 임베디드·컴퓨터·USB·이더넷·자동차·항공·오디오 시리얼 트리거·분석 |
| 전력 분석 · 한계/마스크 테스트 | 전력 품질·스위칭 손실·고조파 측정, 합격/불합격 테스트 |
| 보안 옵션 | 통신 포트·펌웨어 업그레이드 잠금 |
| 함께 쓰기 좋은 프로브·액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| TPP0500B · TPP1000 | 패시브 전압 프로브 (500 MHz / 1 GHz, TekVPI) |
| TCP0030A · TCP0020 · TCP0150 | AC/DC 전류 프로브 (TekVPI) |
| TDP · THDP 시리즈 | 차동·고전압 차동 프로브 |
| TPA-N-VPI · TPA-N-PRE | 스펙트럼 입력용 TekVPI 어댑터, 프리앰프 |
기본 구성품
| 기본 구성품 | TPP1000 1 GHz 10:1 패시브 프로브 4개(채널당 1개), 전면 커버, 액세서리 백, 설치·안전 설명서, 전원 코드, OpenChoice Desktop 소프트웨어, 교정 성적서 |
| 보증 | 3년 |
추가상품 및 자료
MDO4000C는 스펙트럼 분석기·디지털 채널·함수 발생기 등 옵션 구성에 따라 가격이 달라지는 제품입니다. 필요한 구성과 수량을 알려 주시면 견적을 안내해 드립니다. TPA-N-VPI 프로브 어댑터는 추가상품에서 함께 선택하실 수 있습니다.
Tektronix 공식 제품 · 티엠웨이 (주문제작품 6주)
