TELEDYNE LECROY · OPTICALLY ISOLATED PROBE
DL-ISO · HVFO 광절연 프로브
150 MHz ~ 1 GHz · 최대 ±60 kV 공통 모드
광 절연 구조로 매우 높은 공통 모드 전압 위에서도 작은 신호를 정확하게 측정하는 프로브입니다. GaN · SiC 하이사이드 게이트 드라이브, 플로팅 신호 측정에 적합합니다.
1 GHz 최대 대역폭 (DL10-ISO) | ±60 kV 공통 모드 (DL-ISO) | 140 dB CMRR (HVFO) | 1.5% DC 게인 정확도 | ProBus 인터페이스 |
모델 구성
| 모델 | 대역폭 | 공통 모드 | 방식 |
|---|---|---|---|
| DL03-ISO | 350 MHz | ±60 kV | 광절연 |
| DL07-ISO | 700 MHz | ±60 kV | 광절연 |
| DL10-ISO | 1 GHz | ±60 kV | 광절연 |
| HVFO108 | 150 MHz | ±35 kV | 광섬유 절연 |
※ DL-ISO는 2 V ~ 2500 V 팁을 선택해 입력 범위를 정합니다. HVFO108은 감쇠 팁(1X/5X/10X/20X/40X)을 별도로 구매해야 합니다.
광절연 프로브의 이로운 점

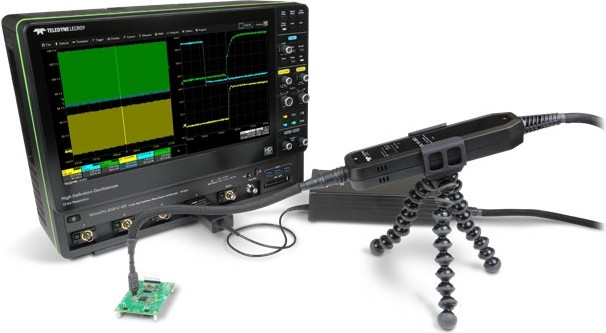

01 · 높은 공통 모드 내성 최대 ±60 kV 광 절연 구조로 DL-ISO는 ±60 kV, HVFO108은 ±35 kV 공통 모드에서도 안정적으로 측정합니다. |  |

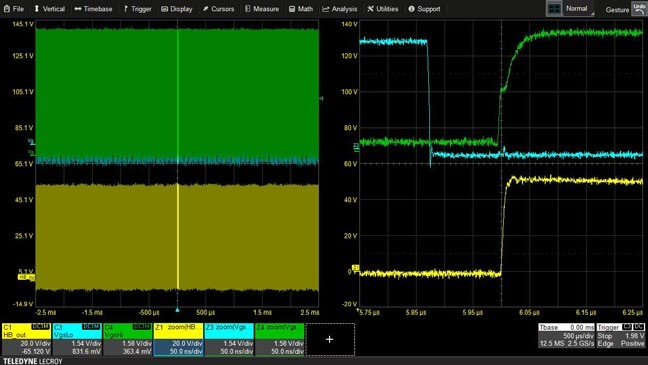

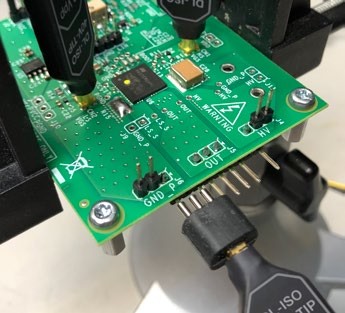

 | 02 · GaN · SiC 하이사이드 측정 빠른 스위칭 신호를 정확하게 최대 1 GHz 대역폭과 우수한 CMRR로 빠르게 스위칭하는 하이사이드 게이트 드라이브 신호를 왜곡 없이 측정합니다. |

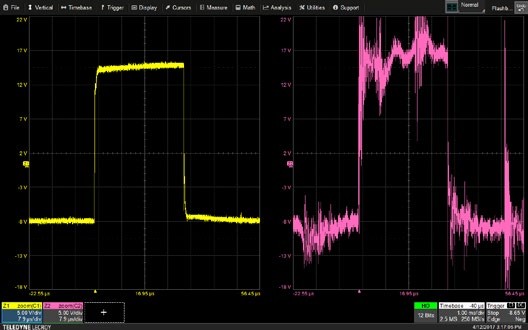

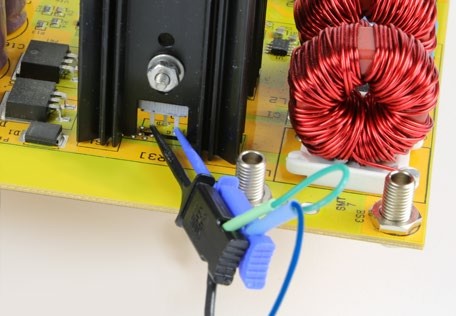

03 · HVFO108 광섬유 절연 저전압 센서 신호에 최적 단일 레이저와 광섬유로 신호를 전달해 높은 공통 모드 환경에서도 ±1 V ~ ±40 V 신호를 깨끗하게 측정합니다. |  |
 | 04 · 다양한 팁 선택 측정 신호에 맞는 입력 범위 DL-ISO는 2 V부터 2500 V까지, HVFO는 1X부터 40X까지 팁을 선택해 측정 신호에 맞춰 최적의 감도를 얻습니다. |
주요 사양
| DL-ISO | |
| 대역폭 | 350 MHz / 700 MHz / 1 GHz |
| 상승시간 10–90% | 1.1 ns / 575 ps / 435 ps |
| 공통 모드 범위 | ±60 kV (DC + peak AC), 핸드헬드 사용 불가 |
| DC 게인 정확도 | 1.5% (정밀 게인 교정 후) |
| 오프셋 | ±25 V (2V 팁), ±50 V (10V 팁) |
| 입력 임피던스 | 200 kΩ || 3.6 pF (2V 팁), 1 MΩ || 2.1 pF (10V 팁) |
| 케이블 / 인터페이스 | 3.375 m / ProBus |
| HVFO108 | |
| 대역폭 / 상승시간 | 150 MHz / 3.3 ns |
| 입력 범위 | ±1 V ~ ±40 V (1X ~ 40X 팁) |
| 공통 모드 범위 | ±35 kV (DC + peak AC) |
| CMRR | 140 dB |
| 입력 임피던스 | 1 MΩ || 34 pF (1X) ~ 10 MΩ || 22 pF (40X) |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
액세서리 및 관련 제품
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 액세서리 · 교체 부품 (4종) | |
|---|---|
| 제품코드 | 내용 |
| DL-ISO-2V / 10V / 40V / 200V-TIP | DL-ISO MMCX 팁 (2 / 10 / 40 / 200 Vpp) |
| DL-ISO-1000V / 2500V-TIP | DL-ISO 스퀘어 핀 팁 (1000 / 2500 Vpp) |
| DL-ISO-M2S · DL-ISO-ACC-KIT | MMCX-스퀘어 핀 어댑터 · 액세서리 키트 |
| HVFO100-1X / 5X / 10X / 20X / 40X-TIP-U | HVFO 범용 감쇠 팁 (±1 / ±5 / ±10 / ±20 / ±40 V) |
기본 구성품
| DL-ISO | 프로브 본체, 소프트 케이스 (팁은 구성에 따라 선택) |
| HVFO108 | 프로브 본체, 소프트 케이스 (감쇠 팁 별도 구매) |
견적 및 자료
호환 오실로스코프, 인터페이스(ProBus · ProBus2 · ProLink 등), 액세서리 구성은 티엠웨이로 문의해 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
