T3DSO1202A TELEDYNE T3DSO1000 OSCILLOSCOPE | 텔레다인 디지털 오실로스코프 | 200MHz | 2CH | 2GS/s

Teledyne T3DSO1000 T3DSO1202A 디지털 오실로스코프 / 200 MHz / 2채널 + EXT / 2 GS/s / 14 Mpts/ch / 7" 디스플레이

판매가: 견적문의

배송비

2,500원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: T3DSO1202A

브랜드: Teledyne LeCroy

납기: 주문제작품 6주

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

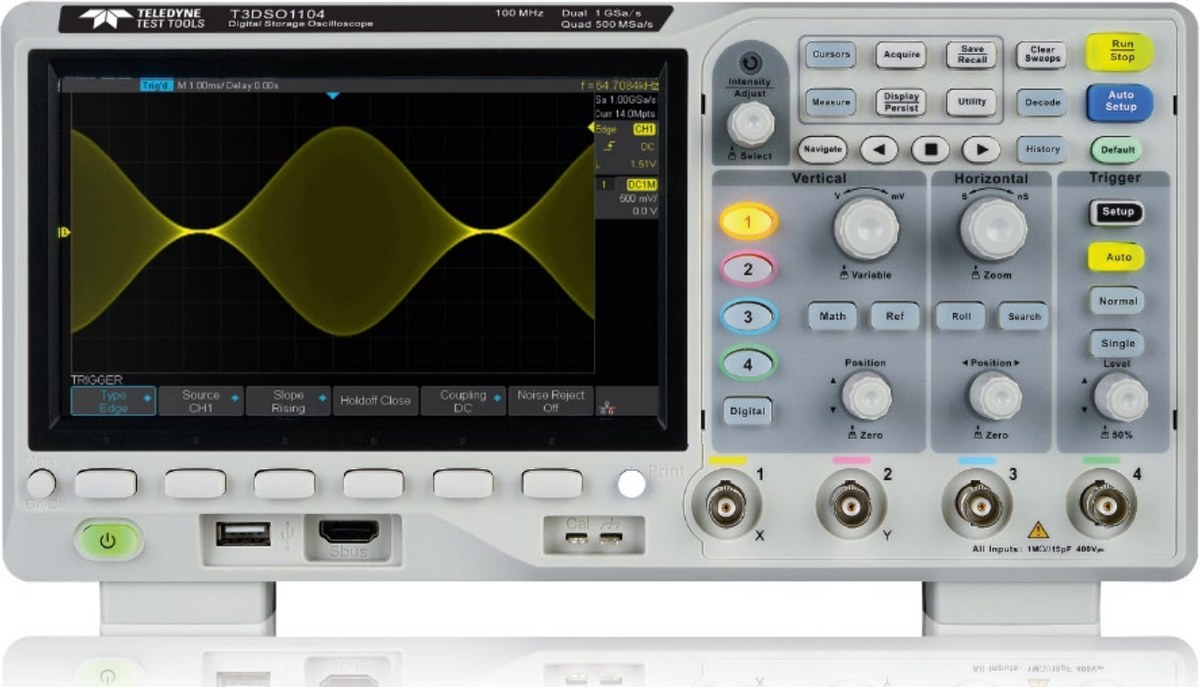

TELEDYNE TEST TOOLS · DIGITAL OSCILLOSCOPE

T3DSO1000 / T3DSO1000A 시리즈

100 MHz ~ 350 MHz · 2/4채널 · 최대 2 GS/s 디지털 오실로스코프

7인치 디스플레이와 최대 28 Mpts 메모리, 100,000 wfm/s의 빠른 캡처, 1 Mpts FFT를 갖춘 경제적인 디지털 오실로스코프입니다. 시리얼 디코드와 보드 선도를 지원하며 4채널 모델은 MSO 확장이 가능합니다.

350 MHz

최대 대역폭

2 GS/s

최대 샘플링

28 Mpts

최대 메모리

100,000

wfm/s

1 Mpts

FFT

모델 구성

모델	대역폭	채널	샘플링	메모리/채널
T3DSO1102	100 MHz	2채널 + EXT	1 GS/s	7 Mpts
T3DSO1104	100 MHz	4채널	1 GS/s	7 Mpts
T3DSO1204	200 MHz	4채널	1 GS/s	7 Mpts
T3DSO1202A	200 MHz	2채널 + EXT	2 GS/s	14 Mpts
T3DSO1302A	350 MHz	2채널 + EXT	2 GS/s	14 Mpts

※ 4채널 모델(T3DSO1104·1204): 1 GS/s(인터리브 시), 7 Mpts/ch(인터리브 14 Mpts). A 시리즈(T3DSO1202A·1302A): 2 GS/s, 14 Mpts/ch(인터리브 28 Mpts). 16채널 MSO와 USB 파형 발생기 모듈은 4채널 모델 전용 옵션입니다.

T3DSO1000의 이로운 점

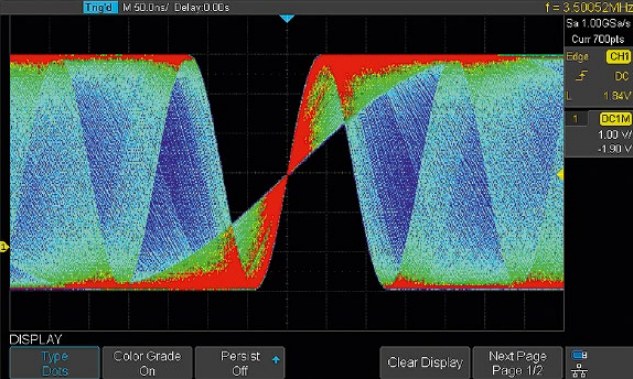

01 · 빠른 파형 캡처

100,000 wfm/s, 256단계 인텐시티

일반 모드 100,000 wfm/s, 시퀀스 모드 400,000 wfm/s의 캡처 속도와 256단계 인텐시티·컬러 온도 디스플레이로 간헐적인 이상 신호를 쉽게 찾아냅니다.

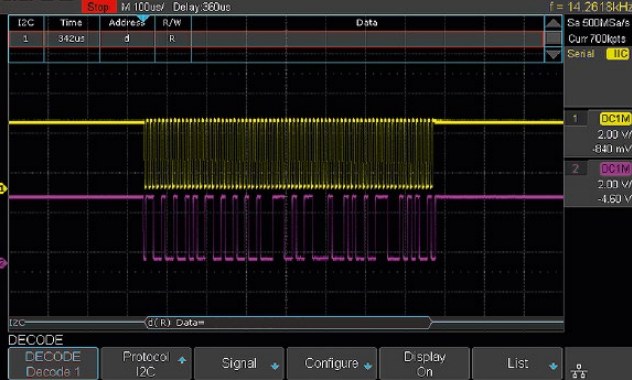

02 · 시리얼 트리거·디코드

I²C · SPI · UART · CAN · LIN

I²C, SPI, UART, CAN, LIN 시리얼 버스를 트리거·디코드해 임베디드 시스템 디버그를 빠르게 진행합니다.

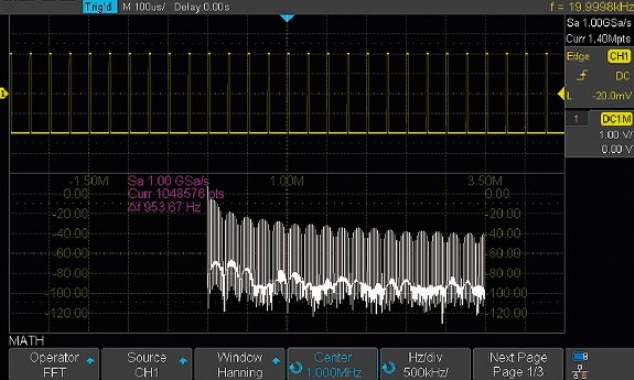

03 · 1 Mpts FFT

높은 주파수 분해능의 스펙트럼 분석

1 Mpts FFT로 높은 주파수 분해능의 스펙트럼을 얻을 수 있으며, 다양한 윈도우와 피크 검출을 지원합니다.

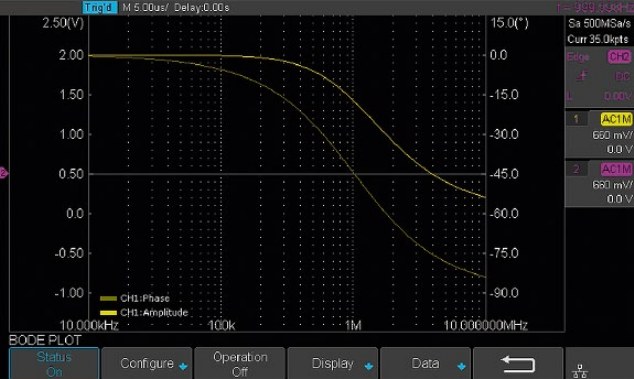

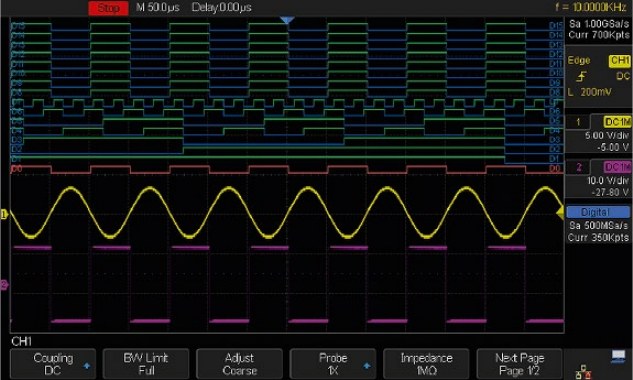

04 · MSO · 보드 선도

4채널 모델 확장 기능

4채널 모델은 16채널 MSO와 USB 파형 발생기 모듈을 추가해 디지털 신호 분석과 최대 120 MHz 보드 선도 측정을 할 수 있습니다.

주요 응용 분야

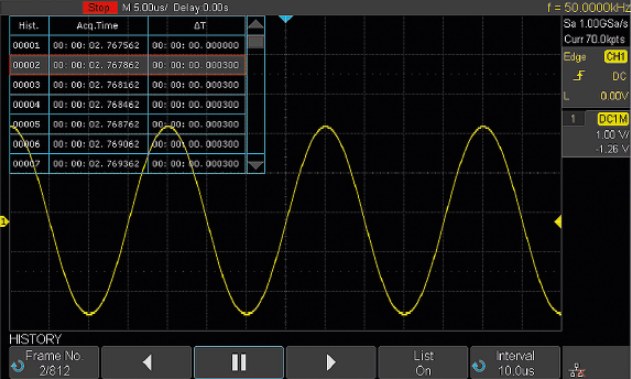

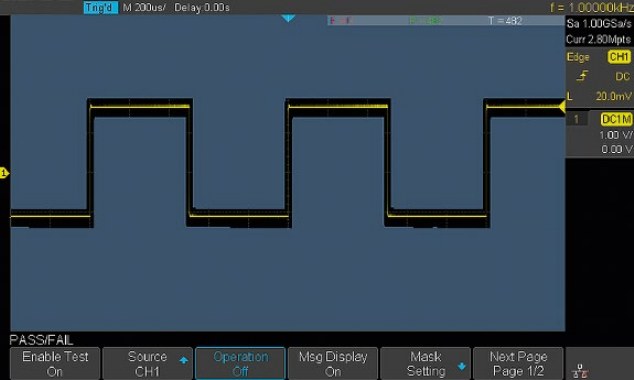

히스토리 모드 최대 80,000 프레임의 지난 파형을 다시 확인합니다.	패스/페일 테스트 마스크 기반 생산 검사를 수행합니다.

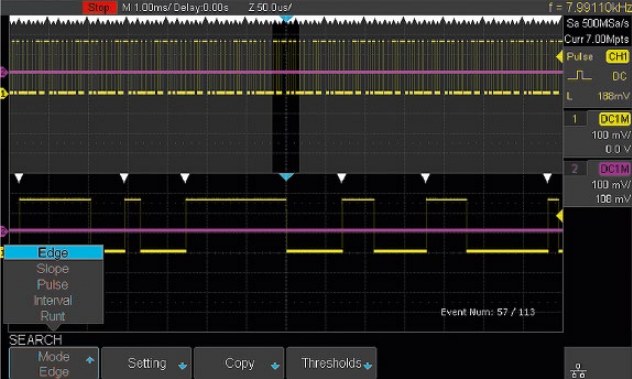

검색·탐색 이벤트를 검색하고 빠르게 이동합니다.	보드 선도 회로의 주파수 응답을 측정합니다.

주요 사양

수직 · 획득
대역폭	100 MHz / 200 MHz / 350 MHz
입력 채널	4채널 모델: 4채널 (EXT 없음) / 2채널 모델: 2채널 + EXT
수직 감도	500 µV/div – 10 V/div
DC 게인 정확도	≤ ±3.0 % (5 mV/div – 10 V/div)
샘플링 속도	T3DSO1102·1104·1204: 1 GS/s / T3DSO1202A·1302A: 2 GS/s
메모리	T3DSO1102·1104·1204: 7 Mpts/ch (인터리브 14 Mpts) / A 시리즈: 14 Mpts/ch (인터리브 28 Mpts)
파형 캡처 속도	100,000 wfm/s (일반), 400,000 wfm/s (시퀀스)
기능 · 연결
기본 기능	시리얼 트리거·디코드, 1 Mpts FFT, 히스토리, 검색·탐색, 패스/페일
디지털 채널 (옵션, 4채널 모델)	16채널, 최대 1 GS/s, 메모리 최대 14 Mpts/ch
USB AWG 모듈 (옵션, 4채널 모델)	절연 1채널 25 MHz (T3DSO1000-FGMOD-A)
보드 선도	최소 10 Hz ~ 최대 120 MHz (T3DSO1102 제외)
디스플레이	7" TFT-LCD (800×480)
인터페이스	USB Host, USB Device, LAN, Pass/Fail, Trigger Out
크기 / 무게	312 × 132.6 × 151 mm (L×W×H) / 2.6 kg

※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.

옵션 및 액세서리

아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.

하드웨어 옵션 (2종)
제품코드	내용
T3DSO1000-LS	16채널 로직 분석기 리드 (T3DSO1000-MSO 필요)
T3DSO1000-FGMOD-A	USB AWG 모듈 하드웨어 (T3DSO1000-FG 필요)
