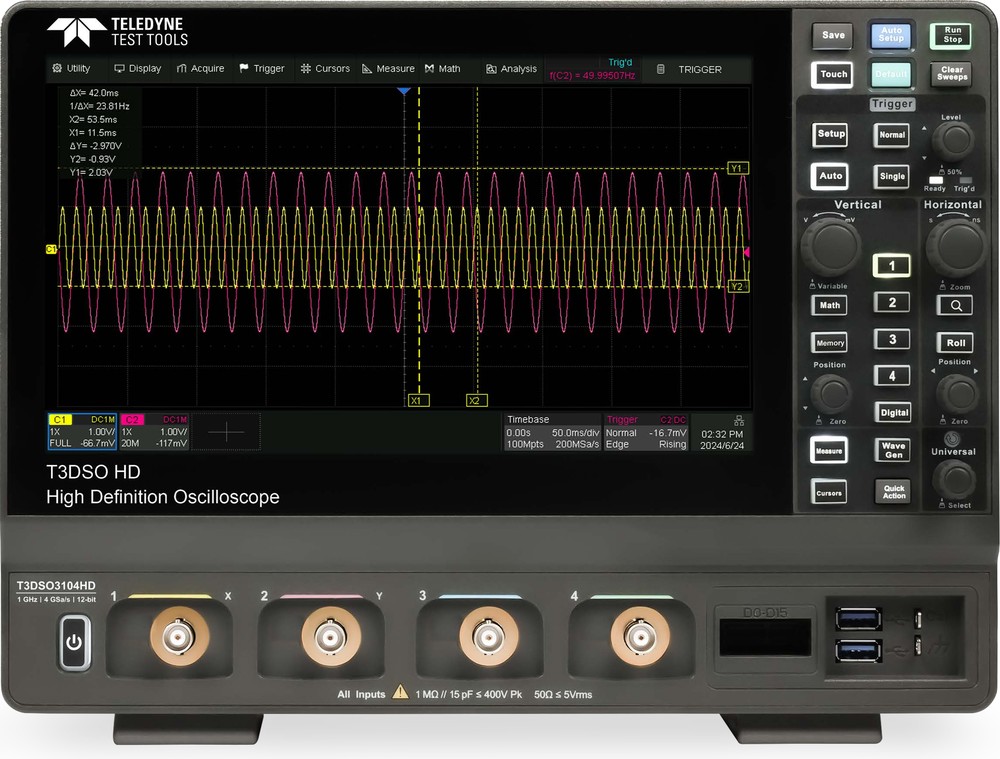

TELEDYNE TEST TOOLS · HIGH DEFINITION OSCILLOSCOPE
T3DSO3000HD 시리즈
200 MHz ~ 1 GHz · 4채널 · 12비트 고해상도 오실로스코프
12비트 ADC와 낮은 노이즈 프런트엔드, 채널당 최대 400 Mpts의 긴 메모리, 10.1인치 터치스크린을 갖춘 고해상도 오실로스코프입니다. 보드 선도(Bode Plot)와 전력 분석을 기본 제공합니다.
12 bit 고해상도 ADC | 1 GHz 최대 대역폭 | 4 GS/s 최대 샘플링 | 400 Mpts 최대 메모리 | 10.1" 정전식 터치스크린 |
모델 구성
| 모델 | 대역폭 | 채널 | 메모리 |
|---|---|---|---|
| T3DSO3024HD | 200 MHz | 4 | 400 Mpts/ch |
| T3DSO3034HD | 350 MHz | 4 | 400 Mpts/ch |
| T3DSO3054HD | 500 MHz | 4 | 400 Mpts/ch |
| T3DSO3104HD | 1 GHz | 4 | 400 Mpts/ch |
※ 전 모델 공통: 4채널, 12비트(ERES 최대 16비트), 최대 4 GS/s(인터리브), 최대 400 Mpts/ch, 200,000 wfm/s, 10.1" 터치스크린. 16채널 디지털(MSO)과 USB AWG 모듈은 옵션입니다.
T3DSO3000HD의 이로운 점

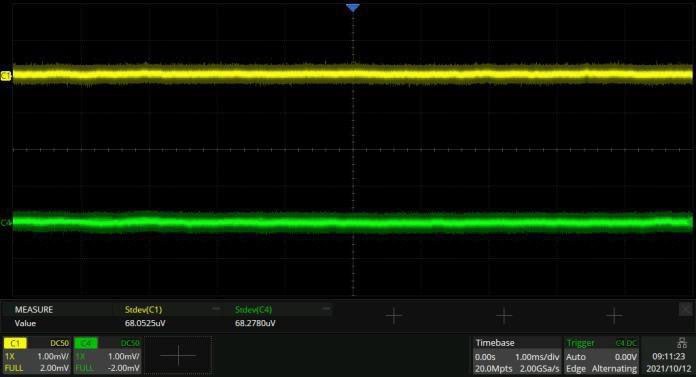

01 · 12비트 저노이즈 1 GHz에서 125 µVrms 12비트 ADC와 저노이즈 프런트엔드로 1 GHz 대역폭에서 125 µVrms의 낮은 노이즈와 0.5% DC 게인 정확도를 제공해 작은 신호도 정확하게 측정합니다. |  |
 | 02 · 긴 메모리·빠른 캡처 400 Mpts, 200,000 wfm/s 채널당 최대 400 Mpts 메모리와 200,000 wfm/s(시퀀스 모드 890,000 wfm/s)의 빠른 캡처로 드물게 발생하는 이상 신호도 놓치지 않습니다. 히스토리 기능으로 최대 80,000 프레임을 다시 볼 수 있습니다. |

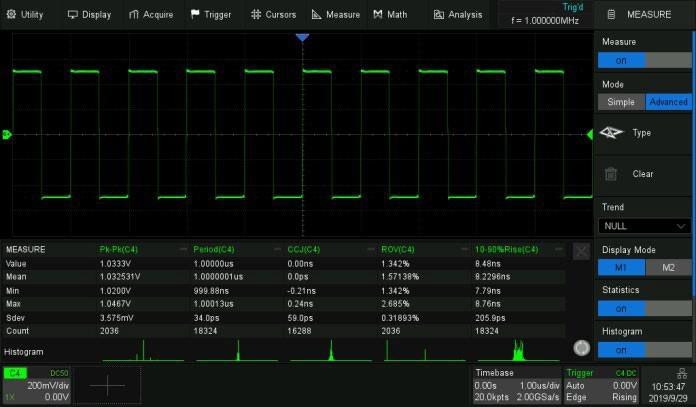

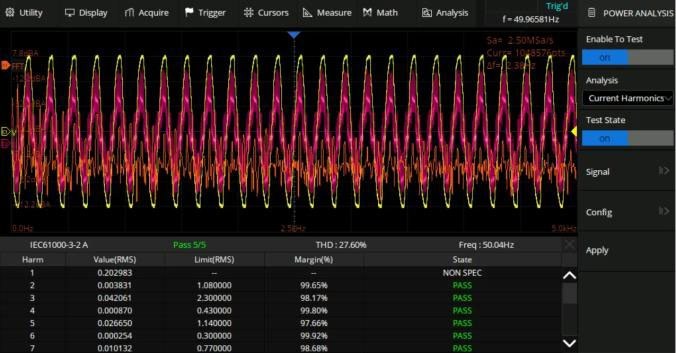

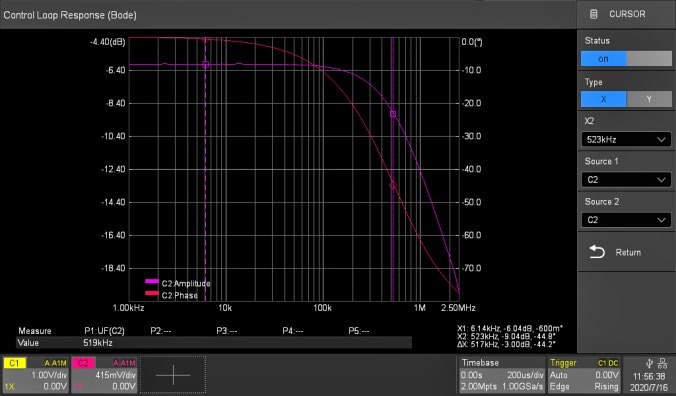

03 · 기본 제공 분석 보드 선도 · 전력 분석 보드 선도(Bode Plot)로 회로의 주파수 응답을, 전력 분석으로 스위칭 전원과 전력 소자를 분석합니다. 50가지 이상의 자동 측정과 수식 편집기도 지원합니다. |  |
주요 응용 분야
주요 사양
| 수직 · 획득 | |
| 대역폭 | 200 MHz / 350 MHz / 500 MHz / 1 GHz |
| 입력 채널 | 아날로그 4채널 + 외부 트리거, 디지털 16채널 (옵션) |
| 수직 분해능 | 12 bits (ERES 최대 16 bits) |
| 샘플링 속도 | 4 GS/s (인터리브), 2 GS/s (비인터리브) |
| 메모리 | 400 Mpts/ch (단일 채널 인터리브), 200 Mpts/ch (2채널) |
| 파형 캡처 속도 | 200,000 wfm/s (일반), 890,000 wfm/s (시퀀스) |
| 노이즈 / 게인 정확도 | 125 µVrms (1 GHz) / 0.5% |
| 기능 · 연결 | |
| 디스플레이 | 10.1" TFT-LCD 정전식 터치스크린 (1024×600) |
| 기본 분석 | 보드 선도, 전력 분석, 시리얼 디코드, 50가지 이상 자동 측정, 마스크 테스트 |
| 디지털 채널 (옵션) | 16채널, 최대 1 GS/s, 메모리 최대 100 Mpts |
| 인터페이스 | USB 3.0 Host 2포트, USB 2.0 Host, USB Device, LAN, HDMI 등 |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 액세서리 (3종) | |
|---|---|
| 제품코드 | 내용 |
| PP026-1 | 500 MHz 패시브 프로브 (10:1, 10 MΩ) 교체용 |
| T3DSOHD-RACK | T3DSO HD 시리즈 랙마운트 키트 |
| WS4KHD-SOFTCASE | 소프트 케이스 |
기본 구성품
| 전 모델 공통 | 패시브 프로브 4개, USB 케이블, 전원 코드, 무선 마우스, 퀵 스타트 가이드, 교정 성적서 |
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
